Maniement

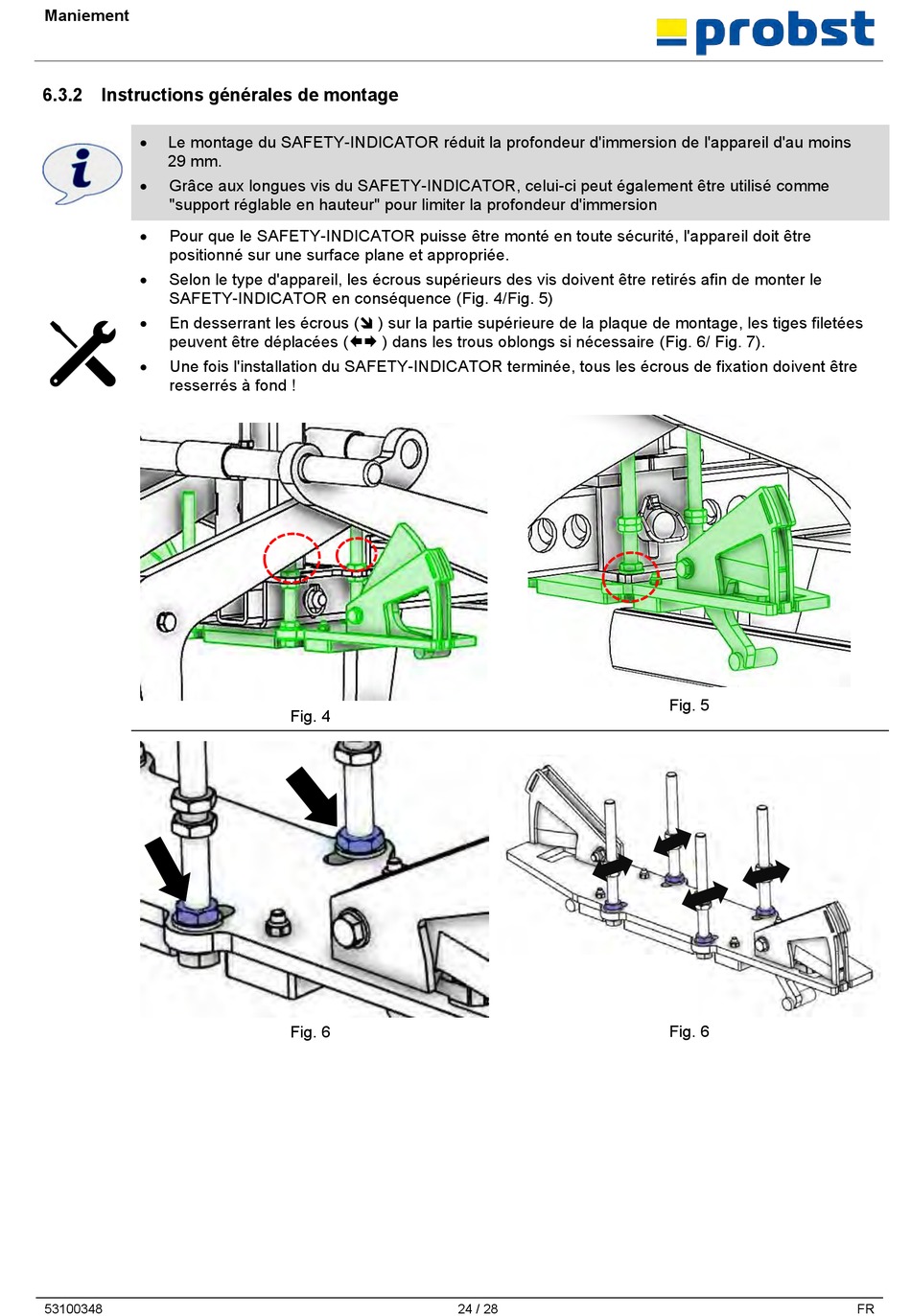

6.3.2 Instructions générales de montage
• Le montage du SAFETY-INDICATOR réduit la profondeur d'immersion de l'appareil d'au moins
29 mm.
• Grâce aux longues vis du SAFETY-INDICATOR, celui-ci peut également être utilisé comme
"support réglable en hauteur" pour limiter la profondeur d'immersion
• Pour que le SAFETY-INDICATOR puisse être monté en toute sécurité, l'appareil doit être
positionné sur une surface plane et appropriée.
Selon le type d'appareil, les écrous supérieurs des vis doivent être retirés afin de monter le
•
SAFETY-INDICATOR en conséquence (Fig. 4/Fig. 5)
• En desserrant les écrous ( ) sur la partie supérieure de la plaque de montage, les tiges filetées
peuvent être déplacées ( ) dans les trous oblongs si nécessaire (Fig. 6/ Fig. 7).
• Une fois l'installation du SAFETY-INDICATOR terminée, tous les écrous de fixation doivent être
resserrés à fond !
53100348
Fig. 4
Fig. 6
24 / 28
Fig. 5
Fig. 6
FR
