Généralités

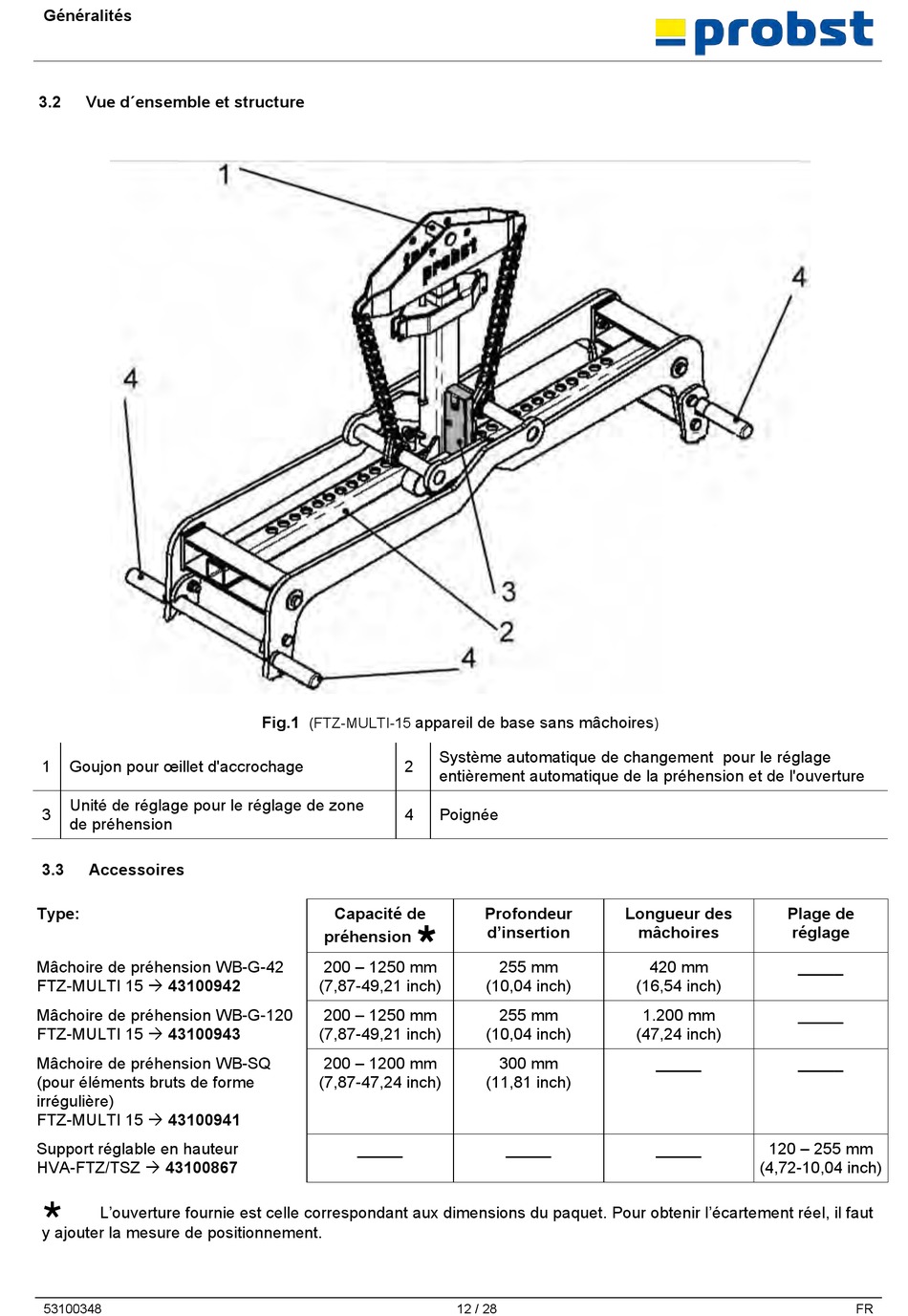

3.2 Vue d´ensemble et structure
1 Goujon pour œillet d'accrochage
Unité de réglage pour le réglage de zone
3
de préhension
3.3 Accessoires
Type:
Mâchoire de préhension WB-G-42
FTZ-MULTI 15 → 43100942
Mâchoire de préhension WB-G-120
FTZ-MULTI 15 → 43100943
Mâchoire de préhension WB-SQ
(pour éléments bruts de forme
irrégulière)
FTZ-MULTI 15 → 43100941
Support réglable en hauteur
HVA-FTZ/TSZ → 43100867

L'ouverture fournie est celle correspondant aux dimensions du paquet. Pour obtenir l'écartement réel, il faut
y ajouter la mesure de positionnement.
53100348
Fig.1
appareil de base sans mâchoires
(FTZ-MULTI-15
2
4
Capacité de

préhension
200 – 1250 mm
(7,87-49,21 inch)
200 – 1250 mm
(7,87-49,21 inch)
200 – 1200 mm
(7,87-47,24 inch)
_____
Système automatique de changement pour le réglage
entièrement automatique de la préhension et de l'ouverture
Poignée
Profondeur
d'insertion
255 mm
(10,04 inch)
255 mm
(10,04 inch)
300 mm
(11,81 inch)
_____
12 / 28
)
Longueur des Plage de
mâchoires réglage
420 mm
(16,54 inch)
1.200 mm
(47,24 inch)
_____
_____ 120 – 255 mm
(4,72-10,04 inch)
_____
_____
_____
FR
