Réglage
5 Réglage
5.1 Réglage de l'ouverture
La zone de préhension correspondante doit être réglée avant qu'un produit préhensible puisse
être levé et déplacé.
Sinon, il n'est pas garanti que la force de serrage soit suffisante pour une prise sûre du produit
saisi. → Conséquence : le produit à saisir peut glisser !
La zone de préhension ne doit jamais être réglée en même temps sur les deux côtés.
•
La zone de préhension doit toujours être réglée d'abord sur un côté, puis sur l'autre côté.
Soulevez l'appareil d'environ 0,5 m. Les bras de préhension doivent être verrouillés et ouverts
•
(dispositif de changement automatique en position "vide").
Pour modifier la zone de préhension, tirer vers le haut le verrou à ressort, tourner de 180° et
•
bloquer dans l'encoche.
Déplacer les tubes rectangulaires l'un contre l'autre jusqu'à ce que la zone de préhension, soit
•
environ 5 cm plus grande que le produit préhensible lui-même.
• Tourner à nouveau le verrou à ressort de 180° et bloquer dans le trou prévu à cet effet.
• Faire glisser les tubes rectangulaires de la poignée jusqu'à ce que le verrou à ressort pénètre dans
le trou correspondant.
Le réglage de la zone de préhension doit généralement se faire de manière symétrique.
Cela signifie que le même trou de réglage doit être utilisé pour chacun des deux tubes rectangulaires.
Ainsi, l'appareil se trouve en position horizontale lors de l'opération de levage du produit à saisir.
Dans le cas contraire, il y a un risque de glissement et d'endommagement !
Prudence lors du réglage de la zone de préhension. Risque de blessure des
mains. Utiliser des gants de protection. →

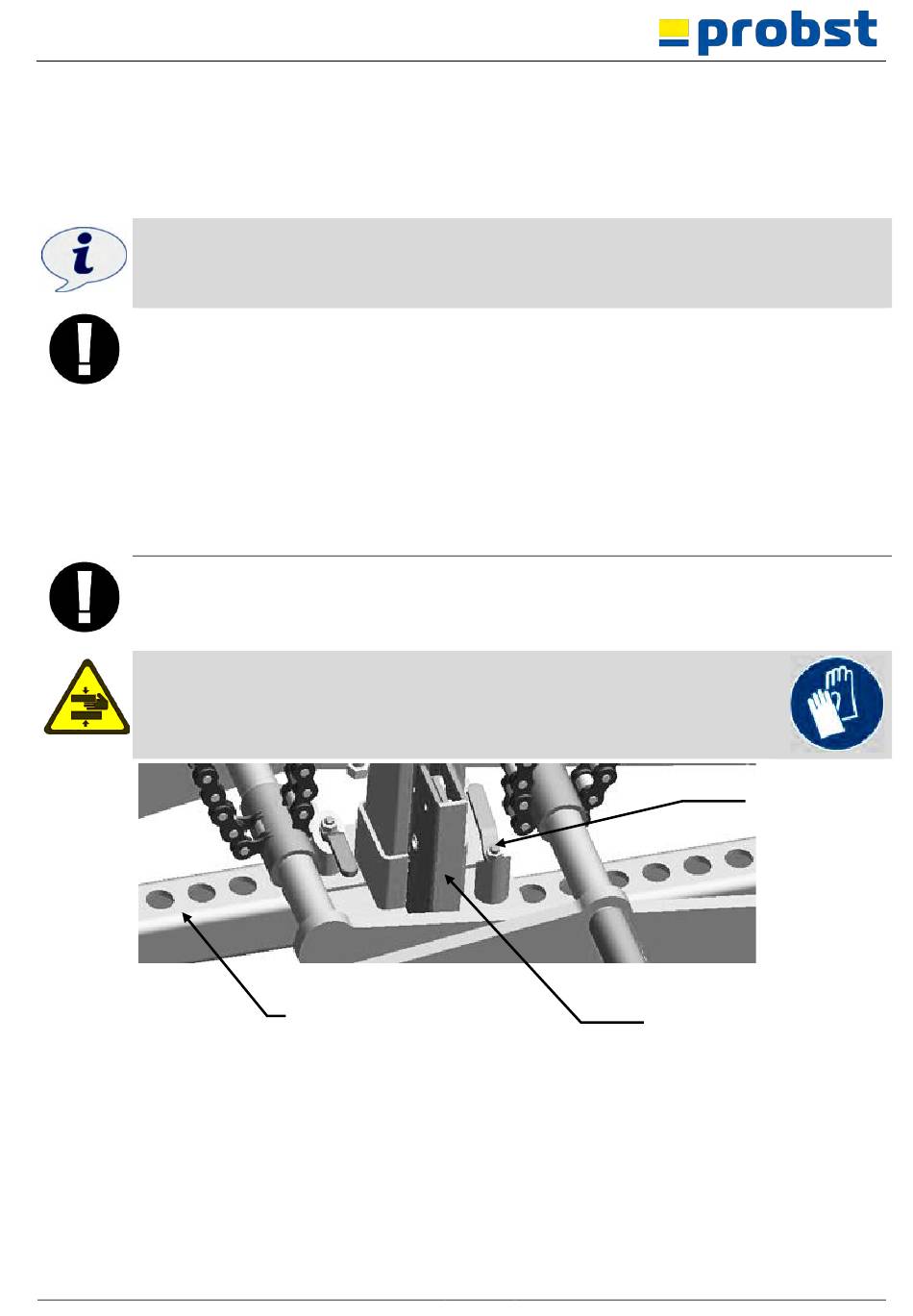

53100348
Tube rectangulaire avec trous de
réglage
16 / 28
Barre à ressort
Système automatique
de changement
