Bedienung

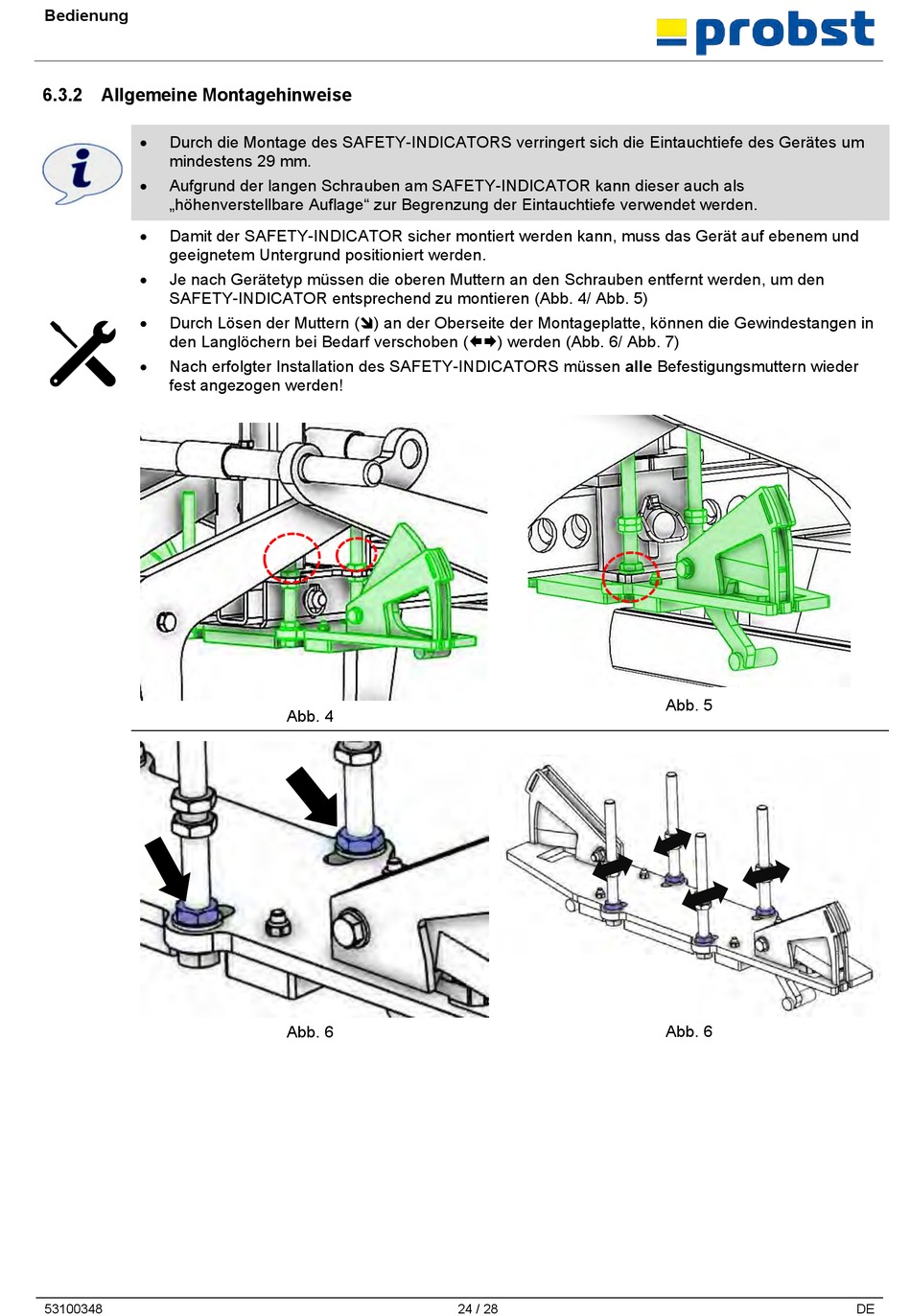

6.3.2 Allgemeine Montagehinweise
•
Durch die Montage des SAFETY-INDICATORS verringert sich die Eintauchtiefe des Gerätes um
mindestens 29 mm.
•
Aufgrund der langen Schrauben am SAFETY-INDICATOR kann dieser auch als
„höhenverstellbare Auflage" zur Begrenzung der Eintauchtiefe verwendet werden.
•
Damit der SAFETY-INDICATOR sicher montiert werden kann, muss das Gerät auf ebenem und
geeignetem Untergrund positioniert werden.
Je nach Gerätetyp müssen die oberen Muttern an den Schrauben entfernt werden, um den
•
SAFETY-INDICATOR entsprechend zu montieren (Abb. 4/ Abb. 5)
•
Durch Lösen der Muttern () an der Oberseite der Montageplatte, können die Gewindestangen in
den Langlöchern bei Bedarf verschoben () werden (Abb. 6/ Abb. 7)
•
Nach erfolgter Installation des SAFETY-INDICATORS müssen alle Befestigungsmuttern wieder
fest angezogen werden!
53100348
Abb. 4
Abb. 6
24 / 28
Abb. 5
Abb. 6
DE
