Gegenstecker M8 Bus-Abschluss; Technische Daten - Siko AP10 Originalbetriebsanleitung

AP10
18

Technische Daten

Mechanische Daten
Welle
Gehäuse
Farbe
Drehzahl
Elektrische Daten
Betriebsspannung
Stromaufnahme
Lebensdauer Batterie
Anzeige/Anzeigenbereich 6-stellig LCD 14-Segment,




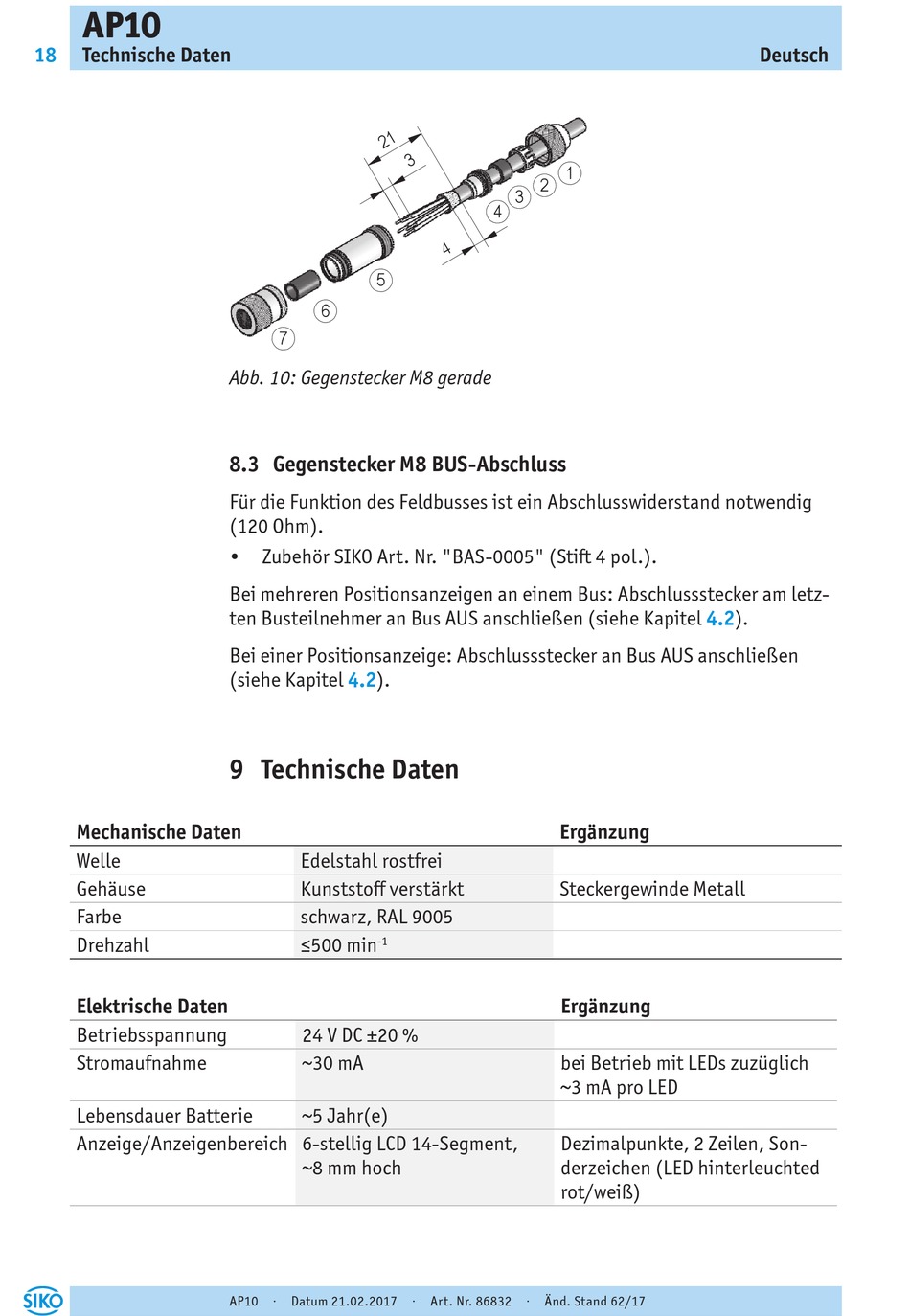

Abb. 10: Gegenstecker M8 gerade

8.3 Gegenstecker M8 BUS-Abschluss

Für die Funktion des Feldbusses ist ein Abschlusswiderstand notwendig
(120 Ohm).
• Zubehör SIKO Art. Nr. "BAS-0005" (Stift 4 pol.).
Bei mehreren Positionsanzeigen an einem Bus: Abschlussstecker am letz-
ten Busteilnehmer an Bus AUS anschließen (siehe Kapitel 4.2).
Bei einer Positionsanzeige: Abschlussstecker an Bus AUS anschließen
(siehe Kapitel 4.2).
9 Technische Daten
Edelstahl rostfrei
Kunststoff verstärkt
schwarz, RAL 9005
≤500 min
-1
24 V DC ±20 %
~30 mA
~5 Jahr(e)
~8 mm hoch
AP10 · Datum 21.02.2017 · Art. Nr. 86832 · Änd. Stand 62/17




Ergänzung
Steckergewinde Metall
Ergänzung
bei Betrieb mit LEDs zuzüglich
~3 mA pro LED
Dezimalpunkte, 2 Zeilen, Son-
derzeichen (LED hinterleuchted
rot/weiß)
