5.5

Laserpointer

Um den Laserpointer einzuschalten, drücken Sie die Taste zur Aktivierung des Laserpointers (7) während
Sie die „An/Hold -Taste" (8) gedrückt halten. Drücken Sie die Taste zur Aktivierung des Laserpointers (7)
erneut um den Laserpointer auszuschalten.
5.6

Hinweise zum Messvorgang

Halten Sie das Gerät zur Messung stets am Griff und richten es auf das Objekt dessen
Oberflächentemperatur sie erfassen möchten. Das Gerät kompensiert automatisch
Tempertaturabweichungen welche sich aus der Umgebungstemperatur ergeben. Beachten Sie hierbei
bitte, dass es bis zu 30 Minuten dauern kann bis das Gerät an einen starken Änderung der
Umgebungstemperatur angepasst ist.
Auch sollte zwischen abwechselnden Messungen im hohen und niedrigen Messbereich einige Minuten
gewartet werden, um dem Infrarotsensor eine für die Messgenauigkeit wichtige Abkühlung zu
ermöglichen.
5.7

Allgemeine Hinweise zur Messung per Infrarot

Grundlegendes Prinzip
Infrarotthermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Gerätes empfängt
die Wärmestrahlung welche jedes Objekt abgibt, sammelt und fokussiert diese auf einen Sensor. Die
Geräteelektronik übersetzt diese Information in einen Temperaturwert, welcher Ihnen dann im Display
angezeigt wird. Der Laserpointer dient lediglich der Zielsuche.

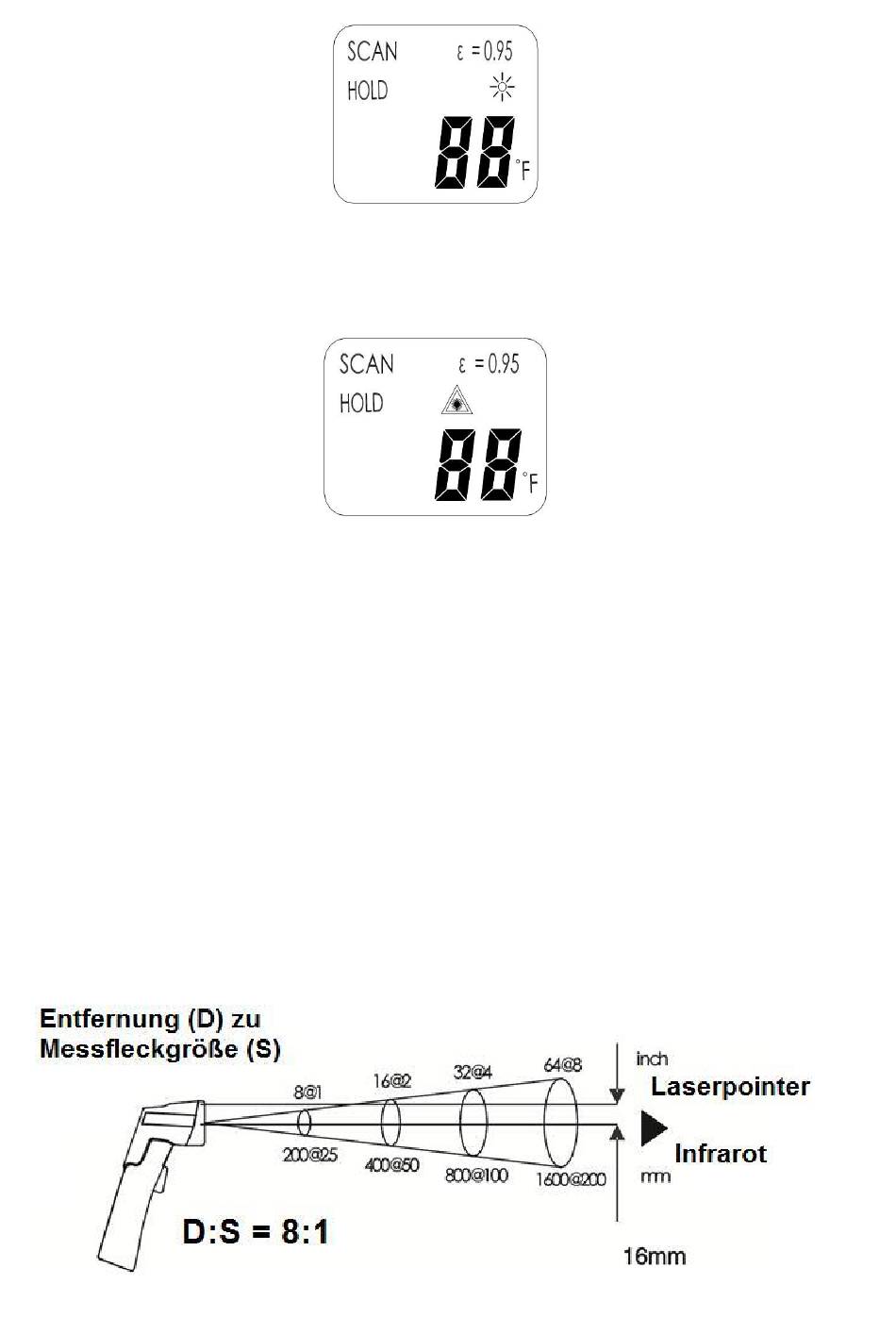

Field of View (FOV) / Gesichtsfeld / Messfleck
Vergewissern Sie sich dass das Ziel größer als der Messfleck des Gerätes ist. Je kleiner das Messobjekt,
desto näher sollten Sie herantreten. Im Zweifel nehmen Sie als Faustregel dass das Ziel mindestens die
doppelte Größe des Messflecks aufweisen sollte.
Mit steigender Entfernung (D) zum Messobjekt vergrößert sich der Messfleck (S).
