estraneo dovesse entrare nel dispositivo, scolle-
gare immediatamente il dispositivo dalla fonte di
alimentazione. Prima di estrarre l'oggetto estra-
neo assicurarsi che tutte le parti meccaniche del
dispositivo siano ferme e che la batteria si sia
raffreddata. Assicurarsi che il dispositivo non
possa essere avviato accidentalmente.
- Non connettere il dispositivo a rete elettrica
diversa da quella indicata sull'adesivo presente
sull'involucro del dispositivo.
- Usare solo un interruttore esterno come - di-
spositivo di sicurezza automatico adatto (vedere
potenza e corrente nominale indicate sull'adesivo
del vostro modello).
- Il cavo di alimentazione scelto deve corrispon-
dere alla potenza del dispositivo.
- Mai usare un cavo di alimentazione danneggiato.
- Mai toccare i cavi di alimentazione collegati alla
rete elettrica con le mani bagnate.
- Mai immergere i cavi di alimentazione e le
relative spine in acqua.
- Non montare e non usare il dispositivo su
supporti storti, su superficie irregolari o instabili.
- Fissare saldamente il dispositivo per garantire
un uso sicuro.
- Mai usare questo dispositivo in ambienti sa-
turi di esplosivi oppure in presenza di sostanze
aggressive.
- Non usare il dispositivo se le connessioni esterne
sono guaste o danneggiate. Nel caso si doves-
sero verificare degli inconvenienti, interrompere
l'uso del dispositivo e sostituire immediatamente
le parti difettose.
- Non usare acqua e altri liquidi per pulire le parti
o i connettori elettrici.
- Se avete notato acqua sulle parti o sui connettori
elettrici, interrompete l'uso del dispositivo.
- È proibito effettuare i collegamenti elettrici sotto
tensione. Con i morsetti scollegati il grado di
protezione è IP00.
14
1
1. Involucro
2. Filtro immissione
3. Filtro estrazione
4. Sensore temperatura di immissione
5. Ventilatore di aspirazione
6. Trasduttore di pressione dell'aria di mandata
7. Attuatore valvola by-pass
8. Scambiatore di calore
9. Sensore umidità e temperatura della estra-
zione
10. Trasduttore di pressione dell'aria estratta
PS2
11. Ventilatore di mandata
12. Batteria elettrica (solo RIS HE EKO 3.0)
13. Valvola by-pass
14.Scatola di comando
15. Sensore temperatura aria esterna PS1
16. Sensore umidità e temperatura della estra-
zione DTJ
Перед изъятием постороннего предмета убе-
дитесь, что в вентиляторе остановилось любое
механическое движение и удостоверьтесь, что
случайное включение агрегата невозможно.
- Не подключайте к электрической сети с ины-
ми данными, чем предъявленные на наклейке
с тех. данными модели на корпусе агрегата.
- Подберите и используйте внешний вклю-
чатель - автоматический предохранитель в
соответствии с электрическими параметрами
предъявленными на наклейке с тех. данными
модели на корпусе агрегата.
- Кабель питания должен быть подобран в
соответствии с мощностью агрегата.
- Не используйте кабель питания с повреж-
денной изоляцией.
- Не берите подключенный в электросеть
кабель мокрыми руками.
- Не допускайте погружения кабеля питания
и разъемов в воду.
- Не устанавливайте и не используйте агрегат
на нестабильных подставках, неровных, кривых
и пр. неустойчивых поверхностях.
- Устанавливайте агрегат надежно, тем обе-
спечивая безопасное использование.
- Не используйте агрегат в взрывоопасной и
агрессивные элементы содержащей среде.
- Не пользуйтесь прибором, если электро-
провод или штепсельная вилка испорчены
или повреждены. При наличии повреждений
прекратите эксплуатацию прибора и немед-
ленно замените поврежденные части.
- Для чистки электрической части или вклю-
чателей не пользуйтесь водой или другой
жидкостью.
- Заметив на электрической части жидкость,
прекратите эксплуатацию прибора.
- Выполнение работ по электрической части
при подключенном напряжении воспрещено.
Когда клеммы отключены, степень защиты
соответствует IP00. Так можно прикасаться
к компонентам под опасным напряжением.
11
2
3
10
1. Корпус
2. Фильтр приточного воздуха
3. Фильтр вытяжного воздуха
4. датчик темп. приточного воздуха
5. Вентилятор вытяжного воздуха
6. Реле давления для защиты от замерзания
теплообменника PS3
7. Привод обходной заслонки
8. Теплообменник
9. Влажност и темп. вытяжного воздухa
10. Реле давления вытяжного воздуха PS2
11. Вентилятор приточного воздуха
12. Электрический нагреватель (только RIS
HE EKO 3.0).
13. Обходная заслонка
14. Блок управления
15. приточного воздуха дифференциальных
реле давления PS1
16. Влажност и темп. вытяжного воздухa
DTJ
Before removing foreign object, make sure that
any mechanical motion has stopped, the heater
has cooled down and the restart is not possible.
- Do not connect to any other power voltage
source than indicated on the model label.
- Use external motor protection-switcher only
corresponding to the nominal current specifica-
tion on the model label.
- Power cable should correspond to unit power
specifications (see model label).
- Do not use power cable with frayed, cut, or
brittle insulation.
- Never handle energized power cable with
wet hands.
- Never let power cables or plug connections
lay in water.
- Do not place or operate unit on unsteady
surfaces and mounting frames.
- Mount the unit firmly to ensure safe operating.
- Never use this unit in any explosive or aggres-
sive elements containing environment.
- Do not use the device if external connections
are broken or damaged. If there are any defects,
stop operating the device and replace the dam-
aged parts immediately.
- Do not use water or another liquid to clean
electrical parts or connections.
- If you notice water on electrical parts or con-
nections, stop operating the device.
- Do not make any electrical connections when
the power is on. When the terminals are discon-
nected, the degree of protection is IP00. This
allows touching components with dangerous
voltages.
5
6
4
15
12
9
16

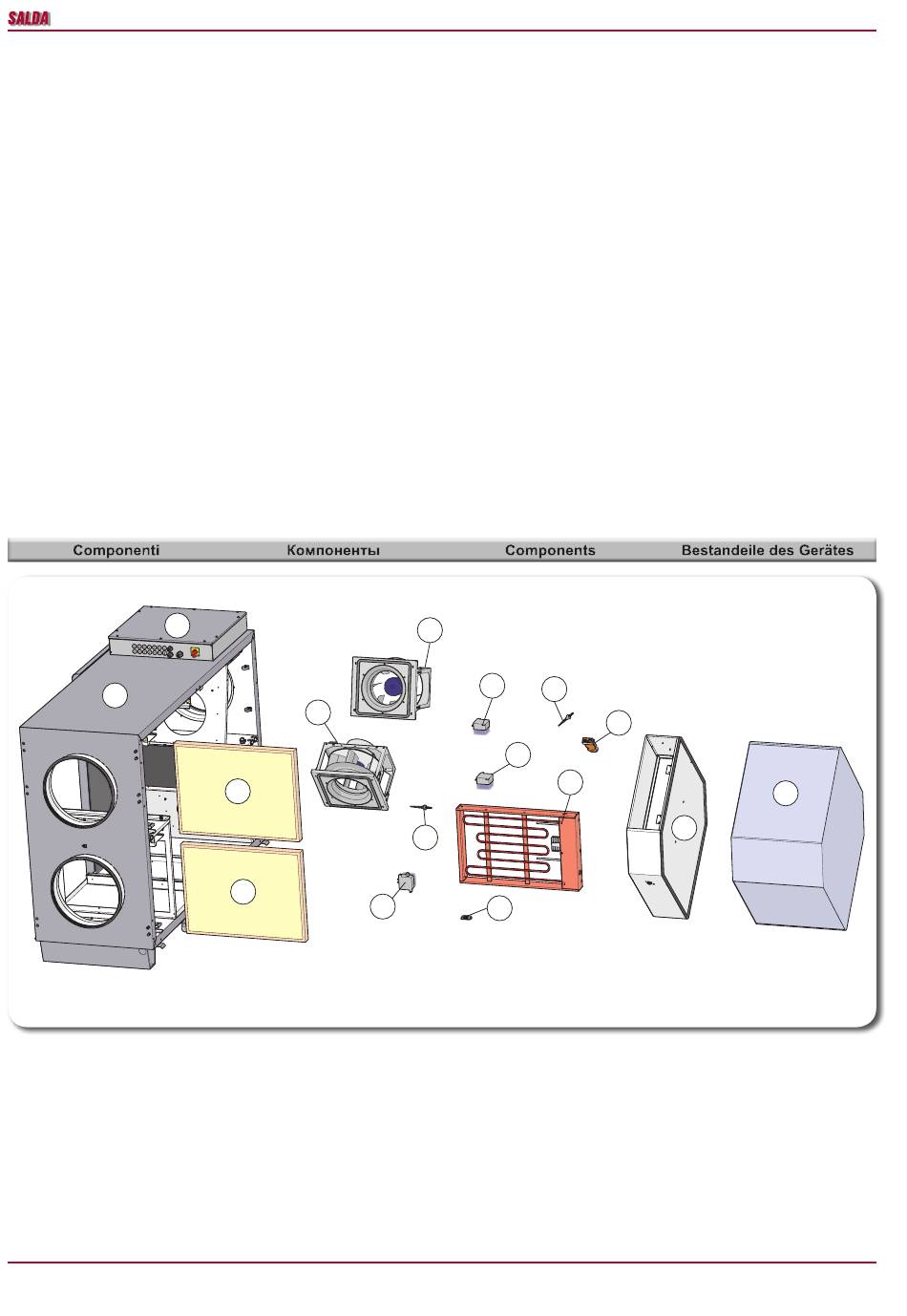

1. Housing
2. Supply air filter
3. Exhaust air filter
4. temperature sensor for supply air
5. Exhaust air fan
6. Heat exchanger antifrost pressure swich
PS3
7. By-pass valve actuator
8. Heat Exchanger
9. Temp. and humidity sensor for extract air
10. Exhaust air pressure transducer PS2
11. Supply air fan
12. Electrical heater (just RIS HE EKO 3.0).
13. By-pass valve
14. Control Box
15. supply air differential pressure switch PS1
16. Temp. and humidity sensor for extract air
DTJ
RIS 1900-2200 HE/HW EKO 3.0
Abluftanschlüsse stecken.
- Sollten Fremdkörper in die Anlage gelangen,
Ventilator ordnungsgemäß stillsetzen und vom
Netz trennen. Vor Beseitigung des Fremdkörpers
Stillstand des Laufrades abwarten und die Hei-
zung abkühlen lassen! Gegen Wiedereinschalten
sichern!
- Die Anlage muss gemäß Typenschild und
Angaben des Herstellers angeschlossen werden.
- Anschluss mit Überlastungsschutzschalter
gemäß Angaben auf dem Typenschild.
- Die Netzzuleitung muss der Kapazität der Anlage
entsprechen.
- Die Verwendung einer beschädigten Zuleitung
ist unzulässig.
- Elektrische Kabel, welche unter Strom stehen,
NIE mit nassen Händen anfassen!
- Verlängerungskabel und Steckverbindungen
NIE mit Wasser in Berührung bringen.
- Anlage nicht auf schiefe Konsolen, unebene
oder instabile Flächen montieren und betreiben.
- Die Anlage muss stabil montiert werden, um
einen sicheren Betrieb zu gewährleisten.
-Die Anlage darf nicht in explosionsgefährdeter
Umgebung oder für aggressive Stoffe verwendet
werden.
- Verwenden Sie das Gerät nicht, falls die Au-
ßenanschlüsse defekt oder beschädigt sind. Bei
Beschädigungen bitte das Gerät außer Betrieb
setzen und unverzüglich die beschädigten Teile
austauschen.
- Verwenden Sie kein Wasser bzw. sonstige
Flüssigkeiten für die Reinigung von Elektroteilen
oder –Anschlüssen.
- Falls Sie Flüssigkeiten an den Elektroteilen
oder –Anschlüssen bemerken, setzen Sie das
Gerät außer Betrieb.
- Es ist grundsätzlich verboten Arbeiten des
Elektroanschlusses unter Spannung durchzufüh-
ren. Wenn die Anschlussklemmen abgeschaltet
sind, ist das Schutzniveau IP00. So kann man
Komponente berühren, die die gefährliche
Spannung haben.
7
8
13
1. Gehäuse
2. Zuluft-Filter
3. Abluft-Filer
4. Zulufttemperaturfühler
5. Abluft-Ventilator
6. Frostschutzfühler des Wärmeübertragers
PS3
7. Antrieb der Bypass-Klappe
8. Wärmetauscher
9. Abluftfeuchte- und Temperaturfühler
10. Druckrelais der Abluft PS2
11. Zuluft-Ventilator
12. Elektrischer Wärmer (nur RIS HE EKO
3.0).
13. Bypass-Klappe
14. Steuerkasten
15. zuluft Differenzdruckschalter PS1
16. Abluftfeuchte- und Temperaturfühler DTJ
