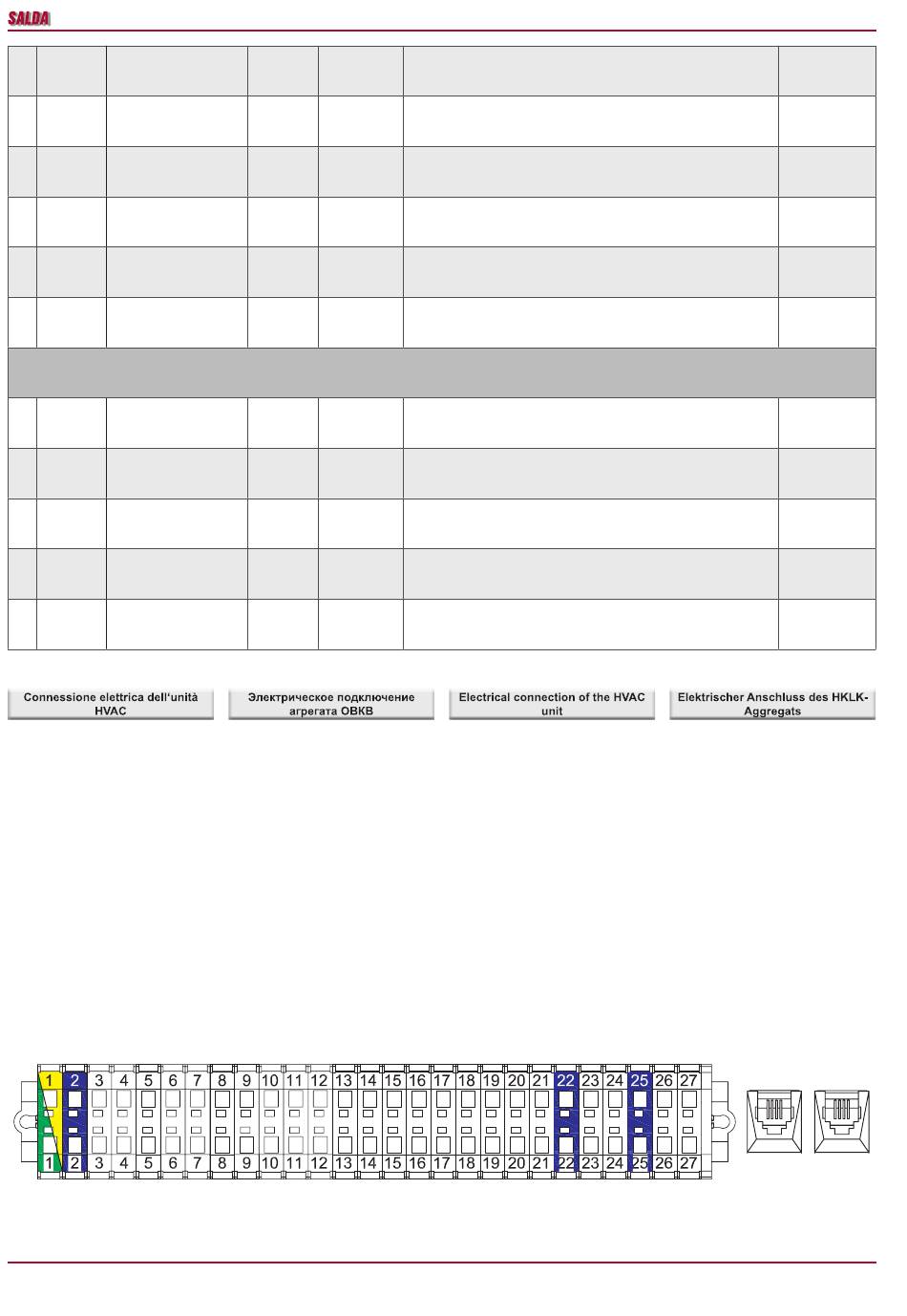

15
Heater 01h_Read_Coils
16
Speed 06h_Write_Holding_Register
17
TsetPoint 06h_Write_Holding_Register
18
RH_value 04h_Read_Input
19
Motor1 04h_Read_Input
20
Motor2 04h_Read_Input
[ it ] - Valore del sensore della temperatura in formato delle cifre reale (-3.3E38 – 3.3E38), ad es., 0h->0C, 7FFFh->3276.7C, 8000h->3276.8, FFFFh->-0.1C
[ ru ] - Значение температурного датфика в формате реальных цифр (-3.3E38 – 3.3E38), напр., 0h->0C, 7FFFh->3276.7C, 8000h->3276.8, FFFFh->-0.1C
[ en ] - Temperature sensor value real format (-3.3E38 - 3.3E38) example: 0h->0C, 7FFFh->3276.7C, 8000h->3276.8, FFFFh->-0.1C
[ de ] - Wert des Temperatursensors im Real-Format (-3,3E38 – 3,3E38), Bsp. 0h->0C, 7FFFh->3276,7C, 8000h->3276,8, FFFFh->-0,1C
21
Tlimit 04h_Read_Input
22
Texhaust 04h_Read_Input
23
Textract 04h_Read_Input
24
ToutDoor 04h_Read_Input
25
Twater 04h_Read_Input
• I collegamenti elettrici devono essere effettuati
solo da un elettricista qualificato, in conformità
alle disposizioni vigenti nazionali ed internazio-
nali sulla sicurezza elettrica e sull'installazione
degli impianti elettrici.
• Usare esclusivamente fonti di energia elettrica
compatibili con i dati sono indicati sulla targa
presente sull'involucro del dispositivo.
• Scegliere il cavo di alimentazione in funzione
ai parametri elettrici del dispositivo. Se la
linea di alimentazione dell'impianto è distante
dall'unità, è necessario tenere conto della
distanza e del calo della tensione.
• É necessaria la messa a terra dell'unità.
• Fissare il pannello di controllo nel luogo
previsto.
• Con il cavo di connessione fornito insieme al
pannello Flex collegare il pannello di controllo
all'unità HVAC. E' consigliabile di installare
separatamente dai cavi di potenza.
Nota: se insieme al cavo si usano aitri cavi di
potenza, bisogna usare un cavo schermato per il
pannello con schermo collegato a terra.
• Inserire il connettore (tipo RJ11) nella sede
dell'unità RS485-1. Inserire l' connettore del
cavo nel pannello di controllo.
14 1
0 1
1 1
13 1
15 1
16 1
0 1
1 1
2 1
3 1
12 1
• Электрическое подключение может быть
выполнено только квалифицированным
электриком в соответствии с действующими
международными и национальными требо-
ваниями к электробезопасности, к монтажу
электрооборудования.
• Использовать только источник электроэнер-
гии с такими данными, какие указаны на
наклейке изделия.
• Кабель питания должен подбираться по
электрическим параметрам устройства,
если линия питания устройства находится
далеко от агрегата, необходимо учитывать
расстояние и падение напряжения.
• Устройство должно быть заземлено.
• Смонтируйте пульт управления в выбран-
ном месте.
• Протяните входящий в комплектацию
FLEX контроллерa кабель подключения
между пультом управления и агрегатом
ОВКВ. Пульт дистанционного управления
рекомендуется монтировать отдельно от
силовых кабелей.
Примечание: если кабель используете вме-
сте с другими силовыми кабелями, должен
использоваться экранированный кабель
пульта с заземленным экраном.
• Подключите штепсель (тип RJ11) к гнезду
агрегата RS-485-1. Другой штепсель кабеля
подключите к пульту управления.
[ it ] - Indicazione della batteria
[ ru ] - Индикация нагревателя
[ en ] - Heater indication
[ de ] - Anzeige des Heizers
[ it ] - Impostazioni della velocità dei ventilatori
[ ru ] - Настройки скорости вентиляторов
[ en ] - Fans speed settings
[ de ] - Einstellbereich der Geschwindigkeit der Lüfter
[ it ] - Impostazione della temperatura dell'aria di mandata
[ ru ] - Настройка температуры приточного воздуха
[ en ] - Supply air temperature set
[ de ] - Einstellbereich der Zuluft-Temperatur
[ it ] - DTJ(100.1) valore del sensore dell'umidità
[ ru ] - Значение датчика влажности DTJ(100.1)
[ en ] - DTJ(100.1) humidity sensor value
[ de ] - Wert des DTJ(100.1) Feuchtigkeitssensors
[ it ] - Valore del motore del ventilatore 1
[ ru ] - Значение двигателя 1 вентилятора
[ en ] - Motor1 fan speed value
[ de ] - Geschwindigkeit des Motor des Lüfters 1
[ it ] - Valore del motore del ventilatore 2
[ ru ] - Значение двигателя 2 вентилятора
[ en ] - Motor2 fan speed value
[ de ] - Geschwindigkeit des Motor des Lüfters 2
[ it ] - Valore della temperatura dell'aria di mandata
[ ru ] - Значение температуры приточного воздуха
[ en ] - Supply air temperature value
[ de ] - Wert der Zuluft-Temperatur
[ it ] - DTJ(100.1) valore del sensore della temperatura dell'aria espulsa
[ ru ] - Значение температурного датчика DTJ(100.1)
[ en ] - DTJ(100.1) temperature sensor value
[ de ] - Wert des DTJ(100.1) Temperatursensors
[ it ] - Valore del sensore della temperatura dell'aria estratta
[ ru ] - Значение температурного датчика удаляемого воздуха
[ en ] - Exhaust air temperature sensor value
[ de ] - Wert des Abluft-Temperatursensors
[ it ] - Valore del sensore della temperatura dell'aria esterna
[ ru ] - Значение температурного датчика наружного воздуха
[ en ] - Ouside air temperature sensor value
[ de ] - Wert des Außenluft-Temperatursensors
[ it ] - Valore del sensore della temperatura dell'acqua di ritorno
[ ru ] - Значение температурного датчика обратной воды
[ en ] - Return water temperature sensor value
[ de ] - Wert des zurückkehren Wasser-Temperatursensors
• Electrical connection can only be implemented
by the qualified electrician in accordance with
the applicable international and national elec-
trical safety requirements and requirements for
installation of electrical devices.
• Use only power source which meets the
requirements specified on the device label.
• Power supply cable should be selected based
on the electrical specification of the device. If
the device power supply line is far from the
unit, the distance and voltage drop should
be considered.
• Device must be earthed.
• Install the control panel at the designated
place.
• Install the supplied connection cable(FLEX
controller) between the control panel and
the HVAC unit. It is recommended to install
the control panel separately from the power
cables.
Note: If cable is used together with other power
cables, shielded control panel cable with earthed
shield should be used.
• Connect the plug (RJ11 type) to the RS485-1
socket of the unit. Connect the other end to
the control panel.
RIS 1900-2200 HE/HW EKO 3.0
1-active, o-passive
0, 1, 2, 3
0-30
0-99
0-3
0-3
Hex: E0
Hex: E0
Hex: E0
Hex: FFEC
Hex: FFEC
• Elektrischer Anschluss muss durch qualifizier-
te Elektrofachkraft laut geltende internationale
und nationale Bestimmungen für Elektroschutz
und Einrichtung der Elektroanlagen ausgeführt
werden.
• Nur die Stromquelle gebrauchen, die auf dem
Anlagenaufkleber angegeben ist.
• Speisekabel muss laut elektrischen Para-
metern der Anlage gewählt werden; falls die
Speiseleitung der Anlage fern vom Aggregat
ist, ist es nötig, den Abstand und Spannungs-
fall zu bewerten.
• Die Anlage muss unbedingt geerdet werden.
• Steuerpult muss auf dem vorgesehenen Platz
montiert werden.
• Anschlusskabel(FLEX), der ein Teil der Aus-
rüstung ist, muss zwischen dem Steuerpult
und dem HKLK-Aggregat gelegt werden.
Empfehlenswert wird der Bedienpult getrennt
von den Leistungskabeln montiert werden
Bemerkung: wenn der Kabel mit anderen
Leistungskabeln gebraucht wird, muss ein
abgeschirmtes Pultkabel mit der geerdeten
Abschirmarmierung gebraucht werden.
• Den Stecker (Typ RJ11) an die Aggregatsdose
RS485-1 anschließen. Den anderen Kabelste-
cker an den Steuerpult anschließen.
RS458_1 RS458_2
