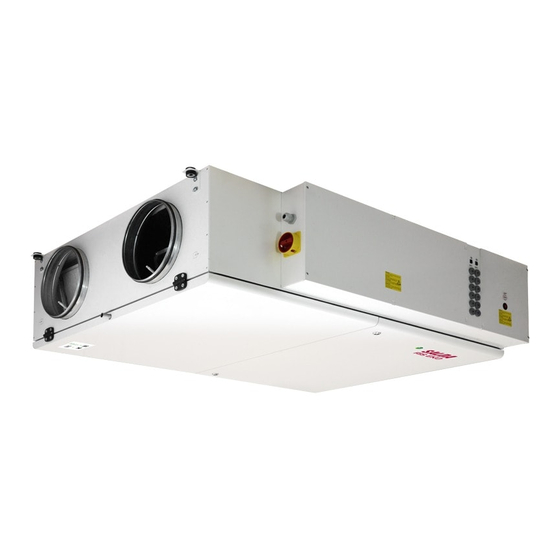

Salda RIS 400PE 3.0 Technische Daten
Lüftungsgeräte mit wärmerückgewinung
Quelle: salda.lt, vetter-lufttechnik.de
Werbung
Quicklinks
REKUPERATORINIAI ĮRENGINIAI
ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА
AHU WITH HEAT RECOVERY
LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINUNG
Įmonė pasilieka teisę keisti techninius duomenis
Subject to technical modification
RIS 400PE
RIS 700PE
RIS 1000PE 3.0
RIS 1500PE 3.0
Techniniai duomenys
Технические данные
Technical data
Technische Daten
Производитель оставляет за собой право усовершенствования технических данных
3.0
3.0
[ lt ]
[ ru ]
[ en ]
[ de ]
Änderungen in Konstruktion und Design sind vorbehalten
Werbung
Verwandte Anleitungen für Salda RIS 400PE 3.0
Inhaltszusammenfassung für Salda RIS 400PE 3.0

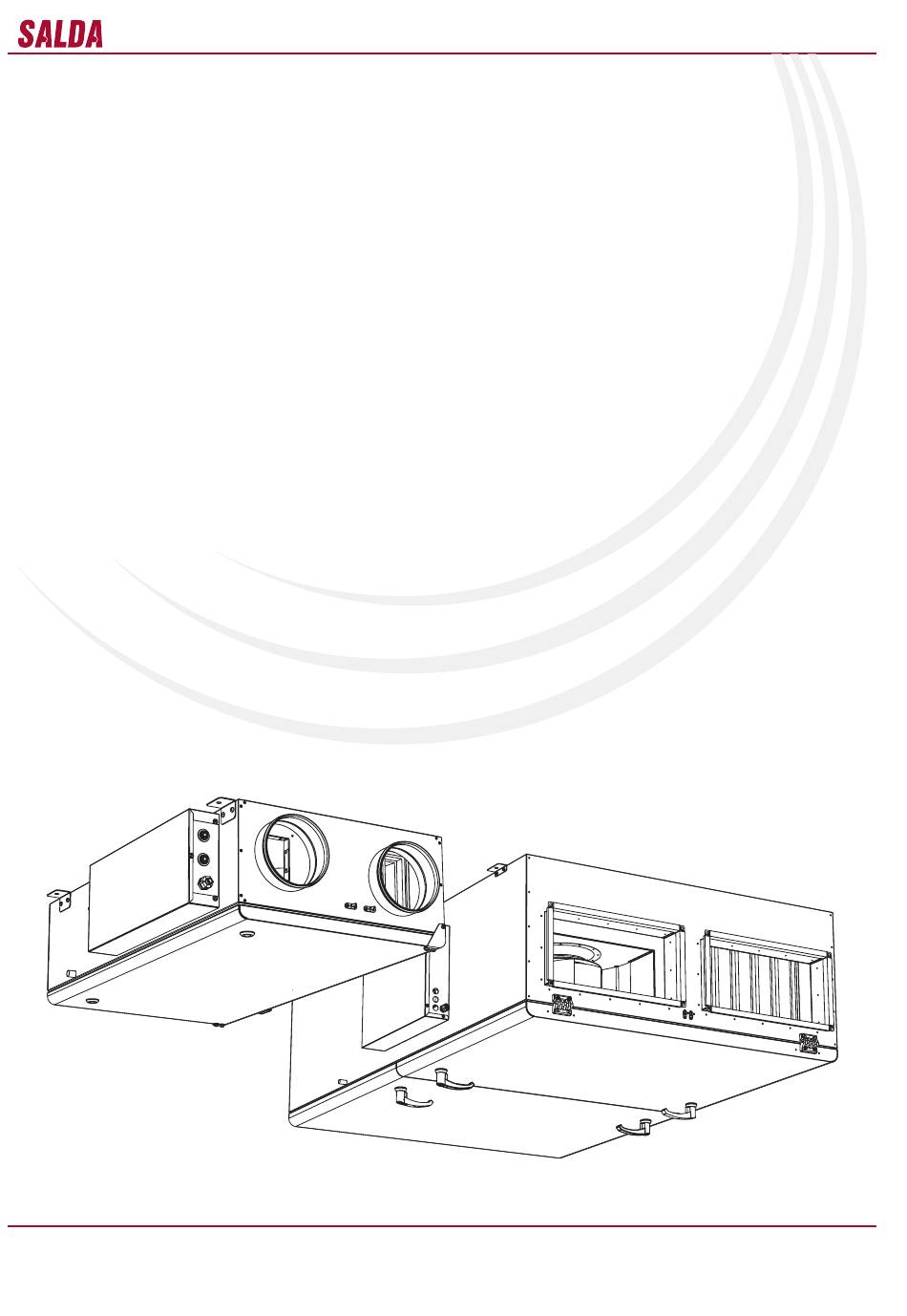

- Seite 1 REKUPERATORINIAI ĮRENGINIAI ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА AHU WITH HEAT RECOVERY LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINUNG RIS 400PE RIS 700PE RIS 1000PE 3.0 RIS 1500PE 3.0 [ lt ] Techniniai duomenys [ ru ] Технические данные [ en ] Technical data [ de ] Technische Daten Įmonė...
- Seite 2 RIS PE 3.0 Visi įrenginiai yra supakuoti gamykloje taip, Все поставляемые агрегаты упакованы на Units are packed in the factory to complay Lagern Sie die Anlage in seiner Originalver- kad atlaikytų normalias pervežimo sąlygas. Iš- заводе таким образом, чтобы обеспечить needs of normal transportation handling.
- Seite 3 3.0, RIS 700PE 3.0 Modelle als Zubehör einsetz- Modelle als Zubehör einsetz- 400PE 3.0, RIS 700PE 3.0 modeliuose. Šiltuoju моделях RIS 400PE 3.0, RIS 700PE 3.0. В heat exchanger during warm period of the year bar. In der warmen Jahreszeit wird diese anstatt metų...
- Seite 4 113,0 194,0 [kg] Weight Gewicht Thermal efficiency of RIS 400PE 3.0 was measured at 400m³/h (indoor conditions +20 /60%; outdoor conditions -20 /90%) Thermal efficiency of RIS 700PE 3.0 was measured at 700m³/h (indoor conditions +20 /60%; outdoor conditions -20 /90%) Thermal efficiency of RIS 1000PE 3.0 was measured at 1000m³/h (indoor conditions +20...
- Seite 5 W2 [mm] W3 [mm] H [mm] H1 [mm] H2 [mm] H3 [mm] E [mm] L [mm] S [mm] øD [mm] RIS 400PE 3.0 RIS 700PE 3.0 1040 1200 RIS 1000PE 3.0 1124 1500 W [mm] W1 [mm] W3 [mm] H [mm]...
- Seite 6 RIS PE 3.0 Kondensato nubėgimo 0 -1 vamzdelis Трубка отвода конденсата Draining connection Abtropfverbindung Kondensato nubėgimo vamzdelis Трубка отвода конденсата Draining connection Abtropfverbindung - Montavimo darbus turėtų atlikti tik patyrę ir - Монтажные работы должны выполняться - Installing should only be performed by qualified - Die Montage darf nur durch ausgebildetes apmokyti darbuotojai.
- Seite 7 RIS PE 3.0 Rekuperatorius 1 ant pagrindo statomas taip, Рекуператор 1 устанавливается на осно- Das WRG-Gerät 1 wird so montiert, dass AHU (1) is built on a foundation in a such way die Seitenwand des WRG-Gerätes 1 mit dem kad rekuperatoriaus 1 šonas su kondensato вание...
- Seite 8 RIS PE 3.0 IV - šalinamo oro ventiliatorius IV - вентилятор вытяжного воздуха IV - exhaust air fan IV - Abluftventilator PV - tiekiamo oro ventiliatorius PV - вентилятор приточного воздуха PV - supply air fan PV - Zuluftventilator PR - plokštelinis šilumokaitis PR - пластинчатый...
- Seite 9 RIS PE 3.0 Normaliomis sąlygomis vandeninio aušintuvo pavara gali pradėti atsidarinėti per 30-90 min., priklausomai nuo temperatūrų skirtumo tarp pultelyje nustatytosios ir tiekiamo oro temperatūros rodmens (jei valdoma pagal ištraukiamo oro temperatūrą, tuomet pagal skirtumą tarp nustatytosios reikšmės ir tiekiamo oro temperatūros rodmens). При...
- Seite 10 RIS PE 3.0 funkciją pasirinkti, žr. FLEX pultelio aprašymas PE 400 3.0 и RIS PE 700 3.0 - байпаса нет. heat (heat emitted by the sun, electric heaters, kann nicht nur laut dem Fühler für die II,6,5,3 punktą) На дистанционном пульте управления etc.).
- Seite 11 RIS PE 3.0 тогда, когда температура забираемого II.6.7 und II.6.8) mit Hilfe des Fernbedienpultes наружного воздуха выше установленной regeln. Analoges Steuersignal von 0-10V DC температуры (см. Описание FLEX, пункт II- für die Motoren macht der Regler RG1 aus. 6.3.3), это так называемый «летний режим». Geschwindigkeit der Ventilatoren für ZU- und П...
- Seite 12 RIS PE 3.0 Rekuperatorius gali būti prijungiamas prie BMS Рекуператор может быть подключен к сети The recuperator can be connected to the BMS Der Rekuperator kann an einen BMS-Netz tinklo naudojant ModBus protokolą . BMS, использую протокол ModBus. network by using the ModBus protocol. mit einem ModBus-Protokoll angeschlossen Vienu metu gali būti valdoma ir per FLEX pultelį...
- Seite 13 RIS PE 3.0 P a v. 4 Р и с . 4 F i g . 4 A b b . 4 Mikrojungikliai 1 ir 2 Микровыключатели 1 и 2 Microswitches 1 and 2 Mikroschalter 1 und 2 Pavadini- Funkcija ModBus Aprašymas Reikšmė...
- Seite 14 RIS PE 3.0 [ lt ] - Ventiliatorių greičio nustatymai [ ru ] - Настройки скорости вентиляторов Speed 06h_Write_Holding_Register 0, 1, 2, 3 [ en ] - Fans speed settings [ de ] - Einstellbereich der Geschwindigkeit der Lüfter [ lt ] - Tiekiamo oro temperatūros nustatymas [ ru ] - Настройка...
- Seite 15 X38.2 приточного воздуха. gewählt werden. T.set X33.21 X33.22 21 22 RIS 400PE 3.0 PE N L1 11 12 13 14 15 16 17 18 19 20 21 22 1 2 3 4 5 6 7 8 9 10 X16.5 X16.7 PE N L1 X16.1...
- Seite 16 M1 - BYPASS damper actuator 24VAC, 3-position. PV - supply air fan. KE1 = 6,0kW/400V, 3f IV - extract air fan. M2 - outside air damper actuator 230VAC. RIS PE 3.0 RG1 - controller PRV-V1.1. KE1 - supply air heater. M3 - extract air damper actuator 230VAC.
- Seite 17 RIS PE 3.0 Įrenginio paleidimo ir derinimo darbus, iki Пусковые и наладочные работы, до передачи Before commissioning, device launching and Anlass- und Einstellungsarbeiten der Anlage perdavimo vartotojui, turi atlikti tik atitinkamai устройства потребителю, должен выполнять adjustment works must be done only by qualified müssen bis zur Übergabe an den Benutzer nur kvalifikuotas ir apmokytas personalas.
- Seite 18 RIS PE 3.0 • [ lt ] - Patikrinti ventiliatorių elektros prijungimo jungtis. • Patikrinti ventiliatorių orapučių laisvąją eigą (ar neistrigusi). Esant gedimui jį pašalinti. • Patikrinti ventiliatorių pareikalaujamąją srovę jėgos grandinėje. Esant didesnei už nominaliąją (nurodyta ant ventiliatoriaus variklio) reikia pakeisti ventiliatorių. •...
- Seite 19 RIS PE 3.0 Pav. 1a Рис. 1a Pic. 1a Bild 1a Temperatūros jutiklių varžos priklausomybė nuo matuojamosios oro temperatūros. Зависимость сопротивления температурных датчиков от измеряемой температуры воздуха. Dependency between resistance of temperature sensor and measured air temperature. Abhängigkeit des Widerstands der Temperatursensoren von der gemessenen Lufttemperatur. Jutiklio tipas: NTC 10K (10KΩprie 25°C;...
- Seite 20 RIS PE 3.0...
- Seite 21 RIS PE 3.0 LED2 Oro sklendė uždaryta LED2 Воздушная заслонка закрыта LED2 Air damper close LED2 Luftklappe zu LED2+ LED2+ LED2+ LED2+ Oro sklendė atidaryta Воздушная заслонка открыта Air damper open Luftklappe auf LED3 LED3 LED3 LED3 LED6 LED6 LED6 LED6 BYPASS BYPASS...
- Seite 22 RIS PE 3.0 BOOST, pradedamas intensyvus vedinimas BOOST,начинается интенсивная вентиляция HIGH BOOST, increase the flow of air. BOOST, Beginn der Intensivlüftung TIMER Stop Aušintuvo sklendės atidarymas PWM 24v/50hz Открытие заслонки охладителя PWM 24v/50hz VAL+ Cooling valve opening PWM 24v/50hz Öffnen der Kühlungsklappe PWM 24v/50hz Aušintuvo sklendės uždarymas PWM 24v/50hz Vandeninio aušintuvo vožtuvo pavara.
- Seite 23 RIS PE 3.0 Ištrukiamo oro temperatūros jutiklis Температурный датчик вытяжного воздуха Extract air temperature sensor Abzugsluft-Temperatursensor Ištraukiamo oro dregmės ir temeperatūros jutiklis. Влажност и темп. вытяжного воздухa. Temp. and humidity sensor for extract air. Abluftfeuchte- und Temperaturfühler. Ištraukiamo oro santykinės dregmės jutiklis Датчик...
- Seite 24 RIS PE 3.0...
- Seite 25 RIS PE 3.0...
- Seite 26 RIS PE 3.0...
- Seite 27 RIS PE 3.0...
- Seite 28 RIS PE 3.0...
- Seite 29 RIS PE 3.0 W9\green/yellow W9\black W9\blue 0,28kW W9\brown 2750 min-1 W10\green/yellow W10\black W10\blue 0,28kW W10\brown 2750 min-1...
- Seite 30 RIS PE 3.0...
- Seite 31 RIS PE 3.0...
- Seite 32 RIS PE 3.0...
