RIS 1900-2200 HE/HW EKO 3.0
- Solo personale esperto e qualificato può effet-
tuare il montaggio.
- Il dispositivo deve essere posizionato su una
superficie piana perfettamente orizzontale in
modo che il prodotto non sia inclinato (fig. 01).
- Prima di collegare l'unità al sistema di condot-
te dell'aria, le bocchette di collegamento delle
condotte dell'aria del dispositivo di ventilazione
devono essere aperte.
- Se necessario, il lato di servizio può essere
invertito.
- Durante il collegamento delle condotte
dell'aria, prestare attenzione alla direzione del
flusso d'aria indicata sul corpo del dispositivo.
- Non collegare curve a gomito in prossimità
delle flange di collegamento. La distanza mini-
ma da rispettare tra la prima curva o derivazione
deve essere 1xD per l'immissione, e di 3xD per
l'estrazione, dove D è il diametro della condotta
dell'aria.
- Collegando i ventilatori al sistema di condotte
dell'aria, è consigliabile usare – staffe raccordi
antivibranti (fig. 02) che aiuteranno a ridurre
le vibrazioni trasmesse al sistema di condotte
dell'aria e all'ambiente.
- Il montaggio deve essere effettuato in modo
da evitare che il peso del sistema di condotte
dell'aria e dei suoi componenti gravi sull'unità di
ventilazione.
- Durante il montaggio lasciare uno spazio suffi-
ciente per aprire lo sportello di manutenzione del
dispositivo di ventilazione.
- Se il dispositivo di ventilazione assembla-
to aderisce ad una parete, ciò può causare la
trasmissione di vibrazioni al locale adiacente.
È consigliabile effettuare il montaggio a distan-
za di 400 mm dalla parete più vicina. Se non è
possibile, consigliamo di effettuare il montaggio
su una parete confinante con un locale in cui il
livello di rumore non importanza sia rilevante.
- Le vibrazioni prodotte dall'unità possono esse-
re trasmesse attraverso il pavimento. Se pos-
sibile, isolare il pavimento in modo da ridurre il
rumore eventualmente prodotto dal dispositivo.
- Il collegamento dei tubi alla batteria elettrica
deve essere effettuato in modo da permettere
lo smontaggio veloce dei tubi e la rimozione
della batteria dal corpo durante i lavori di ma-
nutenzione e di riparazione.
- I collegamenti dei tubi di immissione ed estra-
zione devono essere effettuati in modo che la
batteria funzioni in direzione opposta al flus-
so d'aria. Se la batteria funziona nella stessa
direzione dei flussi, diminuisce la differenza
di temperatura media, il che influisce sul suo
rendimento.
- In caso di possibile ingresso di condensa o
acqua dall'esterno, è assolutamente necessa-
rio installare una protezione esterna su presa
aria ed espulsione.

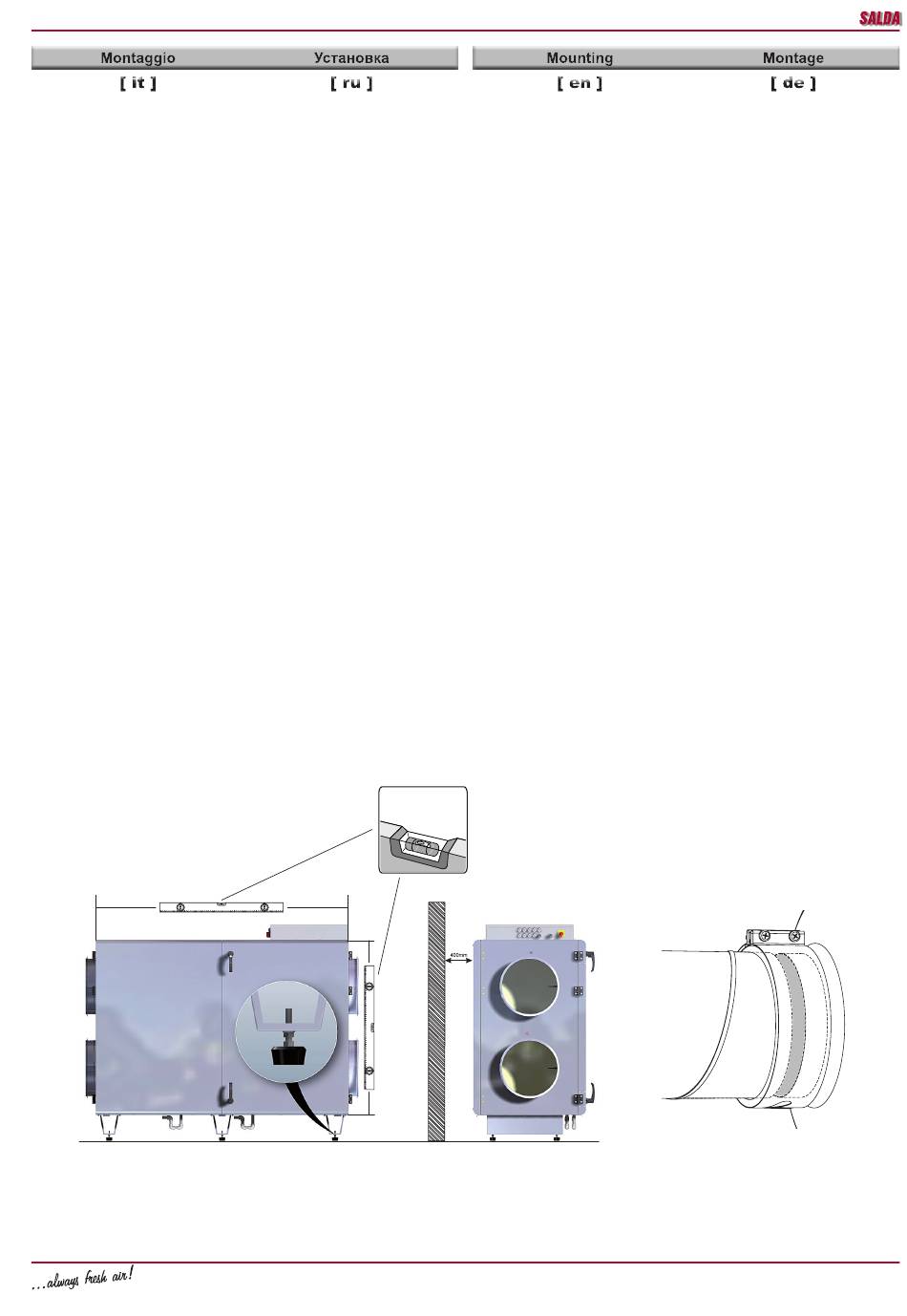

Fig. 01
Рис. 01
Pic. 01
Bild 01
10
- Монтажные работы должны выполняться
только опытными и квалифицированными
специалистами.
- Устройство должно быть смонтировано на
ровной горизонтальной поверхности так, чтобы
оно не имело наклона (рис. 01).
- Подключайте воздуховоды следуя указаниям
на корпусе агрегата.
- Перед тем как подключить вентиляционное
устройство к системе воздуховодов, отверстия
подключения воздуховодов устройства должны
быть аткрыты.
- Имеется возможность при необходимости из-
менить сторону обслуживания.
- При подсоединении воздуховодов обратите
внимание на направление воздушного потока,
указанное на корпусе устройства.
- Не подсоединяйте колена рядом с монтажными
фланцами устройства. Минимальный отрезок
прямого воздуховода между устройством и пер-
вым ответвлением воздуховодов в канале забора
воздуха должен составлять 1хD, в канале отвода
воздуха – 3хD, где D – диаметр воздуховода.
- При подсоединении вентилятора к системе
воздуховодов, рекомендуем использовать ак-
сессуары – крепежные обоймы (рис. 02). Это
уменьшит передачу вибрации от устройства к
системе воздуховодов и на окружающую среду.
- Монтаж необходимо произвести так, чтобы вес
системы воздуховодов и всех ее компонентов не
нагружал вентиляционное устройство.
- При установке необходимо оставить достаточно
места для открывания дверцы обслуживания
вентиляционного устройства.
- Если смонтированный приточный агрегат при-
слонен к стене, шумовые вибрации по ней могут
передаваться в помещение, хотя уровень шума
работы вентиляторов является приемлемым.
Советуется монтаж производить на расстоянии
400 мм от ближайшей стены. Если это невоз-
можно, устройство рекомендуется монтировать
рядом со стеной помещения, для которого шум
не так важен.
- Вибрация также может передаваться через пол.
Если имеется такая возможность, с целью сниже-
ния уровня шума пол необходимо изолировать
дополнительно.
- Трубопроводы к нагревателю подсоединяются
так, чтобы при проведении работ по обслужи-
ванию и ремонту можно было бы быстро раз-
монтировать и вынуть нагреватель из корпуса
устройства.
- Трубопроводы с подающими и возвратными
теплоносителями должны подключаться так,
чтобы нагреватель работал в направлении,
противоположном направлению движения воз-
душного потока. Если нагреватель работает в
режиме потоков того же направления, снижается
средняя разница температур, влияющая на про-
изводительность нагревателя.
- Если существует возможность попадания
конденсата или воды на двигатель, необходимо
установить наружные средства защиты.
- Installing should only be performed by qualified
and trained staff.
- The unit must be mounted on the flat horizontal
surface so tas not to lean (Pic. 01).
- Connect unit to duct system with reference to
information on AHU's casing.
- Before connecting to the air duct system, the
connection openings of ventilation system air
ducts must be opened.
- If necessary, the maintenance side can be
changed.
- When connecting air ducts, consider the air
flow directions indicated on the casing of the unit.
- Do not connect the duct elbows in vicinity of
the connection flanges of the unit. The minimum
distance of the straight air duct between the unit
and the first branch of the air duct in the suction
air duct must be 1xD, in air exhaust duct 3xD,
where D is diameter of the air duct.
- It is recommended to use the accessories-
holders (Pic. 02) for connection of the fan to
the air duct system. This will reduce vibration
transmitted by the unit to the air duct system
and environment.
- Installation must be performed in such manner
that the weight of the air duct system and its com-
ponents would not overload the ventilation unit.
- Enough space must be left during installation
for opening of the maintenance door of the
ventilation unit.
- If the installed ventilation unit is adherent to
the wall, it may transmit noise vibrations to the
premises even though the level of noise caused
by the fans is admissible. The installation is rec-
ommended at the distance of 400 mm from the
nearest wall. If it is not possible, the installation
of the unit is recommended by the wall of the
room where the level of noise is not important.
- Also, vibrations can be transmitted through the
floor. If possible, additionally insulate the floor to
suppress the noise.
- Pipes are connected to the heater in such way
that they could be easily disassembled and the
heater could be removed from the unit casing
when performing service or repair works.
- Pipes with supply and return heat carriers must
be connected in such way that the heater would
work in the opposite direction for the air flow. If
the heater works using the same directions, the
mean temperature difference decreases which
affects the heater efficiency.
- If there is a possibility for condensate or water
to access the unit, external protective means
must be fitted.
- Die Montage darf nur durch ausgebildetes
und eingewiesenes Fachpersonal durchgeführt
werden.
- Das Gerät ist auf einer ebenen und horizontalen
Oberfläche nicht geneigt zu montieren (Bild 01).
- Bei Anschliessen der Röhren, bitte den Kleber-
hinweise auf dem Gehäuse folgen.
- Vor dem Anschließen an das Luftleitungssystem
sind Luftleitungen Anschluss öffnen.
- Bei Bedarf besteht die Möglichkeit, die Wartungs-
seite zu ändern.
- Beim Anschließen der Luftleitungen ist auf die am
Gerätegehäuse angegebenen Luftströmungsrich-
tungen zu achten.
- Schließen Sie keine Bögen in der Nähe von Gerä-
teanschlussstutzen an. Der Mindestabstand einer
geraden Luftleitung zwischen dem Gerät und der
ersten Abzweigung in der Zuluftleitung muss 1xD,
in der Abluftleitung 3xD betragen (D - Durchmesser
der Luftleitung).
- Beim Anschließen des Ventilators an das Luftlei-
tungssystem empfehlen wir, Zusatzkomponenten
- Bügel - zu verwenden (Bild 02). Dies verringert
die vom Gerät an das Luftleitungssystem und die
Umgebung übertragenen Schwingungen.
- Die Montage ist so durchzuführen, dass durch
das Gewicht des Luftleitungssystems und aller
seiner Bauteile keine Belastungen am Lüftungs-
gerät auftreten.
- Bei der Montage ist ein ausreichender Schwenk-
bereich für die Wartungstür des Lüftungsgerätes
vorzusehen.
- Wird das Lüftungsgerät dicht an der Wand
montiert, können dadurch die Schallvibrationen
in den Raum übertragen werden, auch wenn
der Geräuschpegel der Ventilatoren akzeptabel
ist. Es ist zu empfehlen, die Montage in einem
Abstand von 400 mm zur nächstgelegenen Wand
durchzuführen. Ist dies nicht möglich, empfehlen
wir die Montage an einer Wand zu einem Raum,
für den der Lärm nicht wichtig ist.
- Die Schwingungen können auch über die Fußbö-
den übertragen werden. Besteht diese Möglichkeit,
sollten die Fußböden zusätzlich isoliert werden, um
den Lärm abzudämpfen.
- Die Rohrleitungen sind am Heizregister so anzu-
schließen, dass sie bei Wartungs- und Instandset-
zungsarbeiten schnell demontiert werden können,
um das Heizregister aus dem Gerätegehäuse
herauszunehmen.
- Der Zu- und Rücklauf der Wärmeübertrager
ist so anzuschließen, dass das Heizregister
in entgegengesetzter Luftströmungsrichtung
funktioniert. Wird das Heizregister in gleicher
Strömungsrichtung betrieben, verringert sich die
mittlere Temperaturdifferenz, die die Leistung des
Heizregisters beeinflusst.
- Besteht die Möglichkeit zum Eindringen von
Kondensat bzw. Wasser ins Gerät, sind externe
Schutzvorrichtungen anzubringen.
Fig. 02
Рис. 02
Pic. 02
Bild 02
