SRM®-Bolzenhalter einsetzen.

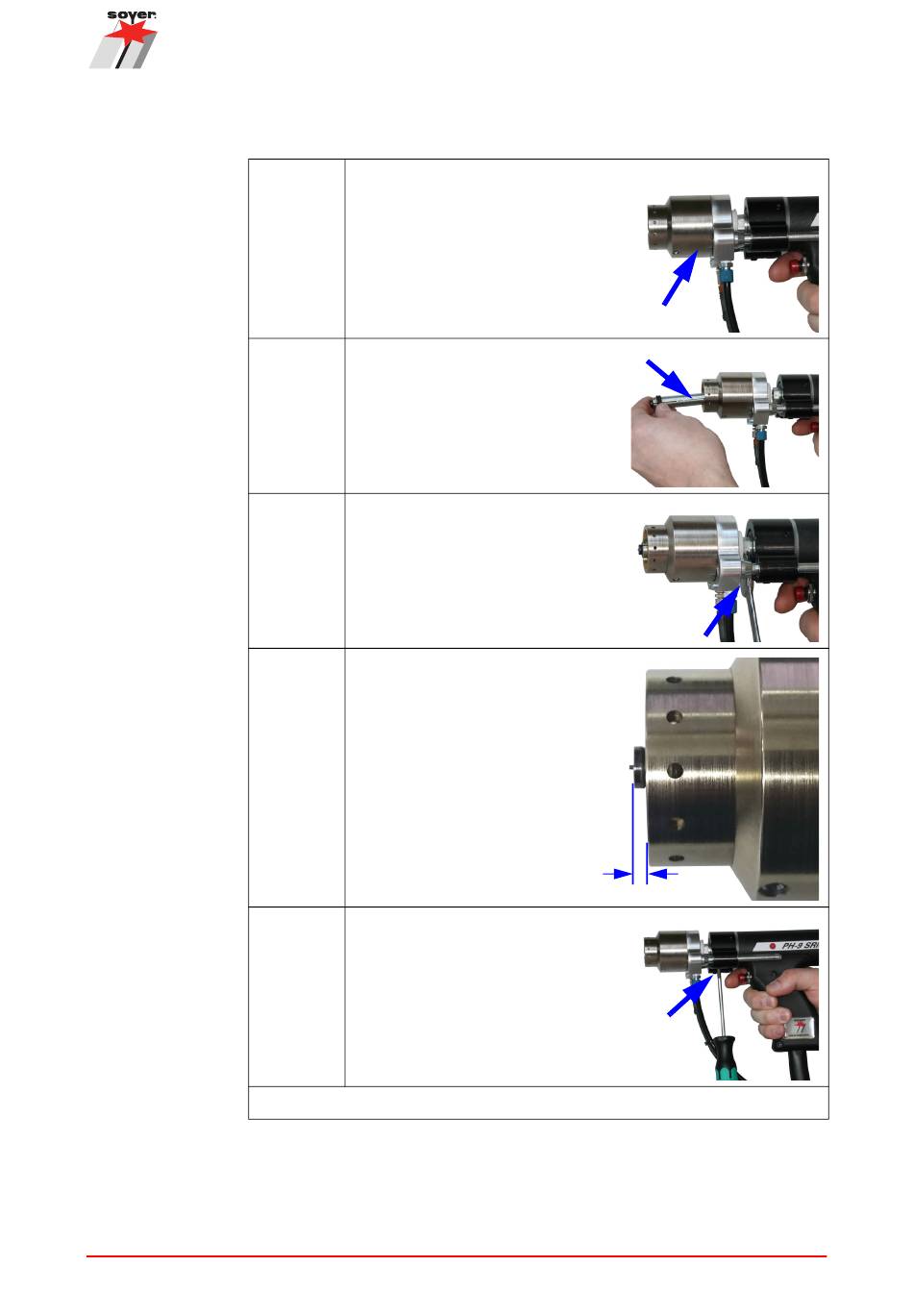

Schritt 7:
Schieben Sie das Stativ mit der
Schutzgasglocke auf die Pistole.
Schritt 8:
Schieben Sie den Bolzenhalter bis
zum Anschlag in den Federkolben
der Pistole.
Schritt 9:
Ziehen Sie die Überwurfmutter hand-
fest an.
Schritt 10:
Setzen Sie einen Bolzen ein und
kontrollieren Sie den Bolzen-
überstand.
Der Bolzen / Bolzenflansch
muss 1 - 1,5 mm aus der
Schutzgasglocke herausragen.
Korrigieren Sie gegebenenfalls
die Einstellung des Bolzenhal-
ters durch Verschieben des Sta-
tivs.
Schritt 11:
Ziehen Sie die vier Innensechskant-
schrauben fest an.
Die Montage ist abgeschlossen.
Betriebsanleitung Soyer Bolzenschweißtechnik
Beschreibung Bolzenschweißpistole PH-9 SRM
12
1 - 1,5 mm
