Bolzenhalter ein-

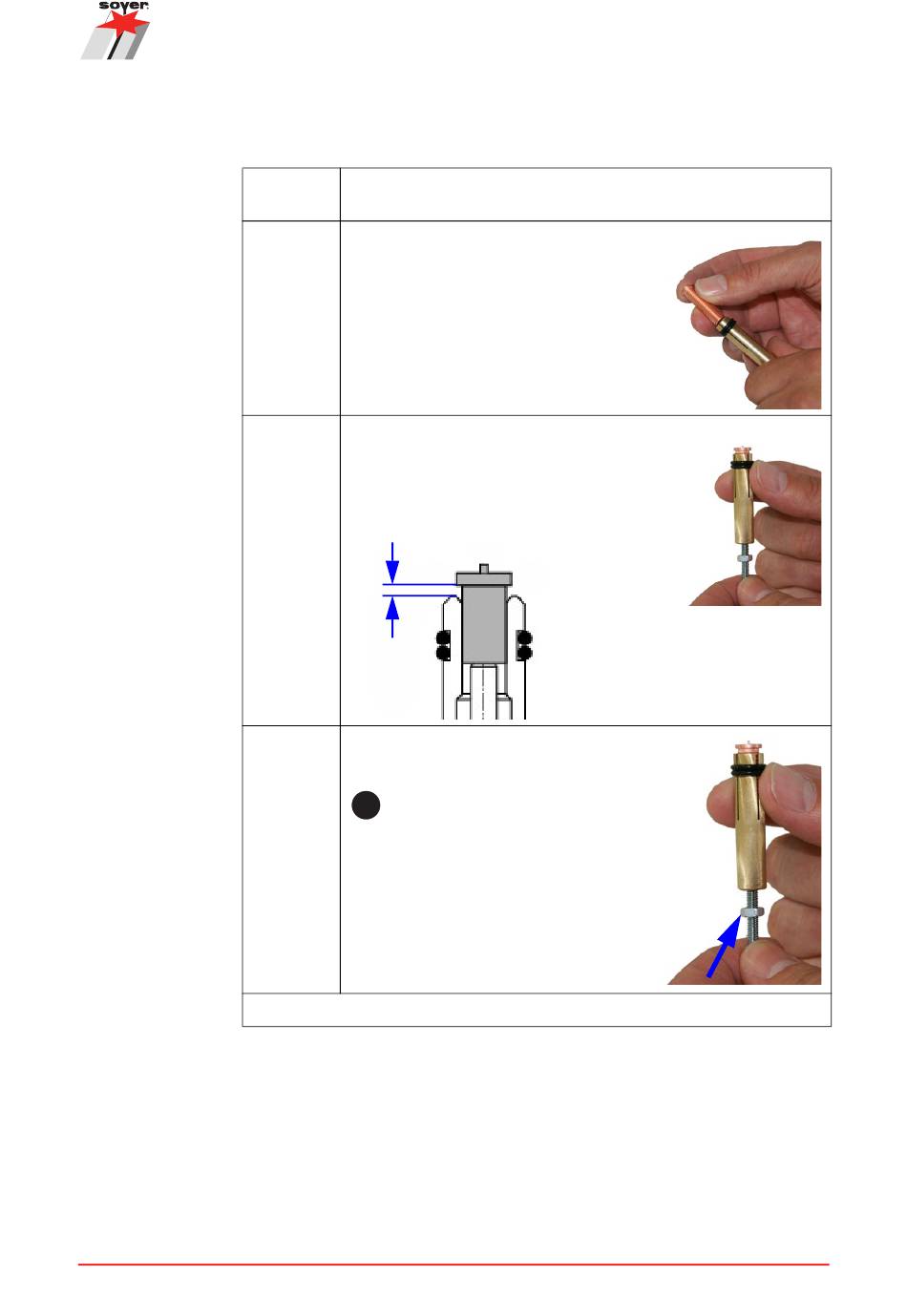

SRM®-Bolzenhalter einstellen
stellen
Schritt 1:
Wählen Sie den Bolzenhalter entsprechend dem gewünschten
Bolzendurchmesser aus.
Schritt 2:
Stecken Sie den Bolzen in den Bol-
zenhalter.
Schritt 3:
Stellen Sie die Anschlagschraube so
ein, dass der Bolzen, wenn er an der
Schraube ansteht, mit seiner
Flanschoberkante zwischen 3 mm
und 5 mm über dem Bolzenhalter
steht.
3 - 5 mm
Schritt 4:
Fixieren Sie die Anschlagschraube
mit der Kontermutter.
i
Bei einem Bolzenüberstand
über 5 mm wird das erforderli-
che Quermagnetfeld seitlich
abgelenkt, was zu einer unkon-
trollierten SRM®-Schweißung
führen kann.
Die Einstellung ist abgeschlossen.
Betriebsanleitung Soyer Bolzenschweißtechnik
Beschreibung SRM®-Bolzenhalter
37
