7.3 Übersicht der Bedienelemente

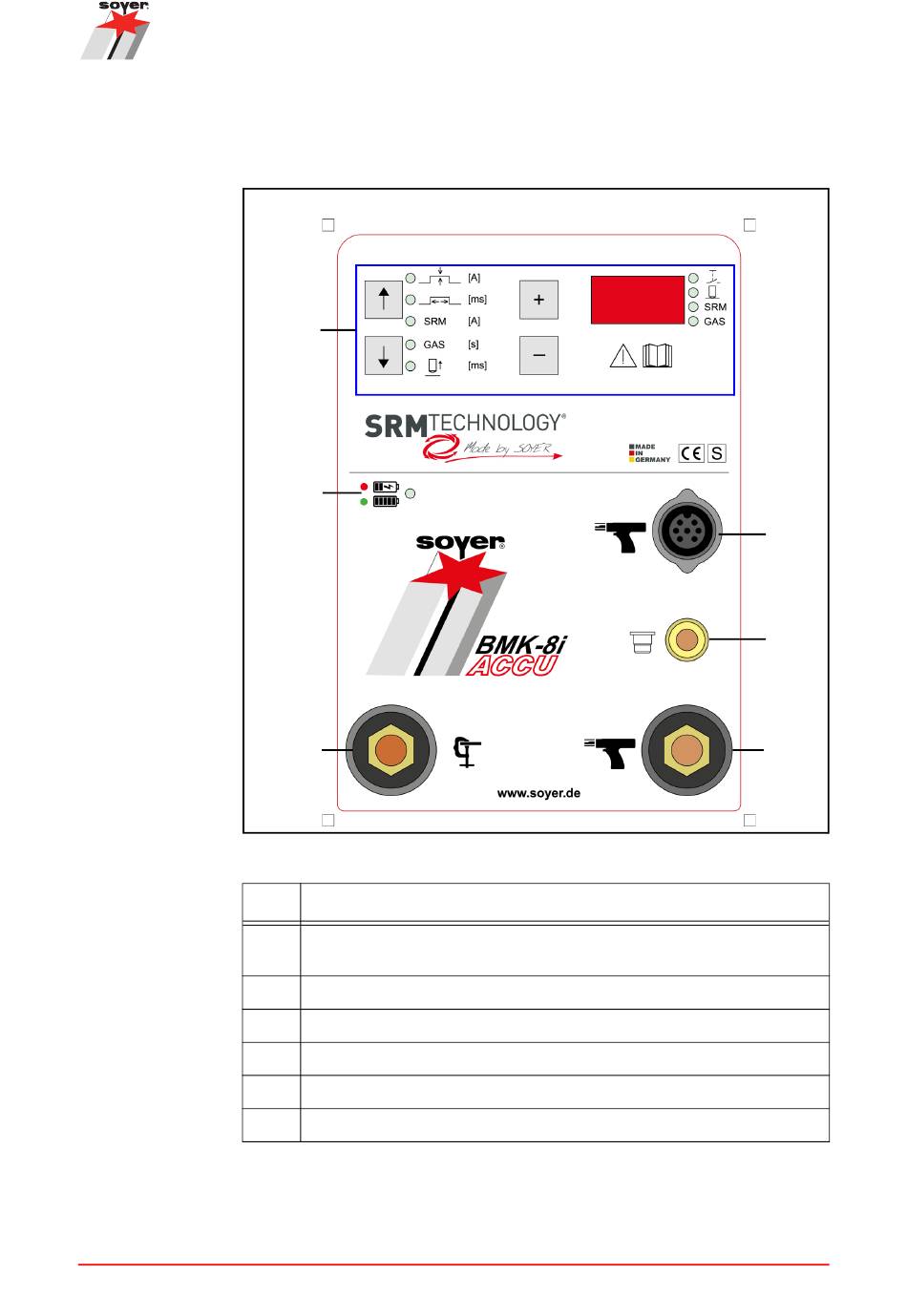

Abbildung 1: Übersicht Gerätefront
a
f
e
Pos
a Auswahl und Anzeigebereich mit Display und Funktionstasten (siehe
Kapitel "7.3.1 Anzeige- und Einstellbereich" auf Seite 29)
b Steuerkabelanschluss der Pistole
c Schutzgasanschluss der Pistole, Kupplungsdose KD 1/4
d Schweißkabelanschluss der Pistole
e Anschluss des Massekabels
f Ladezustandsanzeige des Akkus
Betriebsanleitung Soyer Bolzenschweißtechnik
Beschreibung Bolzenschweißgerät BMK-8i ACCU
Bezeichnung
b
c
d
