6 Konfiguration über das interne Bedienfeld
6.1

Bedien- und Anzeigeelemente

Auch wenn kein PC/Host mit dem Schreib-/Lesegerät verbunden ist, kann das Gerät
über das interne Bedienfeld konfiguriert werden.
Mit dem linken Drucktaster oberhalb der zwei Gehäuseschalter wird ein Parameter
durch mehrfaches Drücken angewählt und im zweistelligen 7-Segment-Display ange-
zeigt. Die Werte/Optionen des angezeigten Parameters können dann durch mehrfa-
ches Drücken des rechten Drucktasters verändert werden. Die neue Einstellung wird
dann durch einmaliges Drücken des linken Tasters übernommen und aktiviert.
Nach Öffnen des Schreib-/Lesegerätes sind die Bedien- und Anzeigeelemente zu-
gänglich. Sie befinden sich zwischen den beiden Mikrowellen-Antennen.

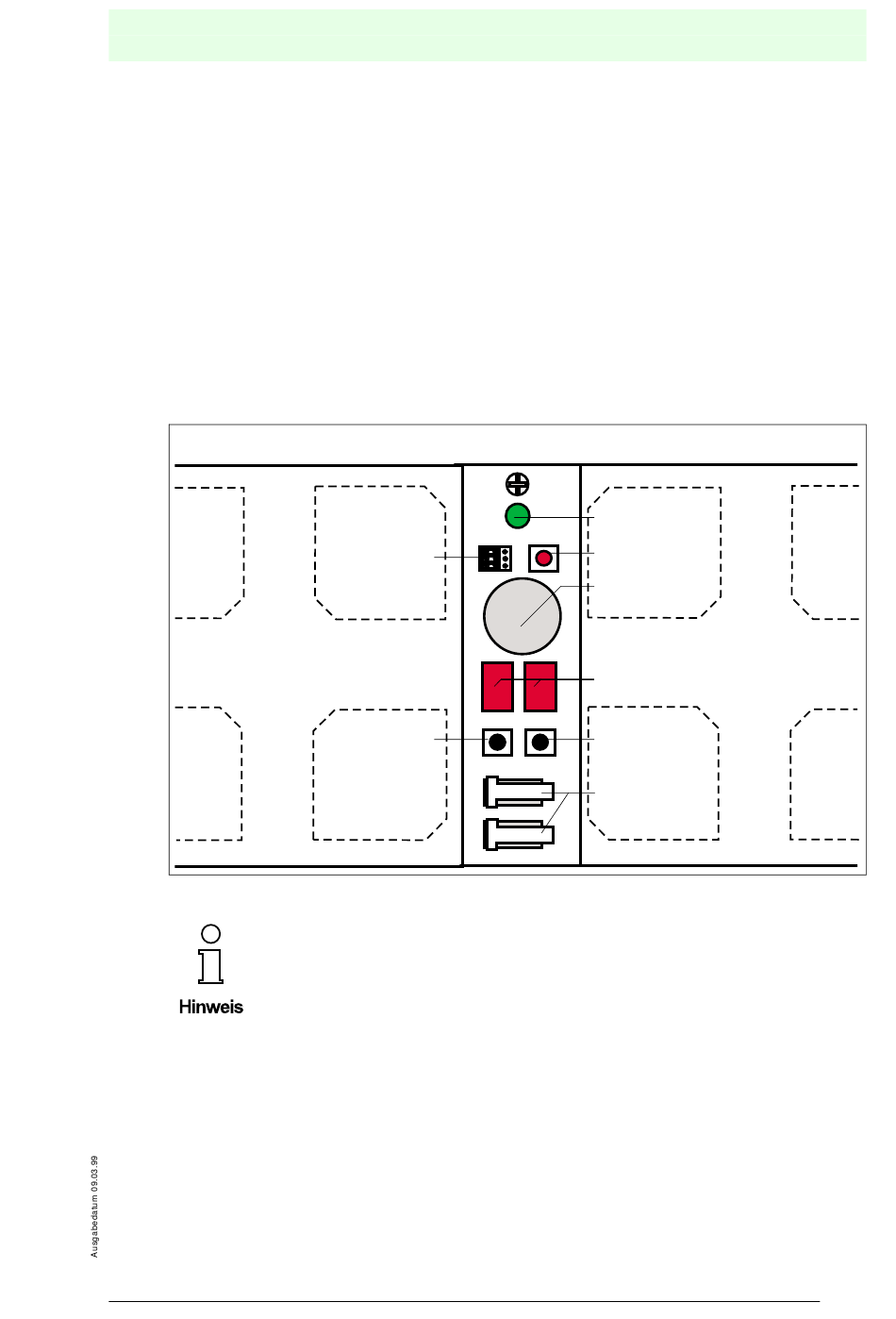

Bild 6.1: Lage der Bedien- und Anzeigeelemente
Die über das Bedienfeld vorgenommenen Geräteeinstellungen bleiben
auch nach längerem Abschalten der Betriebsspannung nichtflüchtig im
Gerät gespeichert.
