Verwenden Sie für alle Geräteanschlüsse nur geschirmte Kabel. Verbinden Sie die
Kabelschirme mit der Gehäusemasse des Schreib-/Lesegerätes, und damit auch mit
Erde, indem Sie das Schirmgeflecht und/oder die Schirmfolie zusammen mit dem Ka-
bel unter den Zugentlastungen festklemmen.
Kabelmantel

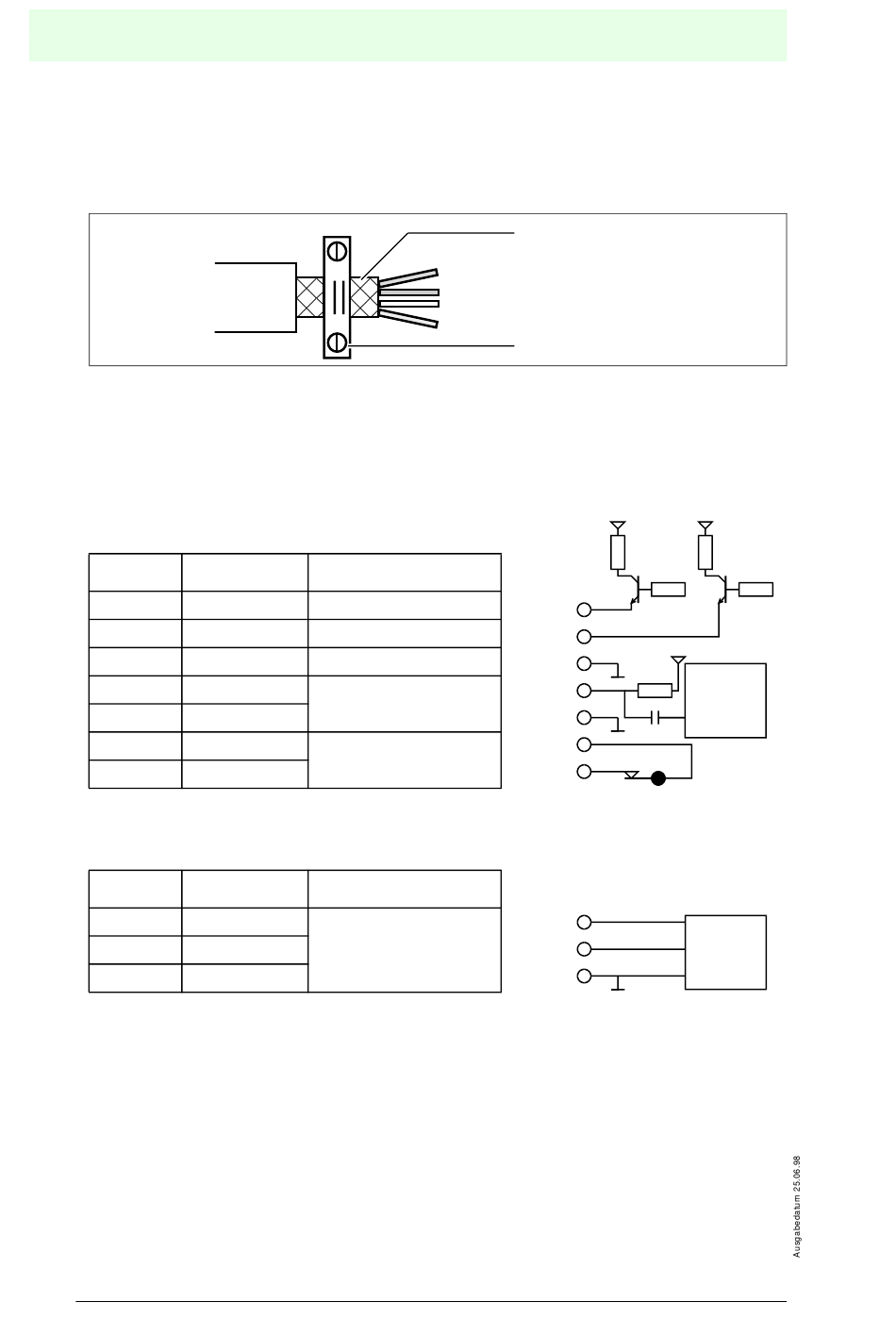

Bild 4.6: Schirmanschluss an den Zugentlastungen
Der elektrische Anschluss des Schreib-/Lesegerätes erfolgt über die selbstöffnenden
Schraubklemmen der abnehmbaren Klemmenblöcke J1 bis J6.

4.4.2 Klemmenbelegung

Klemmenblock J1:
Klemme Signal
J1-1 LED 1
J1-2 LED 2
J1-3 GndLED
J1-4 SDTMF
J1-5 RtnDTMF
J1-6 Tamp a
J1-7 Tamp b
Klemmenblock J2:
Klemme Signal
J2-1 Tx 232a
J2-2 Rx 232a
J2-3 Gnd 232a
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
20
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
MTT-S1, MTT-F52-S1, MTT6000-F51-S1, MTT-S2
Bedeutung
LED-Ausgang 1
LED-Ausgang 2
Masse LED-Ausgang
DTMF-Interface
Gehäuseschalter
Bedeutung
RS 232 Schnittst. A
Installation
Schirmgeflecht/
Schirmfolie
Zugentlastung
470
J1-1
J1-2
J1-3
100
J1-4
J1-5
J1-6
J1-7
J2-1
Standard-
J2-2
J2-3
Copyright Pepperl+Fuchs, Printed in Germany
470
DTMF-
IC
Gehäuse-
schalter
IC
