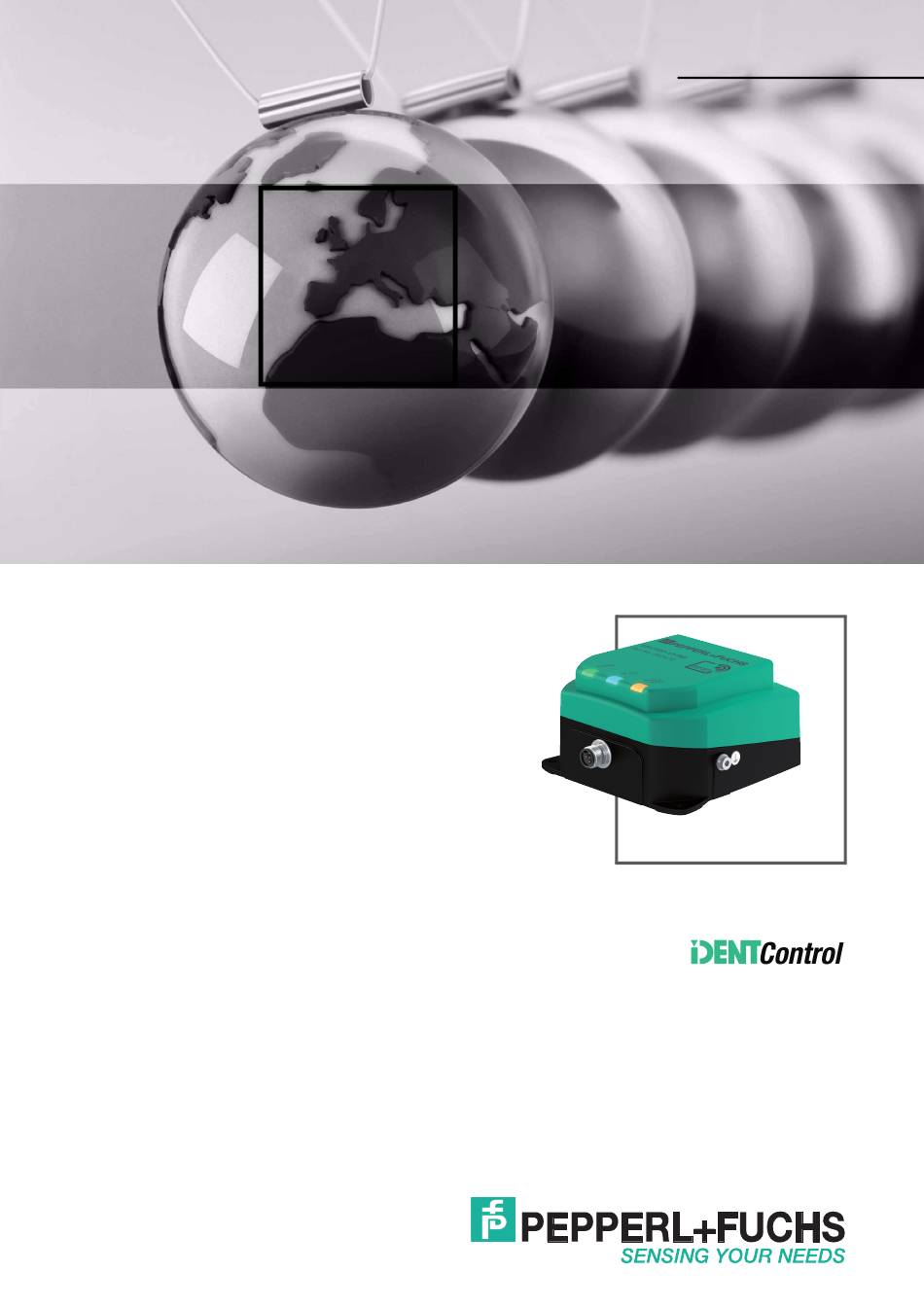

- Seite 1 FABRIKAUTOMATION QUICK START GUIDE IUH-F190-V1-* Schreib-/Lesekopf für IDENTControl...
- Seite 2 IUH-F190-V1-* Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
- Seite 3 IUH-F190-V1-* Einleitung ..................4 Zweck dieser Kurzanleitung..............4 Produktdokumentation im Internet ............ 4 Konformitätserklärung (R&TTE Directive 1995/5/EC) ...... 4 FCC-Information................... 5 IC-Information..................5 UL Information..................6 Weitere länderspezifische Zulassungen..........6 Produktbeschreibung ..............7 Allgemeine Funktionen und Merkmale ..........7 Anzeigen und Bedienelemente............7 Anschluss .....................
- Seite 4 Dieses Produkt wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Hinweis! Eine Konformitätserklärung kann beim Hersteller angefordert oder im Internet unter www.pepperl-fuchs.com heruntergeladen werden. Der Hersteller des Produktes, die Pepperl+Fuchs GmbH in 68307 Mannheim, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. ISO9001...
- Seite 5 IUH-F190-V1-* Einleitung FCC-Information FCC ID: IREIUH-F190-V1 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: 1. this device may not cause harmful interference, and 2. this device must accept any interference received, including interference that may cause undesired operation.
- Seite 6 Nominal power supply voltage is 24 V . For the intended use this read/write head has to be connected to Pepperl+Fuchs IDENTControl control interfaces using a shielded connection cable. The IDENTControl supplies the read/write head with 20 ... 30 V , Protective Extra Low Voltage (PELV).
- Seite 7 IUH-F190-V1-* Produktbeschreibung Produktbeschreibung Allgemeine Funktionen und Merkmale Funktionen Der Schreib-/Lesekopf wurde für das Schreiben und Lesen von passiven Datenträgern mit einer Betriebsfrequenz im UHF-Bereich entwickelt. Erfassungsbereich Der Erfassungsbereich beträgt typisch 1 Meter. Transponder gemäß EPC Gen 2 (ISO/IEC 18000-63) werden unterstützt. Maximaler Frequenzbereich Die Schreib-/Leseköpfe IUH-F190-V1-EU und IUH-F190-V1-FR1 können im Frequenzbereich von 865 MHz bis 868 MHz betrieben werden.
- Seite 8 Verwenden Sie für den Schutzerde-Leiter einen Leitungsquerschnitt von mindestens 4 mm Ziehen Sie die Sicherungsschraube mit einem Anzugsmoment von 1,6 Nm ±0,4 Nm an. Lieferumfang Schreib-/Lesekopf Quick-Start-Guide Zubehör 2.5.1 IDENTControl Der Schreib-/Lesekopf kann an die IDENTControl Auswerteeinheiten von Pepperl+Fuchs angeschlossen werden. Schnittstelle Bezeichnung 4 Schreib-/Leseköpfe: Ethernet IC-KP-B17-AIDA1 2 Schreib-/Leseköpfe:...
- Seite 9 IUH-F190-V1-* Produktbeschreibung 2.5.2 Transponder Der Schreib-/Lesekopf unterstützt Transponder vom Typ EPC Gen 2 (ISO/IEC 18000-63). Eine Auswahl an Transpondern finden Sie auf http://www.pepperl-fuchs.com. 2.5.3 Verbindungskabel zu Schreib-/Leseköpfen und Triggersensoren Zum Anschluss der Schreib-/Leseköpfe und Triggersensoren stehen passende Verbindungskabel mit Abschirmung zur Verfügung. Zubehör Bezeichnung Länge 2 m (Buchse gerade, Stecker gewinkelt)
- Seite 10 Bewahren Sie die Originalverpackung für den Fall auf, dass Sie das Gerät zu einem späteren Zeitpunkt einlagern oder verschicken. Bei Fragen wenden Sie sich bitte an Pepperl+Fuchs. Montage Der Schreib-/Lesekopf ist für die Wandmontage oder die Montage an Halterungen im Innenbereich vorgesehen.
- Seite 11 IUH-F190-V1-* Installation Montage des Schreib-/Lesekopfs Abbildung 3.1 3.3.1 Orientierung im Raum Die Ausrichtung der Antennen des Datenträgers in Bezug auf die Antenne des Schreib- /Lesekopfes beeinflusst die Reichweite des Systems. Achten Sie daher auf eine parallele Ausrichtung der Antennen zueinander. Optimale Ausrichtung des Transponders gute Kommunikation zwischen Schreib-/Lesekopf und Transponder...
- Seite 12 IUH-F190-V1-* Installation Beim gleichzeitigen Betrieb mehrerer Schreib-/Leseköpfe darf zu jedem Zeitpunkt jeweils nur ein Schreib-/Lesekopf mit einem Transponder kommunizieren. Wählen Sie den Abstand zwischen den Schreib-/Leseköpfen so, dass die Erfassungsbereiche nicht überlappen. Sie können den Erfassungsbereich durch entsprechende Änderung der Sendeleistung vergrößern oder verkleinern.
- Seite 13 IUH-F190-V1-* Installation Anschluss Schließen Sie den Schreib-/Lesekopf mit einem geschirmten Verbindungskabel (siehe Kapitel 2.5.3) an die IDENTControl-Auswerteeinheit an. Achten Sie auf eine durchgehende Schirmung, um EMV-Störungen zu vermeiden. (siehe Kapitel 3.5) Warnung! Falscher elektrischer Anschluss Beschädigung des Gerätes oder der Anlage durch falschen elektrischen Anschluss. Prüfen Sie vor Inbetriebnahme des Gerätes und der Anlage alle Anschlüsse.
- Seite 14 IUH-F190-V1-* Inbetriebnahme Inbetriebnahme Erste Inbetriebnahme Alle Schreib-/Leseköpfe IUH-F190-V1-* werden innerhalb ihres maximalen Frequenzbereiches von 865 MHz bis 868 MHz bzw. von 902 MHz bis 928 MHz mit den jeweiligen länderspezifischen Einstellungen betrieben. Dadurch werden die folgenden Parameter entsprechend der für das Land gültigen Regularien gesetzt: die maximal belegte Bandbreite die Kanalbandbreite der verwendete Kanalplan...
- Seite 15 IUH-F190-V1-* Inbetriebnahme Geräteeinstellungen Warnung! Nicht oder fehlerhaft konfiguriertes Gerät Konfigurieren Sie das Gerät, bevor Sie es in Betrieb nehmen. Durch ein nicht oder fehlerhaft konfiguriertes Gerät kann es zu Fehlern in der Anlage kommen. Vor der Inbetriebnahme des Schreib-/Lesekopfes müssen Sie die Auswerteeinheit konfigurieren.
- Seite 16 IUH-F190-V1-* Inbetriebnahme Seriell Ethernet Profibus/Profinet Befehl: WP1URC.00.02.0 .00.0C.BF.03.00.55.52.43.0 .BF.03.00.55.52.43.00.02.00 0.04 0.02.00.04 Bestätigung: - .00.06.BF.03.FF.11 .BF.03.FF.11 Antwort: .30.31 .00.06.BF.03.00.12 .BF.03.00.12 Tabelle 4.2 write parameter RC Transponder lesen enhanced read fixcode Senden Sie den Befehl enhanced read fixcode an den Schreib-/Lesekopf. Die LED "RF ON" am Schreib-/Lesekopf leuchtet blau.
- Seite 17 IUH-F190-V1-* Inbetriebnahme single read special fixcode Lesen Sie zur Kontrolle den Fixcode des Transponders im Erfassungsbereich des Schreib- Lesekopfes mit dem Befehl single read special fixcode aus. . Seriell Ethernet Profibus/Profinet Befehl: SS10 .00.04.0A.02 .0A.02 Bestätigung: - .00.06.0A.02.FF.30 .0A.02.FF.30 Antwort: .30.31.00.0E.30.0 .00.16.0A.02.00.31.00.0E.3 .0A.02.00.31.00.0E.30.00.3...
- Seite 18 Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com Änderungen vorbehalten 255758 / DOCT-2999C Copyright PEPPERL+FUCHS • Printed in Germany 10/2014...
