Montage
5.2
Armatur montieren
5.2.1
Sensorkabel montieren

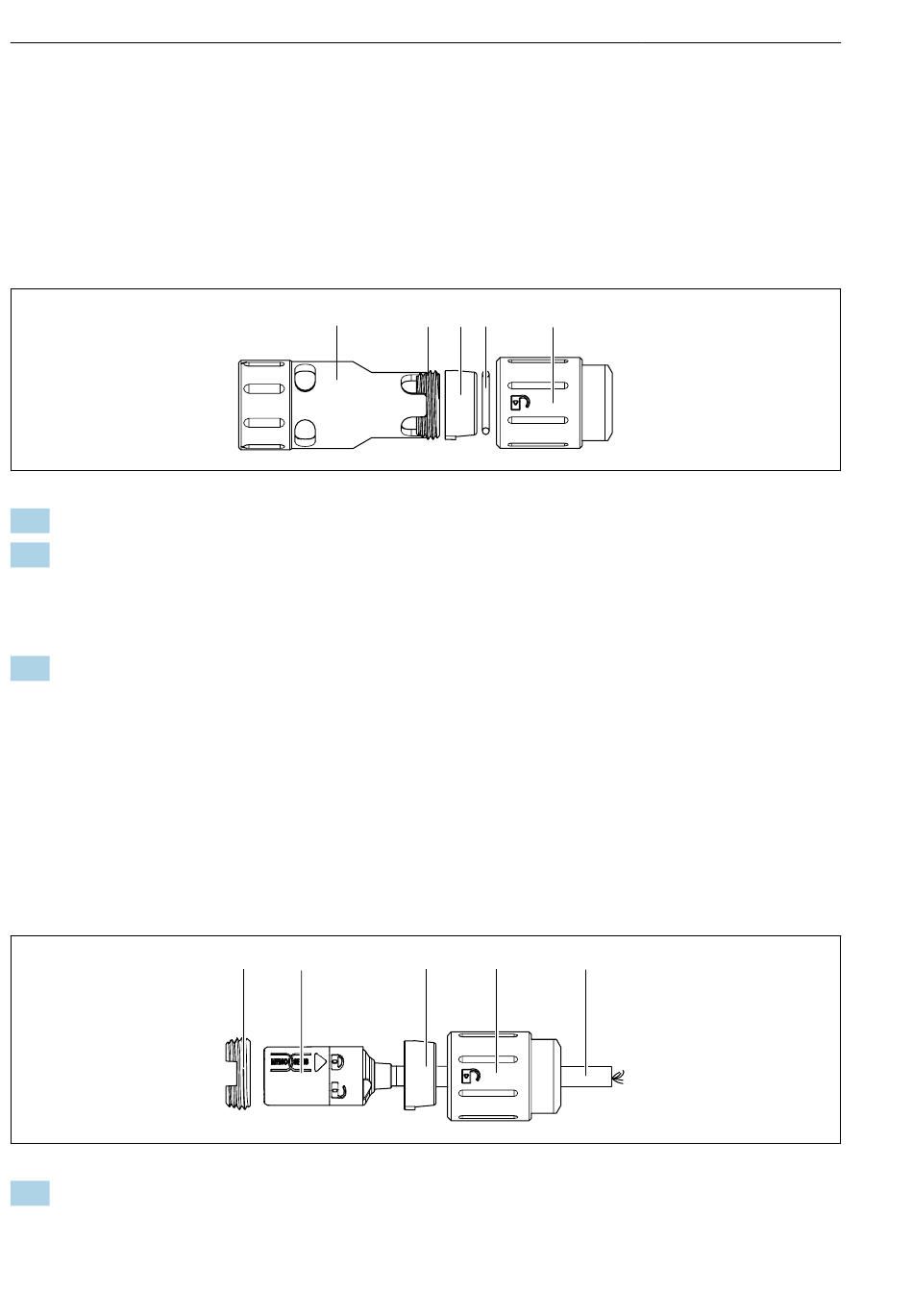

Kronenschraube für das Sensorkabel entfernen oder montieren
Die Schutzkappe dient auch als Kabelmontagewerkzeug. Mit der Schutzkappe wird die Kro-
nenschraube in der Steckerkappe herausgedreht, um das Sensorkabel zu montieren.
1.
Schutzkappe (1) von der Armatur abschrauben.
2.
Das Armaturgehäuse abschrauben.
Im Inneren der Steckerkappe (5) befindet sich eine Kronenschraube (2) mit dem
Fixierring (3) und einem O-Ring (4), die in der Steckerkappe (5) das Sensorkabel
festhalten und abdichten.
3.
Mit der Schutzkappe (1) die Kronenschraube (2) in der Steckerkappe (5) rausschrauben
und den Fixierring (3) entnehmen. Der O-Ring (4) muss dabei nicht entfernt werden.
Die Schutzkappe (1) wird dazu umgedreht und mit den Zacken in die Steckerkappe
geführt.
Sensorkabel in der Armatur montieren
Voraussetzung:
• Die Kronenschraube (1) und der Fixierring (3) sind aus der Steckerkappe für das Sensorka-
bel entfernt.
• Der O-Ring (4) muss in der Steckerkappe (4) eingesetzt sein.
1.
Das Sensorkabel (5) mit der Memosens-Kupplung (2) durch den Fixierring (3) führen
und diesen bis über die Schlosssymbole aufschieben.
8
1
1
2
2 3 4
5
3
4
5
71638868
A0056593
A0056587
