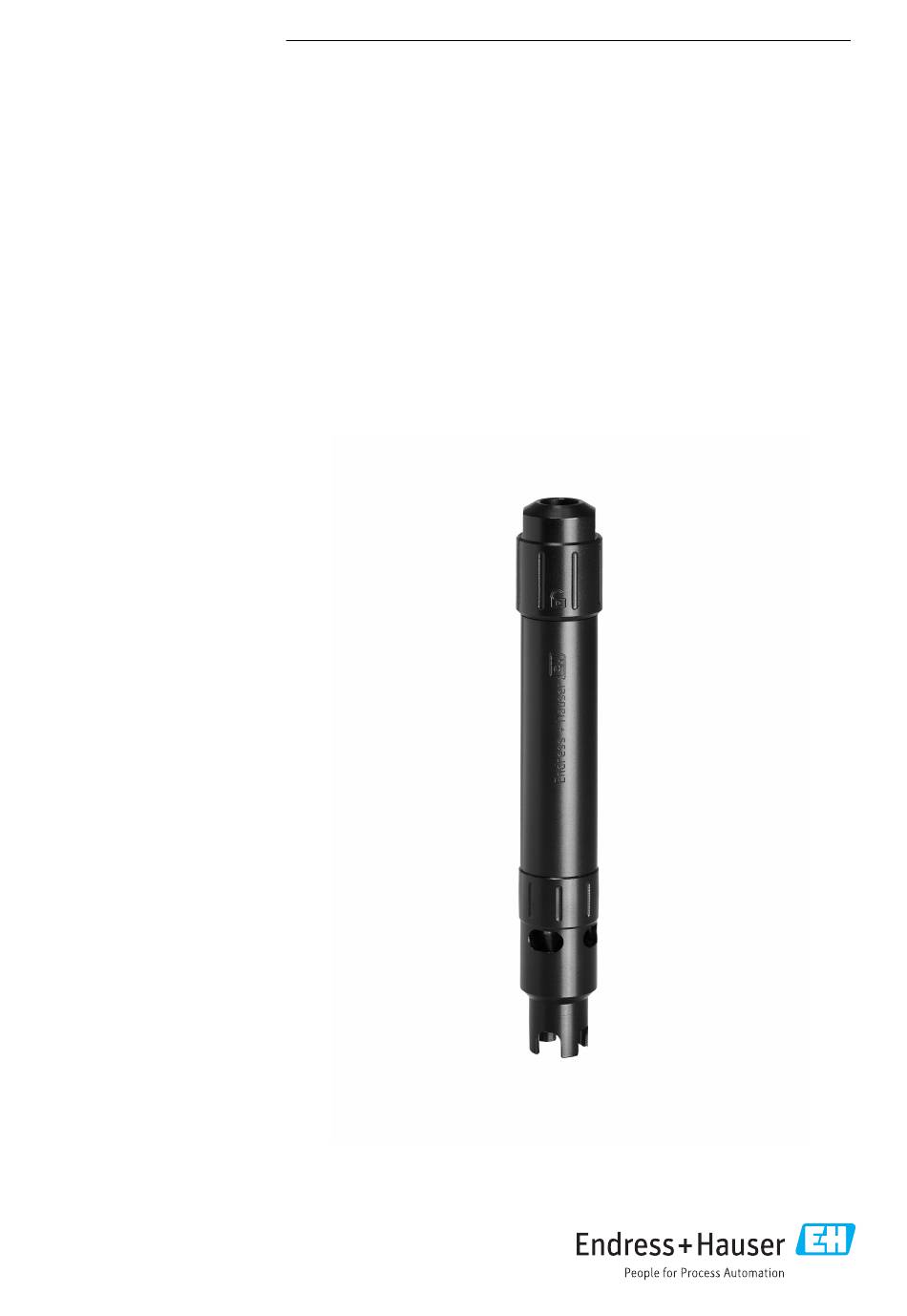

- Seite 1 Products Solutions Services BA02379C/07/DE/01.24-00 71672195 2024-09-30 Betriebsanleitung 71638868 Eintaucharmatur für den Laborbereich...
- Seite 2 Inhaltsverzeichnis 71638868 Inhaltsverzeichnis Hinweise zum Dokument ..3 Warnhinweise ..... . . 3 Verwendete Symbole ....3 Grundlegende Sicherheitshin- weise .
- Seite 3 71638868 Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
- Seite 4 Grundlegende Sicherheitshinweise 71638868 Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen.
- Seite 5 71638868 Produktbeschreibung Störsicherheit Störsicherheit • Das Produkt ist gemäß den gültigen internationalen Normen für den Industriebereich auf elektromagnetische Verträglichkeit geprüft. • Die angegebene Störsicherheit gilt nur für ein Produkt, das gemäß den Anweisungen in die- ser Betriebsanleitung angeschlossen ist. Produktsicherheit 2.6.1...
- Seite 6 Warenannahme und Produktidentifizierung 71638868 Warenannahme und Produktidentifizierung Warenannahme Nach Erhalt der Lieferung: Verpackung auf Beschädigungen prüfen. Schäden unverzüglich dem Hersteller melden. Beschädigte Komponenten nicht installieren. Den Lieferumfang anhand des Lieferscheins prüfen. Typenschilddaten mit den Bestellangaben auf dem Lieferschein vergleichen.
- Seite 7 71638868 Montage 4.2.3 Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 70839 Gerlingen Deutschland Lieferumfang Der Lieferumfang besteht aus: • Armatur • Betriebsanleitung ‣ Bei Rückfragen: An Ihren Lieferanten oder an Ihre Vertriebszentrale wenden. Montage Montagebedingungen 5.1.1 Abmessungen Ø 36 (1.42) Ø...
- Seite 8 Montage 71638868 Armatur montieren 5.2.1 Sensorkabel montieren Kronenschraube für das Sensorkabel entfernen oder montieren Die Schutzkappe dient auch als Kabelmontagewerkzeug. Mit der Schutzkappe wird die Kro- nenschraube in der Steckerkappe herausgedreht, um das Sensorkabel zu montieren. 2 3 4 A0056593 Schutzkappe (1) von der Armatur abschrauben.
- Seite 9 71638868 Montage Das Sensorkabel (5) durch die Steckerkappe (4) führen. Der Fixierring (3) muss dabei an der Nut in der Steckerkappe (4) ausgerichtet und eingeschoben werden. Die Memosens- Kupplung (2) bleibt dabei in der Steckerkappe (4). Die Memosens-Kupplung (2) mit der Kronenschraube (1) in der Steckerkappe (4) befes- tigen.
- Seite 10 Wartung 71638868 Schutzkappe entfernen ‣ A0056588 Die Schutzkappe (1) am unteren Ende des Armaturgehäuses (2) abschrauben. Schutzkappe montieren Die Schutzkappe (1) am unteren Ende des Armaturgehäuse (2) gerade auf das Gewinde drücken. Die Schutzkappe (1) über das Gewinde handfest mit ca 1,5 Nm anschrauben. Dabei darauf achten, dass die Schutzkappe (1) gerade auf dem Gewinde sitzt.
- Seite 11 71638868 Reparatur WARNUNG Toxische Bestandteile in Schmierstoffen. Der Kontakt mit hautreizenden Schmierstoffen kann Reizungen, Rötungen oder Allergien ver- ursachen. ‣ Nur das beiliegende Fett im Servicekit verwenden. WARNUNG Elektrostatischer Aufladung in industriellen Umgebungen. Verletzungsgefahr! ‣ ESD-Schutzmaßnahmen durchführen mit ableitfähiger Schutzkleidung.
- Seite 12 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣...
- Seite 13 71638868 Zubehör Gerätespezifisches Zubehör Liquiline Mobile CML18 • Multiparameter Handmessgerät für Labor und Feld • Zuverlässiger Messumformer mit Display und App-Anbindung • Produktkonfigurator auf der Produktseite: www.endress.com/CML18 Betriebsanleitung BA02002C Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cyk10...
- Seite 14 Technische Daten 71638868 8.2.2 Leitfähigkeit-Sensoren Memosens CLL47E • Konduktiver Leitfähigkeitssensor für Labor- und Stichprobenmessungen im Feld • Digital mit Memosens 2.0 Technologie • Vier-Elektroden-Sensor mit weitem Messbereich • Produktkonfigurator auf der Produktseite: www.endress.com/cll47e Technische Information TI01529C 8.2.3 Sauerstoff-Sensoren Memosens COL37E •...
- Seite 15 71638868 Technische Daten Druck-Temperatur-Diagramm p[pa] p[psi] p[bar] 140000 120000 100000 60000 40000 20000 T[°C] T[°F] 104 122 140 158 A0056351 3 Druck-Temperatur-Diagramm Temperatur Druck Konstruktiver Aufbau 9.4.1 Bauform, Maße → Kapitel "Montage" 9.4.2 Gewicht 195 g (6,88 oz) 9.4.3...
