Huawei SUN2000-M2 Kurzanleitung Seite 92

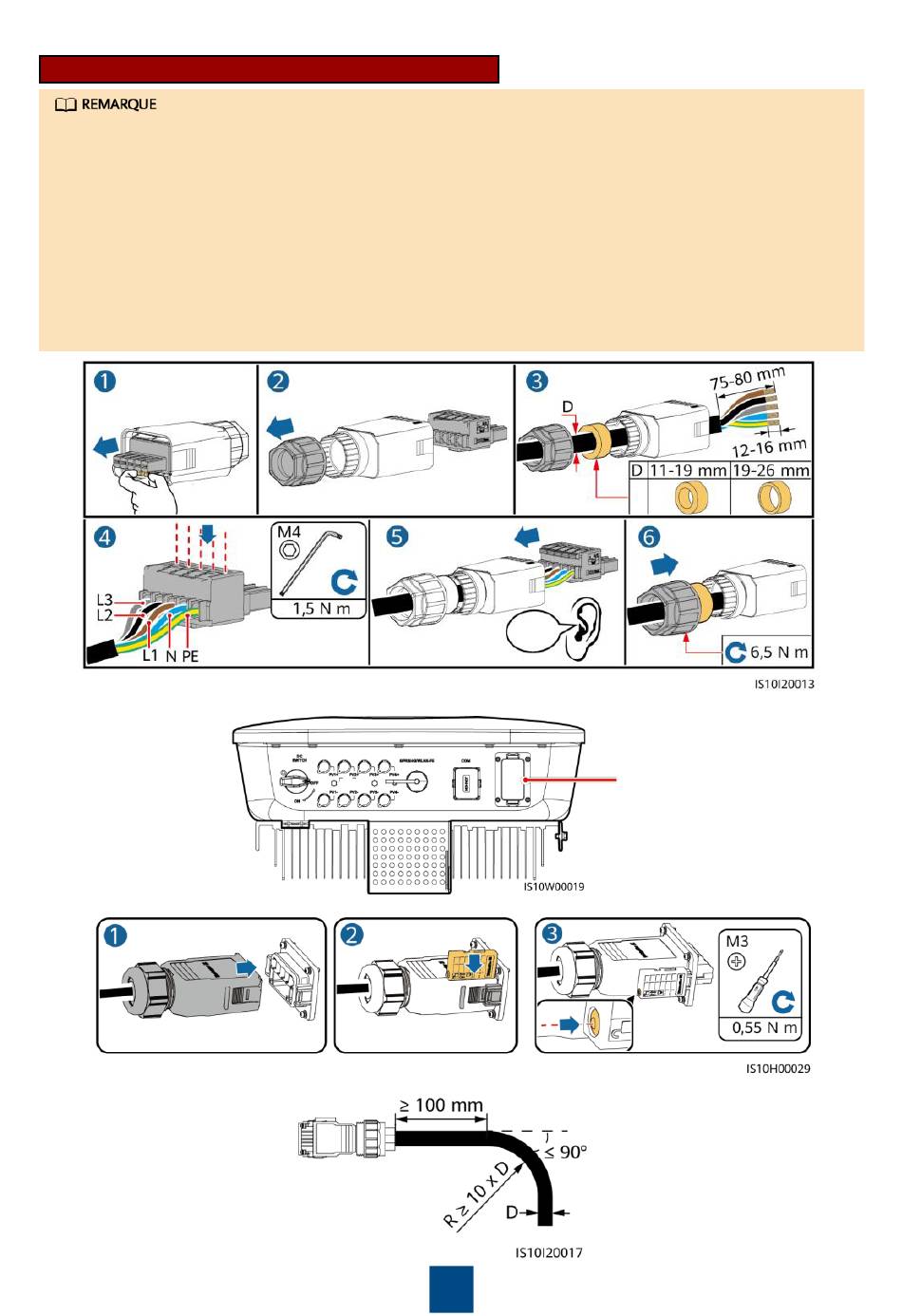

Câble à cinq conducteurs (L1, L2, L3, N et PE)
• Cette section décrit comment connecter un câble d'alimentation de sortie CA à cinq
conducteurs à un connecteur CA.
Un câble d'alimentation de sortie CA à trois conducteurs peut être connecté de la même
•
façon. Un câble à trois conducteurs (L1, L2 et L3) n'est pas connecté au fil neutre ni au fil PE.
Un câble d'alimentation de sortie CA à quatre conducteurs ou à cinq conducteurs peut être
•
connecté de la même façon. Le câble à quatre conducteurs (L1, L2, L3 et PE) n'est pas connecté au
fil N (neutre), tandis que le câble à quatre conducteurs (L1, L2, L3 et N) n'est pas connecté au fil PE.
Retirez les couches d'isolation du câble d'alimentation de sortie CA de la longueur recommandée (12
•
à 16 mm) pour vous assurer que les conducteurs du câble soient complètement à l'intérieur des
points d'insertion du conducteur et qu'aucune couche d'isolation ne soit compressée dans les points
d'insertion du conducteur. Serrez les conducteurs du câble avec un couple de 1,5 N m. Sinon,
l'appareil risquerait de ne pas fonctionner correctement ou d'être endommagé lors des opérations.
2. Raccordez le connecteur CA au port de sortie CA.
3. Vérifiez l'acheminement du câble d'alimentation de sortie CA.
Clic
7
Port de sortie CA (AC)
