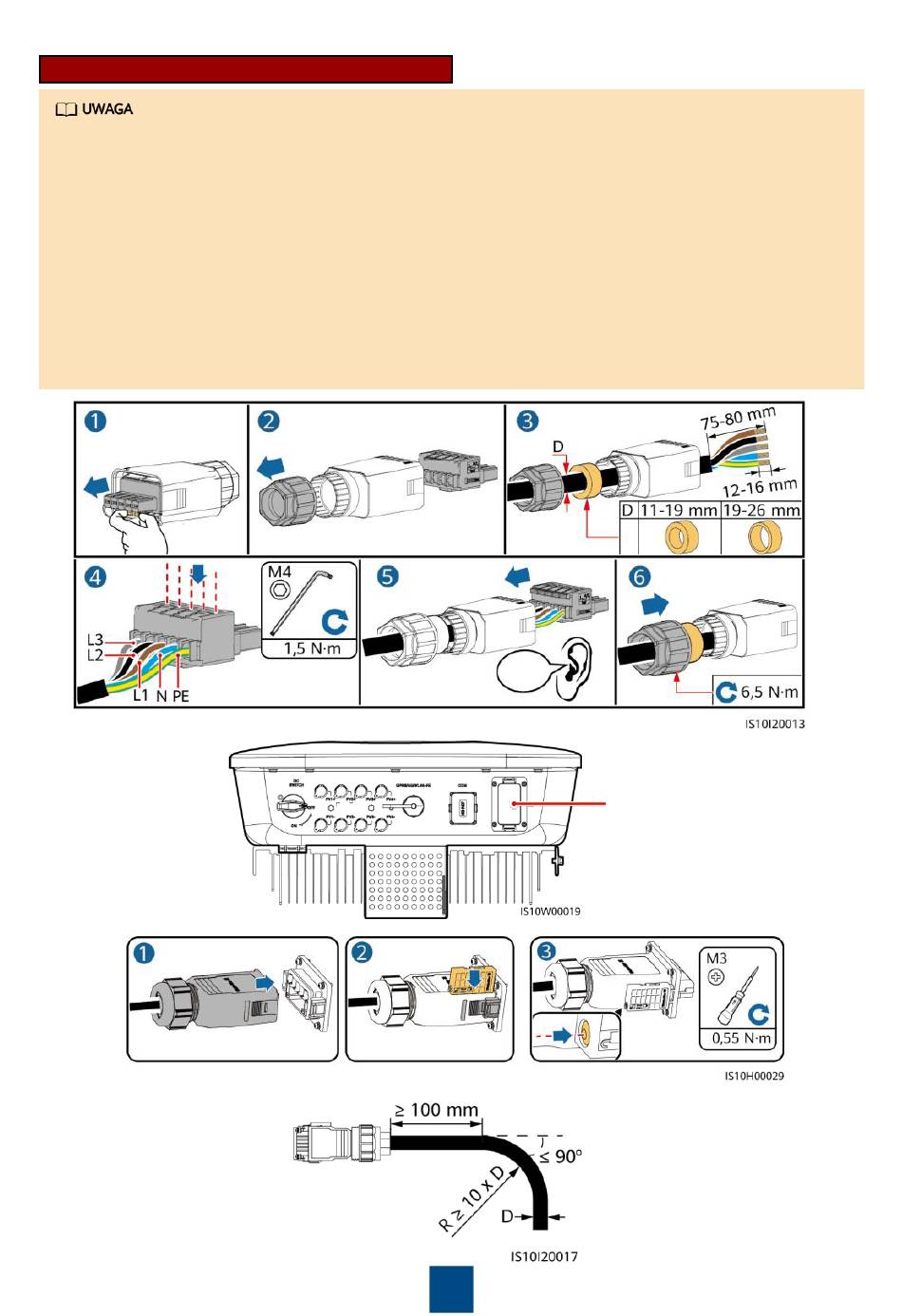

Kabel pięciożyłowy (L1, L2, L3, N i PE)
W tej części opisano, w jaki sposób podłączyć pięciożyłowy wyjściowy kabel zasilania AC do
•
złącza AC.
• Trójżyłowy wyjściowy kabel zasilania AC można podłączyć w podobny sposób. Kabel
trójżyłowy (L1, L2 i L3) nie jest podłączony do przewodu neutralnego ani przewodu PE.
• Czterożyłowy lub pięciożyłowy wyjściowy kabel zasilania AC można podłączyć w podobny
sposób. Kabel czterożyłowy (L1, L2, L3 i PE) nie jest podłączony do przewodu neutralnego,
a kabel czterożyłowy (L1, L2, L3 i N) nie jest podłączony do przewodu PE.
• Zdejmij warstwy izolacyjne kabla zasilania wyjścia AC na zalecanej długości (12–16 mm),
aby mieć pewność, że żyły przewodu są całkowicie wetknięte do punktów wprowadzania, a
warstwa izolacyjna nie znajduje się w żadnym z nich. Dokręć żyły kabla o moment 1,5 N·m.
W przeciwnym razie urządzenie może nie działać prawidłowo lub ulec uszkodzeniu
podczas operacji.
2. Podłączyć złącze AC do portu wyjścia AC.
3. Sprawdzić poprowadzenie wyjściowego kabla zasilania AC.
Klik-
nięcie
Port wyjścia AC (AC)
