Huawei SUN2000-M2 Kurzanleitung Seite 148

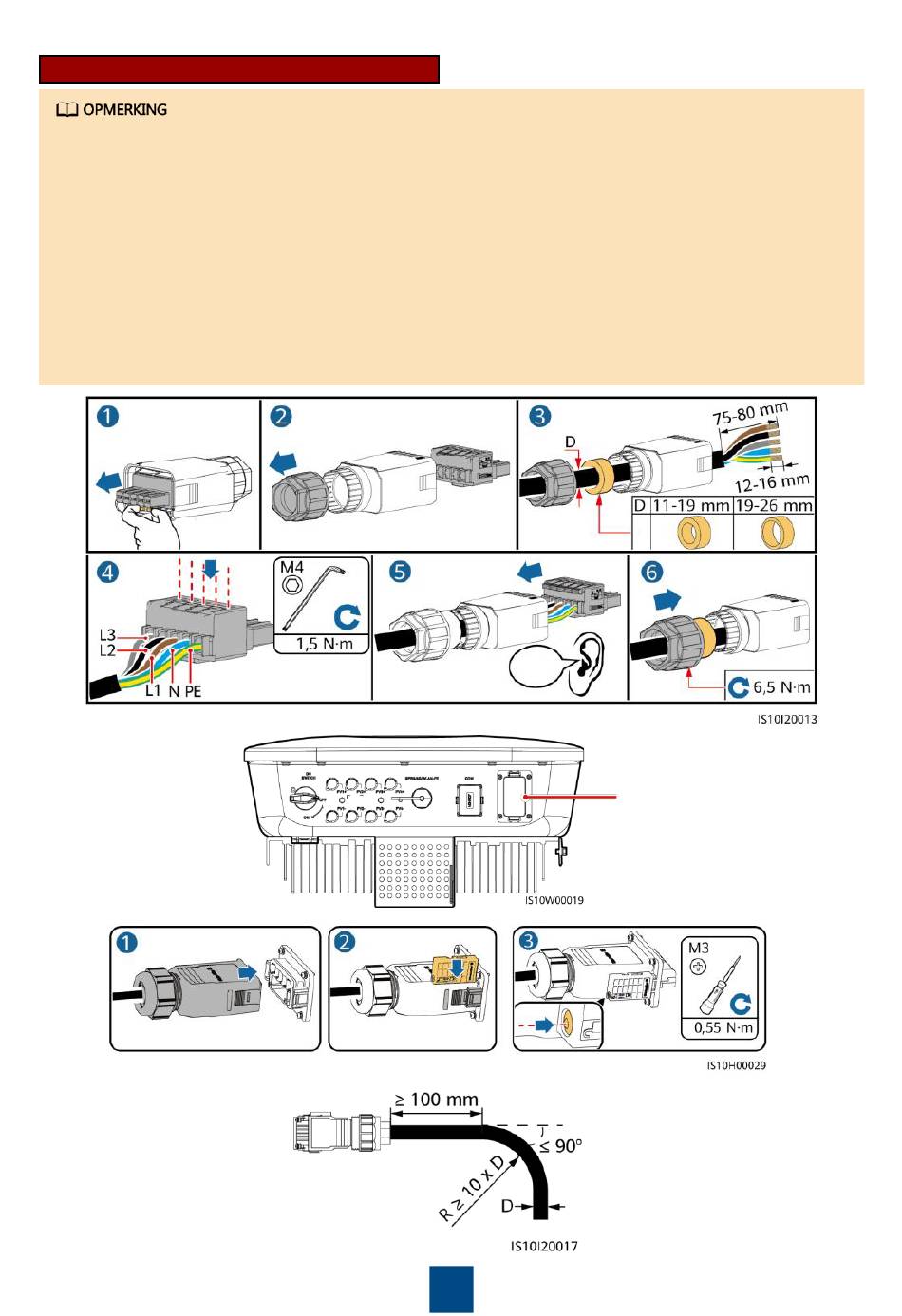

Vijfaderige kabel (L1, L2, L3, N en PE)
In dit gedeelte wordt beschreven hoe u een vijfaderige AC-uitgangskabel aansluit op een
•
AC-connector.
• Een drieaderige AC-uitgangskabel kan op dezelfde manier worden aangesloten. De
drieaderige kabel (L1, L2 en L3) wordt niet aangesloten op de nuldraad of de PE-draad.
• Een vieraderige of vijfaderige AC-uitgangskabel kan op dezelfde manier worden aangesloten.
De vieraderige kabel (L1, L2, L3 en PE) wordt niet aangesloten op de nuldraad en de
vieraderige kabel (L1, L2, L3 en N) wordt niet aangesloten op de PE-draad.
• Strip de isolatielagen van de AC-uitgangskabel over de aanbevolen lengte (12–16 mm) om er
zeker van te zijn dat de kabelgeleiders zich volledig binnen de ingangspunten van de geleider
bevinden en dat er geen isolatielaag in de ingangspunten van de geleider wordt gedrukt.
Haal de kabelgeleiders aan met een aanhaalmoment van 1,5 N· m. Anders werkt het
apparaat mogelijk niet goed of raakt het tijdens het gebruik beschadigd.
2. Sluit de AC-connector aan op de AC-uitgangspoort.
3. Controleer het traject van de AC-uitgangskabel.
Klik
7
AC-uitgangspoort (AC)
