Huawei SUN2000-M2 Kurzanleitung Seite 205

3.4
Instalação dos cabos de alimentação de entrada CC
1. Certifique-se de que a saí da do módulo FV esteja bem aterrada.
2. Use os terminais de metal positivo e negativo Staubli MC4 e os conectores CC fornecidos com
o inversor solar. A utilização de terminais de metal positivo e negativo e de conectores CC
incompatí veis pode resultar em consequências graves. O dano causado ao dispositivo não é
coberto pela garantia.
3. A tensão de entrada CC do SUN2000 não deve exceder a 1080 V CC em nenhuma
circunstância.
4. Antes de instalar o cabo de alimentação de entrada CC, identifique as polaridades do cabo
para garantir as conexões corretas dos cabos.
5. Se o cabo de alimentação de entrada CC estiver ligado de forma inversa, não opere o seletor
CC nem os conectores positivo e negativo imediatamente. Deixar de fazer isso pode causar
dano ao dispositivo, o que não é coberto por nenhuma garantia. Aguarde até que a
irradiação solar diminua à noite e a corrente da cadeia FV seja reduzida para menos de 0,5 A.
Em seguida, coloque o seletor CC na posição OFF, remova os conectores positivo e negativo,
e corrija as polaridades do cabo de alimentação de entrada CC.

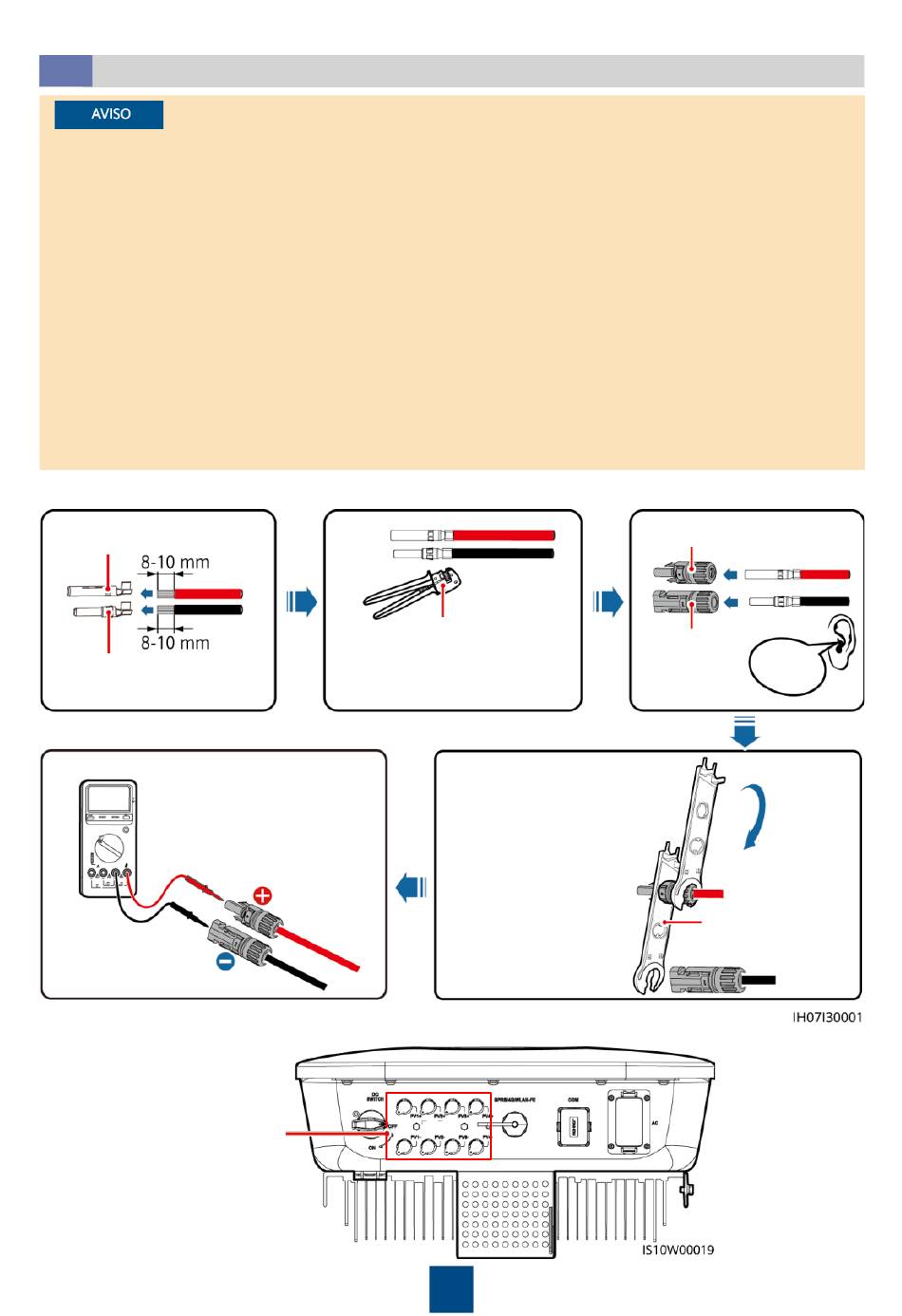

1. Monte os conectores CC.
Terminal de metal positivo
Terminal de metal
negativo
Certifique-se de que as
polaridades dos cabos
estejam corretas.
2. Conecte os cabos de alimentação de entrada CC.
Terminais de entrada CC
PV-CZM-22100/19100 (Staubli)
Certifique-se de que o cabo
não possa ser puxado
depois de ser crimpado.
Use a chave mostrada
na figura para apertar
a porca de
travamento. Quando
a chave desliza
durante o aperto,
significa que a porca
de travamento foi
apertada.
8
Conector positivo
Conector
Clique
negativo
PV-MS-HZ
Chave de boca
(Staubli)
