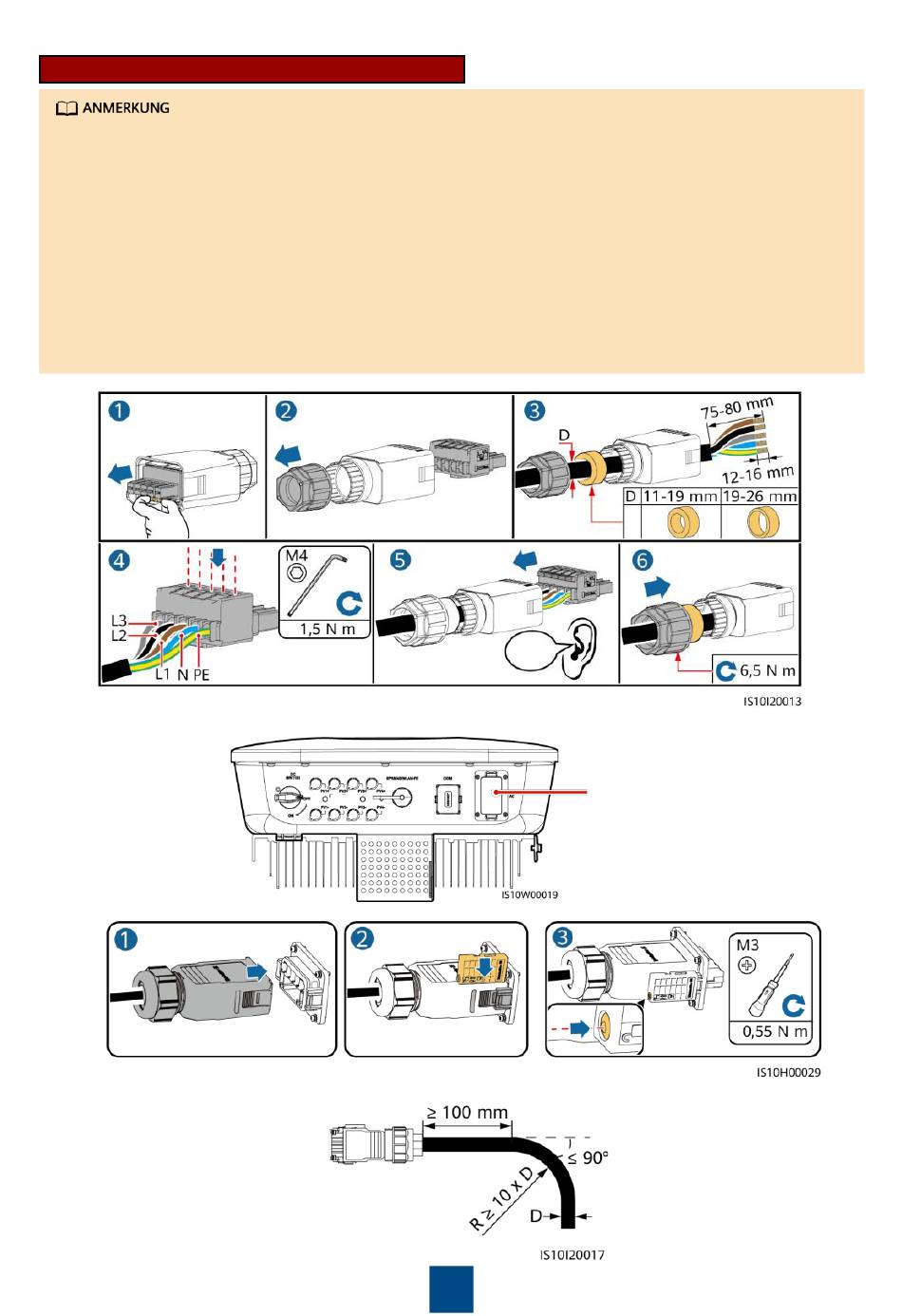

Fünfadriges Kabel (L1, L2, L3, N und PE)
In diesem Abschnitt wird beschrieben, wie ein fünfadriges AC-Ausgangsstromkabel an einen
AC-Steckverbinder angeschlossen wird.
Ein dreiadriges AC-Ausgangsstromkabel kann auf ähnliche Weise angeschlossen werden. Das
dreiadrige Kabel (L1, L2 und L3) wird nicht mit dem Neutralleiter oder dem PE-Kabel
verbunden.
Ein vieradriges oder fünfadriges AC-Ausgangsstromkabel können auf ähnliche Weise
angeschlossen werden. Das vieradrige Kabel (L1, L2, L3 und PE) wird nicht mit dem N-Kabel
verbunden und das vieradrige Kabel (L1, L2, L3 und N) wird nicht mit dem PE-Kabel verbunden.
Isolieren Sie das AC-Ausgangsstromkabel auf die empfohlene Länge (12 – 16 mm) ab, um
sicherzustellen, dass die Kabelleiter vollständig innerhalb der Leitereinführungspunkte liegen
und keine Isolationsschicht in die Leitereinführungspunkte eingepresst wird. Ziehen Sie die
Kabelleiter mit einem Drehmoment von 1,5 N m an. Andernfalls kann es zu
Funktionsstörungen oder Beschädigungen des Geräts während des Betriebs
2. Schließen Sie den AC-Steckverbinder an den AC-Ausgangsanschluss an.
3. Ü berprüfen Sie die Verlegung des AC-Ausgangsstromkabels.
Klick
AC-Ausgangsanschluss
7
kommen.
