3.4
Instalowanie wejściowych kabli zasilania DC
1. Upewnić się, że wyjście modułu PV jest dobrze odizolowane od uziemienia.
2. Należy korzystać z dodatnich i ujemnych przyłączy metalowych Staubli MC4 i złączy DC
dostarczanych wraz z falownikiem solarnym. Korzystanie z niezgodnych dodatnich i ujemnych
przyłączy metalowych i złączy DC może skutkować poważnymi konsekwencjami.
Spowodowane uszkodzenia nie są objęte gwarancją.
3. W żadnym wypadku napięcie wejścia DC w SUN2000 nie może przekraczać 1080 V DC.
4. Przed instalacją wejściowego kabla zasilania DC oznaczyć biegunowość kabli, aby zapewnić
prawidłowość połączeń.
5. Jeśli wejściowy kabel zasilania DC jest podłączony odwrotnie, natychmiast należy przestać
używać przełącznika DC, a także złączy dodatniego i ujemnego. W przeciwnym razie może
dojść do uszkodzenia urządzenia, które nie jest objęte żadną gwarancją. Należy poczekać, aż
irradiancja słoneczna zmniejszy się w nocy, a prąd w łańcuchu PV spadnie do wartości poniżej
0,5 A. Następnie ustawić przełącznik DC w pozycji wyłączenia (OFF), odłączyć złącza dodatnie
i ujemne oraz skorygować biegunowość wejściowego kabla zasilania DC.

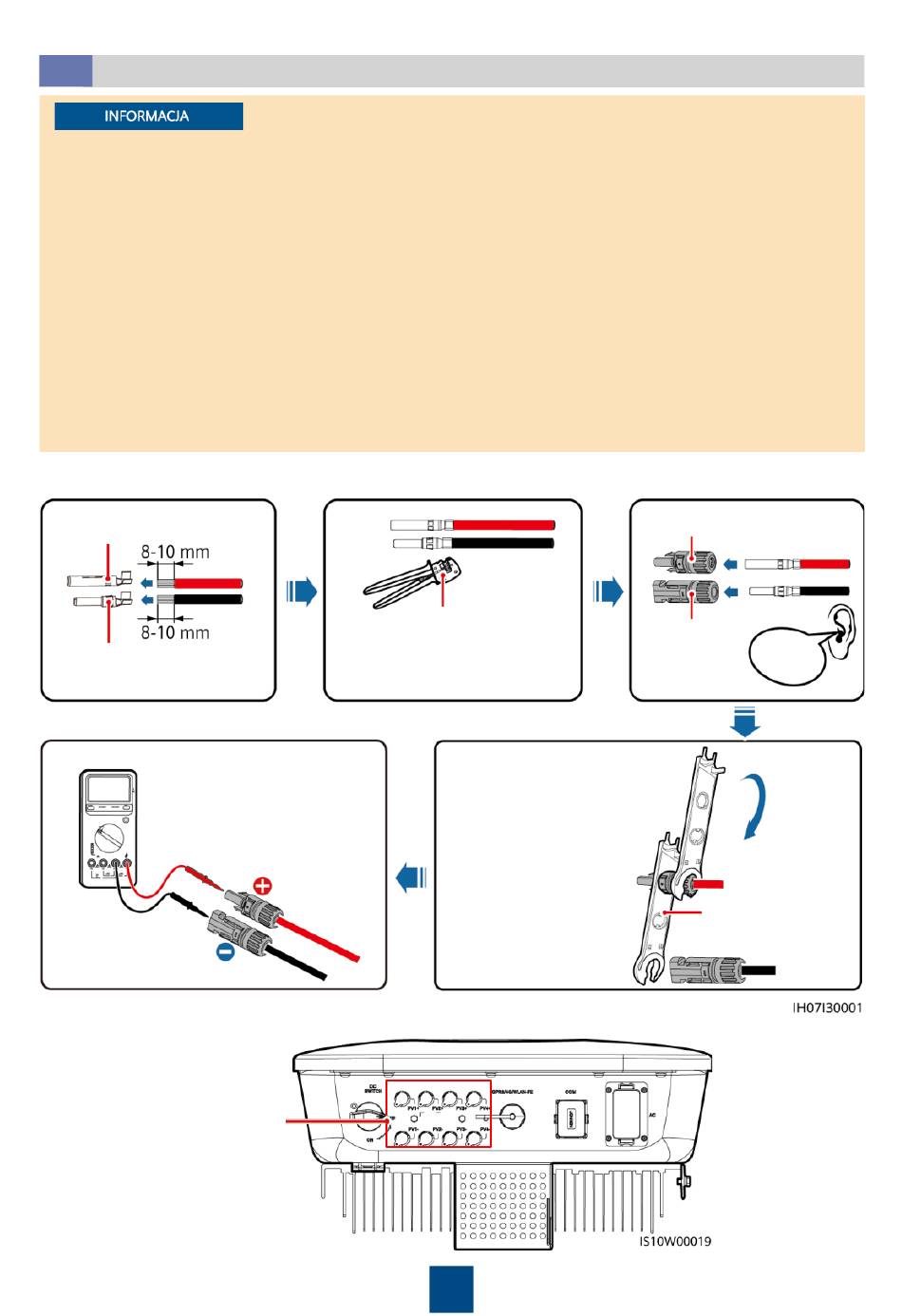

1. Zamontować złącza DC.
Dodatnie przyłącze
metalowe
Ujemne przyłącze
metalowe
Sprawdzić, czy
biegunowość kabla
jest prawidłowa.
2. Podłączyć wejściowe kable zasilania DC.
Przyłącza wejścia DC
PV-CZM-22100/19100 (Staubli)
Upewnić się, że po
zaciśnięciu wyjęcie kabla
nie będzie możliwe.
Aby dokręcić nakrętkę
zabezpieczającą, użyć
klucza wskazanego na
rysunku. Jeśli klucz
ślizga się podczas
dokręcania, oznacza
to, że nakrętka
zabezpieczająca
została dokręcona.
8
Złącze dodatnie
Złącze
Klik-
ujemne
nięcie
PV-MS-HZ
Klucz widełkowy
(Staubli)
