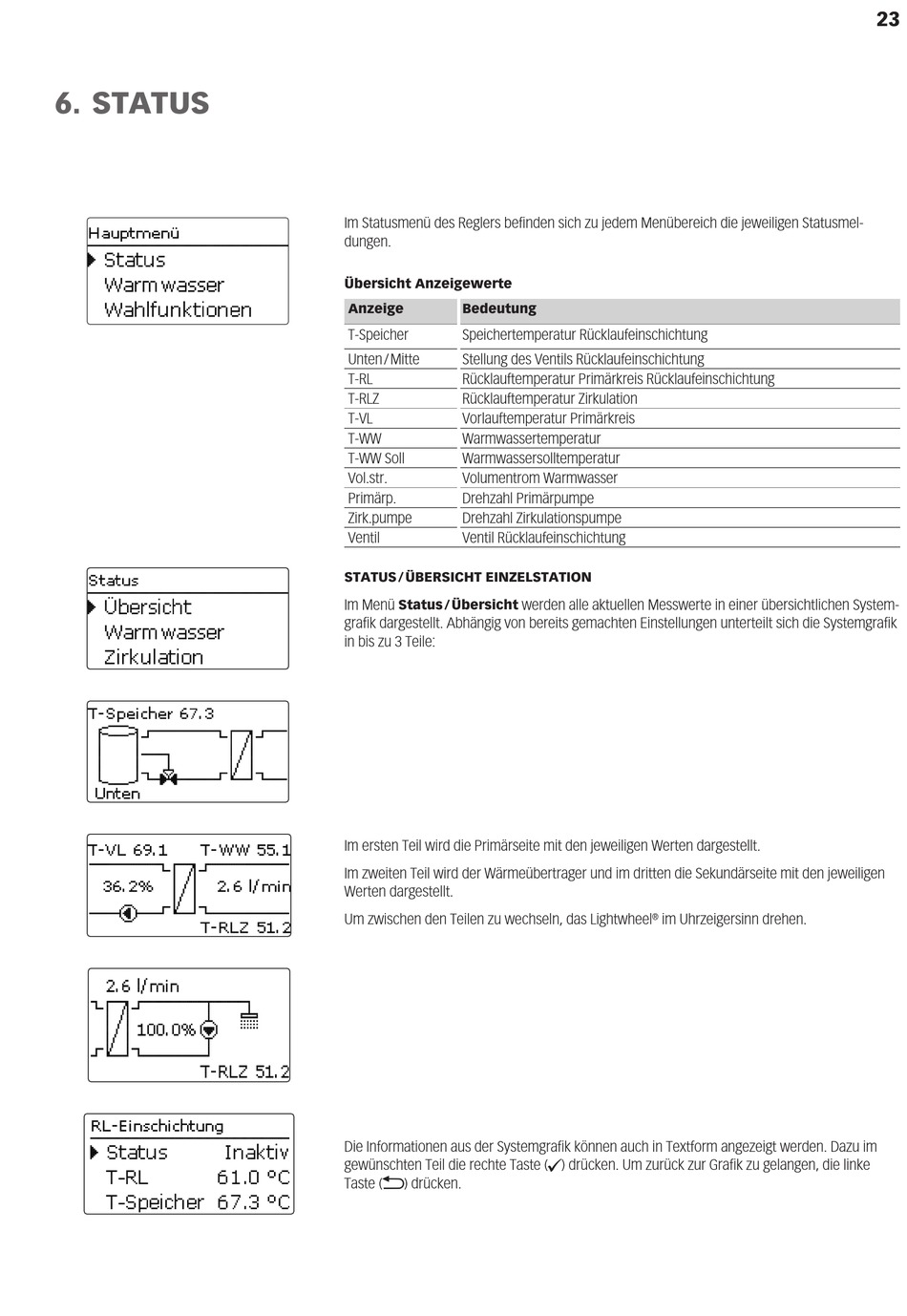

6. STATUS
Im Statusmenü des Reglers befinden sich zu jedem Menübereich die jeweiligen Statusmel-
dungen.
Übersicht Anzeigewerte
Anzeige Bedeutung
T-Speicher Speichertemperatur Rücklaufeinschichtung
Unten / Mitte Stellung des Ventils Rücklaufeinschichtung
T-RL Rücklauftemperatur Primärkreis Rücklaufeinschichtung
T-RLZ Rücklauftemperatur Zirkulation
T-VL Vorlauftemperatur Primärkreis
T-WW Warmwassertemperatur
T-WW Soll Warmwassersolltemperatur
Vol.str. Volumentrom Warmwasser
Primärp. Drehzahl Primärpumpe
Zirk.pumpe Drehzahl Zirkulationspumpe
Ventil Ventil Rücklaufeinschichtung
STATUS / ÜBERSICHT EINZELSTATION
Im Menü Status / Übersicht werden alle aktuellen Messwerte in einer übersichtlichen System-
grafik dargestellt. Abhängig von bereits gemachten Einstellungen unterteilt sich die Systemgrafik
in bis zu 3 Teile:
Im ersten Teil wird die Primärseite mit den jeweiligen Werten dargestellt.
Im zweiten Teil wird der Wärmeübertrager und im dritten die Sekundärseite mit den jeweiligen
Werten dargestellt.
Um zwischen den Teilen zu wechseln, das Lightwheel
Die Informationen aus der Systemgrafik können auch in Textform angezeigt werden. Dazu im
gewünschten Teil die rechte Taste (✓) drücken. Um zurück zur Grafik zu gelangen, die linke
Taste ( ⟲ ) drücken.
im Uhrzeigersinn drehen.
®
23
