WARTUNG
Ersetzten der Kohlebürsten
Hinweis: Vor einer Kohlebürstenkontolle ist die Ma-
schine vom Stromnetz trennen.
Die Lebensdauer der Kohlebürsten hängt von dem Ein-
satz des Motors ab. Bei der neuen Maschine sind die
Kohlebürsten nach 50 Betriebsstunden ein erstes Mal
zu kontrollieren. Alle weiteren 10 Betriebsstunden ist
diese Kontrolle zu wiederholen damit der Motor kein
Schaden nimmt. Die Kontrolle wird wie folgend vorge-
nommen:

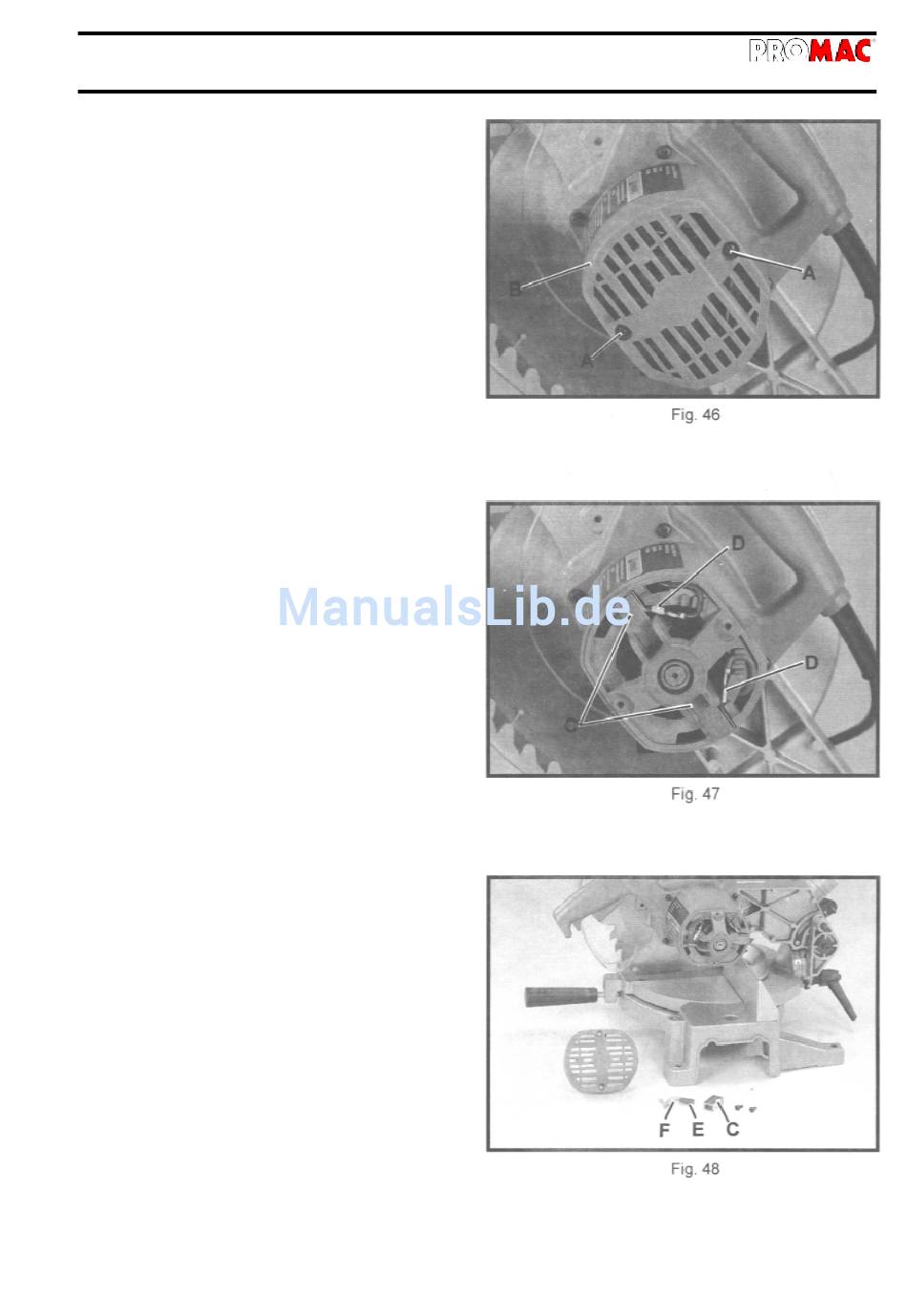

1.
Die zwei Schrauben (A) Fig. 46 demontieren
und den Motorendeckel (B) entfernen.
2.
Die Kohlebürsten sind in zwei Haltern (C) mon-
tiert Fig. 47. Die Stecker (D) vom Halter de-
montieren und diese mit den Kohlebürsten aus-
bauen.
3.
Die Abbildung Fig. 48 zeigt eine ausgebaute
Kohlebürste (E) und Kohlenhalter (C). Wenn die
Kohlebürste kürzer als 7mm, die Bürstenfeder
ausgeglüht oder beschädigt ist, sind beide Koh-
lebürsten zu ersetzten.
4.
Der Einbau der Kohlebürsten erfolgt in umge-
kehrter Reihenfolge wie in Punkt 1. und 2. be-
schrieben.
356C
17
