Sicherheitsvorschriften
20.Schadhafte Maschinenteile prüfen. Beschädigte Schutzvorrichtungen oder andere Teile sollten vor dem weiteren Betrieb ein-
wandfrei repariert oder ausgetauscht werden.
21.Maschine nie während des Betriebs verlassen. Immer die Netzversorgung abschalten. Maschine erst verlassen, wenn diese
vollständig zum Stillstand gekommen ist.
22.Alkohol, Medikamente, Drogen: Maschine nie unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen.
23.Sicher stellen, dass die Maschine von der Netzversorgung getrennt ist, bevor Arbeiten an den elektrischen Anlage, am Antriebsmotor
etc. erfolgen.
Technische Daten
Bandmotor ........................................... 400V, 2.2Kw
Pumpenmotor ...................................... 400V, 0.1Kw
Bandgrösse ............................... 4100 x 34 x 1.1mm
Bandgeschwindigkeit ......... 20 - 80 m/Min. stufenlos
Abmessungen L/B/H ............. 1880 x 787 x 1117mm
Gewicht .......................................................... 750kg
Lärmtest im Zusammenhang mit dem Punkt 1.7.4 der Maschinenrichtlinien 89/392
- Bei normaler, gleichmässiger Belastung der Sägemaschine ist der Lärmpegel
unter (IEC 651 - IEC 804) unter 70 dB. Der Pegel kann jedoch bei verschiede-
nen problematisch spannbaren Materialien ansteigen, so dass sich das Bedienungspersonal mit einem Lärm-
schutz ausrüsten muss.
EMPFEHLUNG DER MASCHINE
- Die Maschine dient zum Schneiden von metallischen Bauteilen von unterschiedlichem Profil und Form, die in
Werkstätten, Drehereien und Stahlbau allgemein verwendet werden.
- Für die Führung der Maschine ist ein einziger Bediener erforderlich.
- Um ein gutes Einlaufen der Maschine zu erziehlen, empfiehlt sich zuerst ein jeweiliges halbstündiges Einlau-
fen ohne Belastung.
- Vor jedem Schnitt muss sichergestellt werden, dass das Werkstück sicher auf dem Schraubstock blockiert
ist und an seinen Enden entsprechend gehalten wird.
- Verwenden Sie keine Sägebänder mit Abmessungen, die nicht in den Maschinenangaben angeführt sind.
- Vor jeder eigenmächtigen Reparatur der Maschine, wenden Sie sich an Ihren Fachhändler.
AUFSTELLUNG DER MASCHINE
- Die Mindestvoraussetzung des Lokals zur Aufstellung der Maschine sind:
-
Netzspannung und Frequenz entsprechend den Merkmalen des Motors der Maschine.
-
Umgebungstemperatur von - 10°C bis + 50°C.
-
Relative Luftfeuchtigkeit nicht mehr als 90%.

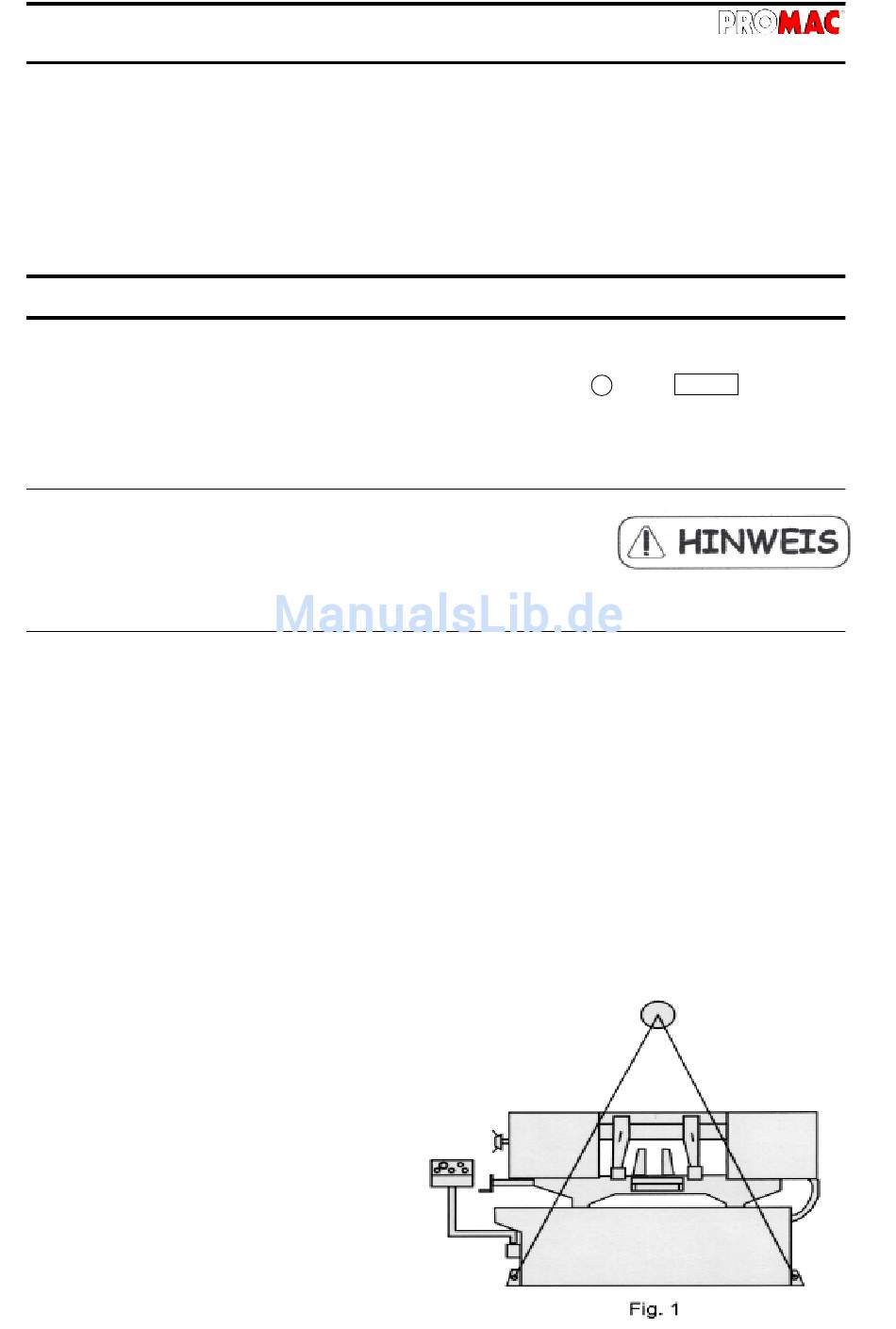

Transport der Maschine
Für den Transport der Maschine, sind die dafür vor-
gesehenen Anhängpunkte, gemäss Skizze Fig. 1.
zu verwenden.
Verankerung der Maschine
Die Maschine ist auf eine solide Zementunterlage
in einem Abstand von mindestens 800mm zur rück-
seitigen Wand aufzustellen und mittels Schrauben
und Ausdehnungsstopfen oder eingemauerten Zug-
stangen im Untergrund zu verankern. Dabei ist auf
die Nivelierung zu achten.
4
Schnittkapazitäten / mm:
90°
330
225x530
45°
275
300x275
933VTS
