BEDIENUNG DER GEHRUNGSSÄGE
356C
Sägetischverstellung

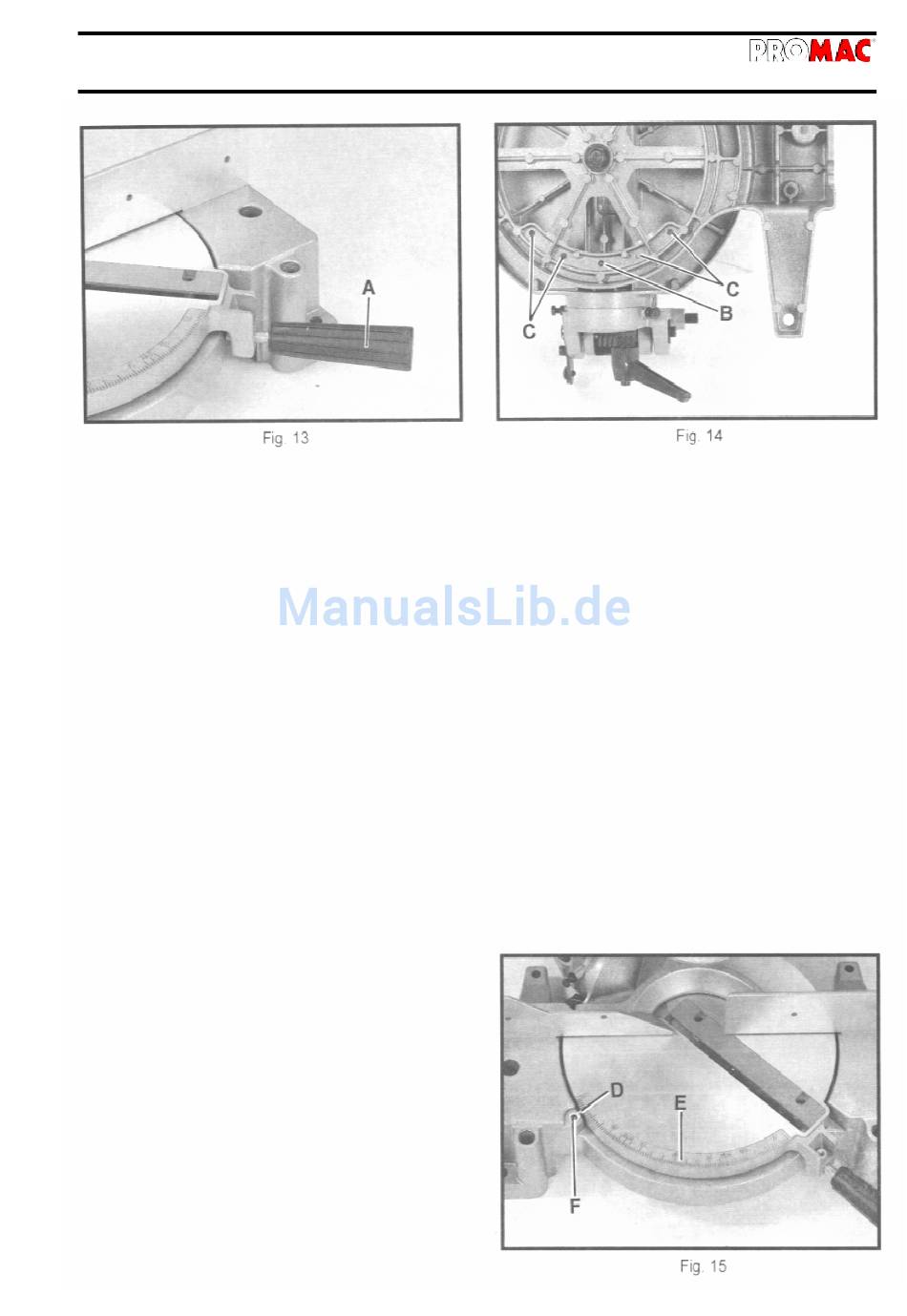

An der PROMAC Gehrungssäge kann der Sägetisch von 90° nach 45° links und rechts verstellt werden. Einfach
nur den Drehgriff (A) Fig. 13, 2 Umdrehungen lösen und den Tisch in die gewünschte Gehrung stellen.
Wichtig: Den Drehgriff (A) wieder festziehen.
Der Sägetisch ist mit positiv Einrastungen bei 90°, 22.5° und 45° links und rechts versehen. Einfach den Drehgriff
(A) Fig. 13 2 Umdrehungen lösen, den Tisch in die gewünschte Gehrung schwenken, bis die Positivstop (B) und
(C) Fig. 14 einrasten.
Wichtig: Den Drehgriff (A) wieder festziehen.
Gehrungpfeil und Skala zum Sägetisch
Den Pfeil (D) Fig. 15 zeigt die aktuelle Gehrungsstellung
des Sägetisches an. Jeder Strich der Skala (E) zählt
ein Grad.
Einstellen des Gehrungpfeils
Wenn nötig kann der Pfeil (D) Fig. 15 eingestellt wer-
den. Die Schraube (F) lösen, den Pfeil (D) einstellen
und Schraube (F) festziehen.
9
