BEDIENUNG DER GEHRUNGSSÄGE
Einstellen der Kapp-Anschläge 90°
und 45°
1.
Maschine vom Stromnetz trennen.
2.
Die Maschine senkrecht (90°) stellen und die
Feststellschraube der Kappverstellung festzie-
hen.
3.

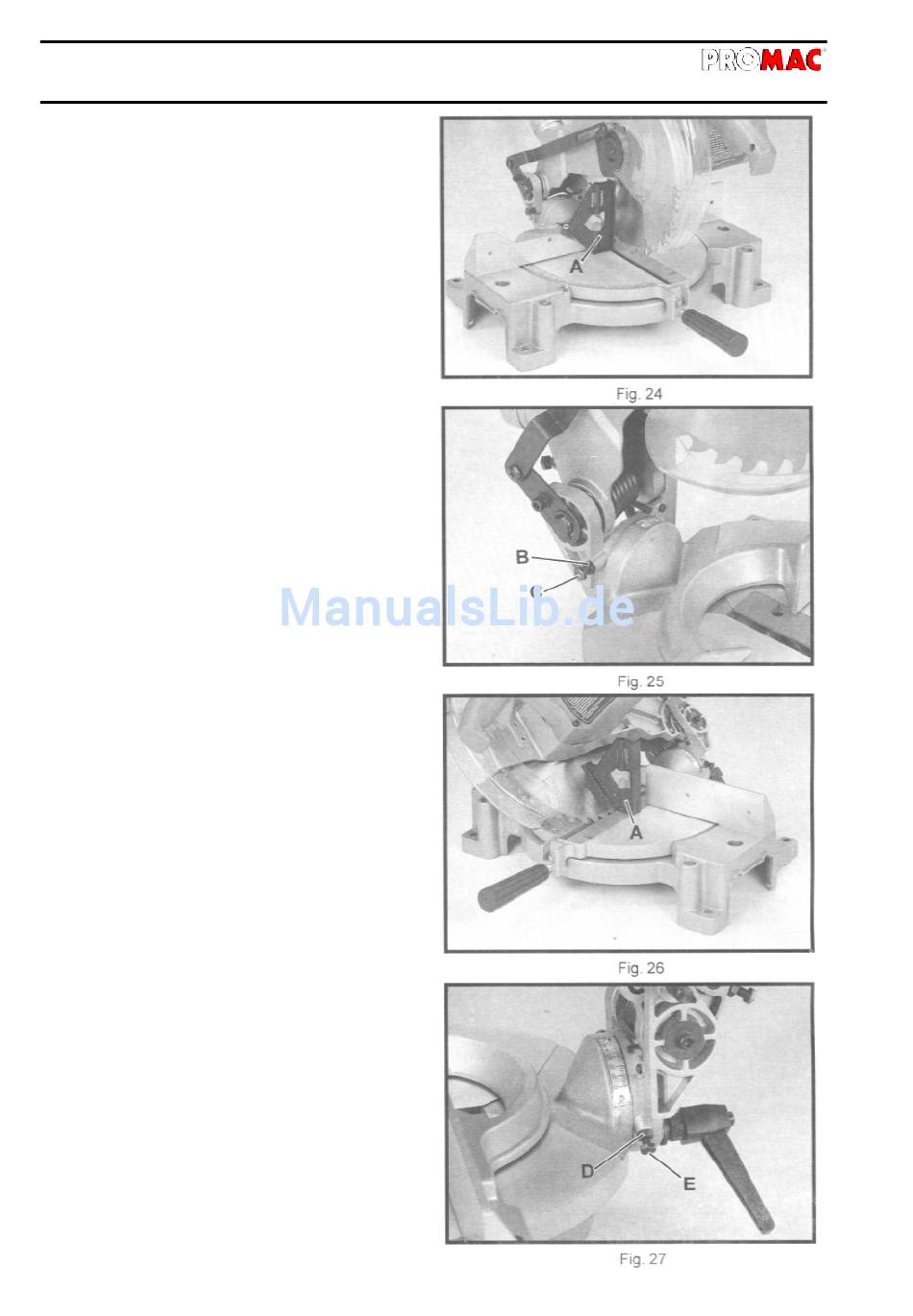

Den Winkel (A) Fig. 24 wie gezeigt ans Säge-
blatt anschlagen und kontrollieren ob dieses im
90° Winkel zum Sägetisch steht.
4.
Ist eine Korrektur nötig, die Mutter (B) Fig. 25
lösen und die Einstellschraube verstellen bis der
90° Winkel zwischen Tisch und Sägeblatt
stimmt. Die Mutter (B) festziehen.
5.
Den Feststellschraube der Kappverstellung lö-
sen und den Maschinenkopf nach links bis zum
Anschlag schwenken.
6.
Den 45° Kappwinkel mittels einer Lehre (A) Fig.
26 kontrollieren.
7.
Ist eine Korrektur nötig, die Mutter (D) Fig. 27
lösen und die Einstellschraube (E) verstellen bis
der 45° Winkel zwischen der Lehre genaustes
entspricht. Die Mutter (D) festziehen
12
356C
