BEDIENUNG DER GEHRUNGSSÄGE

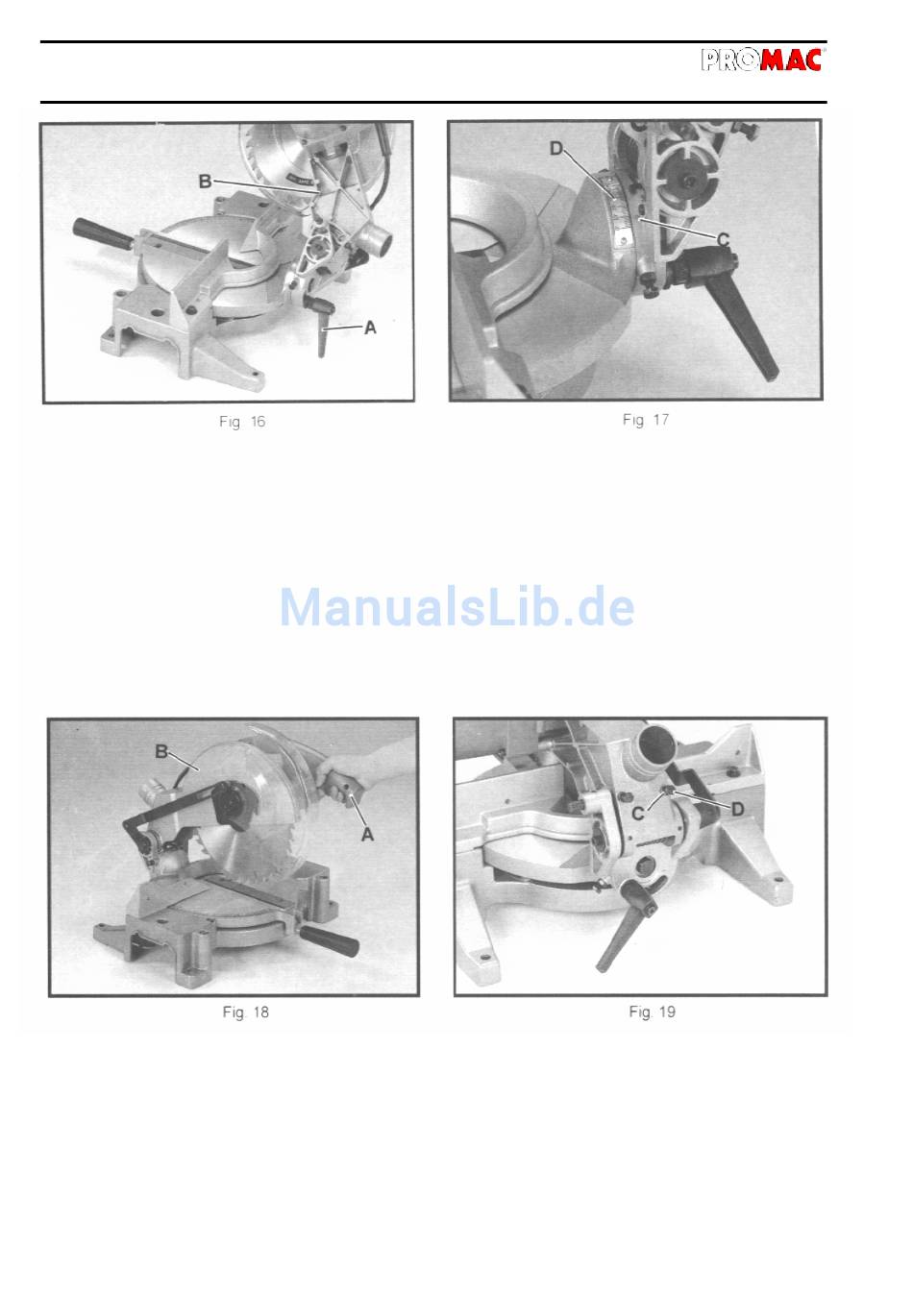

Schwenken des Sägekopfes für Kappschnitte
Mit der PROMAG Gehrungssäge können Kappschnitte zwischen 90° und 45° vorgenommen werden. Die Fests-
tellschraube (A) Fig. 16 lösen und den Sägekopf in die gewünschte Neigung schwenken.
Wichtig: Den Feststellschraube (A) wieder festziehen.
Die gewünschte Gehrung ist mittels dem Pfeil (C) Fig. 17 und der Skala (D) abzulesen. Positive Anschläge sind
bei 90° und 45° angebracht. Deren Einstellung ist im Abschnitt " Einstellen der Kappgehrungs-Anschläge" be-
schrieben.
Einstellung der Rückzugfeder des Sägekopfes
Den Sägekopf (B) Fig. 18 am Handgriff (A) ganz nach unten drücken, dann den Handgriff freilassen. Der Sägekopf
muss sich selbständig in seine Ausgangslage stellen. Wird diese Grundstellung nicht einwandfrei erreicht, muss
diese wie folgend beschrieben eingestellt werden:
1.
Die Maschine vom Stromnetz trennen.
2.
Die Mutter (C) Fig. 19 lösen und die Rückzugfeder mittels der Einstellschraube (D) je nach Bedarf span
nen oder lösen.
10
3.
Die Mutter (C) wieder festziehen.
