    BD260 / 2003.12 www.promac.ch / www.promac.fr Tischkreissäge / 355D Scie circulaire à table Bedienungsanleitung Inhaltsverzeichnis CE-Konformitätserklärung Maschinenbeschrieb Transport / Elektrischer Anschluss Befestigung der Säge 6 - 8 Sicherheitsvorschriften, Sicherheitshinweise Technische Daten, Maschinenbeschrieb Montageanleitung Führungen 12 - 15 Einstellungen, Sägeblatt wechseln...
  • Seite 2 AN 50027479 0001 vom 11.06.2003 AE 50028545 0001 vom 03.07.2003 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 355D sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG ent- spricht.

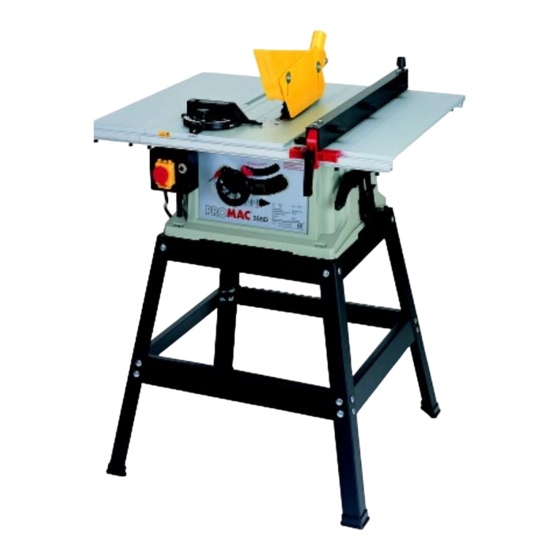

  • Seite 3 Maschinenbeschrieb / Présentation de la machine 355D 1. Spritzguss-Aluminiumtisch bietet eine stabile Arbeitsoberfläche 2. Sägeblattschutz mit Spaltkeil 3. Selbstausrichtender Schutz arretiert Vorder- und Rückseite genau und bequem mit einem einzigen Kontrollhebel 4. Gehrungsmass mit verstellbaren Anschlägen bei 90° und 45° rechts und links für durchge- hend genaue, gerade und abgewinkelte Schnitte.

  • Seite 4: Transport Der Maschine

    étiquettes adhésives. Elektrischer Netzanschluss Die Maschine Modell 355D wird mit einem Netzkabel mit Stecker geliefert, 230V, 50Hz. Die Absicherung muss min. 10 A sein. Die genauen elektrischen Daten finden Sie auf dem Typenschild der Maschine und dem elektrischen Plan, der dieser Anleitung beiliegt.

  • Seite 5: Befestigung Der Säge

    Befestigung der Säge / Fixation de la scie 355D Befestigung der Säge auf Holzbock oder Arbeitsbank Die Säge MUSS anhand von vier Montagelöchern, von denen zwei in (A) Abb. 10 dargestellt sind, richtig auf einer stabilen Werkbank, einem Stand oder einem Schrank befestigt werden.

  • Seite 6: Allgemeine Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften 355D Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren.
  • Seite 7 Allgemeine Sicherheitsvorschriften 355D 15. Maschine immer in einwandfreiem Zustand halten. Hierzu die Schneidflächen scharf und sauber für die opti- male Leistung halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von An- baugeräten beachten. 16. Maschine immer vom Netz trennen, bevor Wartungsarbeiten oder der Wechsel von Maschinenteilen, wie Sägeblatt, Schneidwerkzeuge etc.

  • Seite 8: Zusätzliche Sicherheitsregeln Für Tischkreissägen

    Zusätzliche Sicherheitsregeln für Tischkreissägen 355D WARNUNG! Bei der Arbeit mit elektrischen Werkzeugen müssen stets grundlegende Sicherheitsregeln befolgt werden, um das Risiko eines Brandes, eines Stromschlags und von Körperverletzungen so gering wie möglich zu halten. Lesen Sie vor Inbetriebnahme dieses Produktes alle folgenden Hinweise und bewahren Sie diese auf.

  • Seite 9: Technische Daten, Maschinenbeschrieb

    Tischverlängerung 150mm, 10029 Merkmale Mit der Metallkreissäge PROMAC 355D steht eine optimale Maschine zur Verfügung mit der die vielfältigsten Sägearbeiten durchgeführt werden können. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet.

  • Seite 10: Vorbereitungen Zum Betrieb

    Montageanleitungen 355D VORBEREITUNGEN ZUM BETRIEB Alle Teile der Maschine vor der Inbetriebsetzung auf einwandfreien Zustand und Funktion prüfen. Wenn die der Maschine entsprechenden Sicherheitsvorkehrungen und die maschinengerechte Bedienung eingehalten werden, ist die Funktion der Maschine über lange Zeit gewährleistet. GRIFF AUF SÄGEBLATT ANBRINGEN HANDRAD HEBEN UND SENKEN 1.

  • Seite 11: Führungen

    Führungen 355D LÄNGSSCHUTZ Der Längssägeschutz wird schon komplett montiert aus- geliefert und wird gewöhnlich auf der rechten Seite des Sägetisches benutzt. Befestigen Sie den Längssägeschutz auf folgende Weise am Tisch: 1. Senken Sie das vordere Schutzende, damit die vordere Schutzhalterung (C), Abb. 6, wie dargestellt, in der Füh- rungsschiene (D) einrastet.

  • Seite 12: Einstellungen Für Den Betrieb

    Einstellungen für den Betrieb 355D SÄGE STARTEN UND ANHALTEN An der vorderen, linken Gehäusesäge befindet sich ein Magnetschalter, siehe Abb. 13. Um die Säge zu starten, Öffnen Sie den Deckel der Pilztaste und drücken Sie die Taste “1“ (A). Um die Säge anzuhalten, drücken Sie die Taste “0“...

  • Seite 13: Einstellung Von 90- Und 45- Grad Fe- Sten Anschlägen

    Einstellungen für den Betrieb 355D EINSTELLUNG VON 90- UND 45- GRAD FE- STEN ANSCHLÄGEN Ihre Säge besitzt feste Anschläge für schnelles und genaues Einstellen des Sägeblatts in einem 45°- und 90°- Winkel zum Tisch. Stellen Sie die festen Anschlä- ge auf folgende Weise ein: 1.

  • Seite 14: Betrieb Und Justierung Des Längs- Sägeschutzes

    Einstellungen für den Betrieb 355D BETRIEB UND JUSTIERUNG DES LÄNGS- SÄGESCHUTZES 1. Um den Längssägeschutz (A), Abb. 21, längs des Tisches zu schieben, ziehen Sie den Arretierhebel des Schutzes (B) hoch, schieben Sie den Schutz zur gewünschten Position auf dem Tisch und drücken Sie den Arretierhebel des Schutzes herunter, um den Schutz zu arretieren.

  • Seite 15: Abstand Zwischen Abspaltzubehör Und Sägeblatt Justieren

    Einstellungen für den Betrieb 355D ABSTAND ZWISCHEN ABSPALTZUBEHÖR UND SÄGEBLATT JUSTIEREN Der Abstand zwischen Abspaltzubehör (A) und dem Sägeblatt (B), Abb. 25, beträgt 3-5 mm. Ist eine Justierung wünschenswert, lösen Sie die zwei Schrauben (C), Abb. 26, um den Abstand zu korrigieren. Wenn Sie sicher sind, dass der Abstand richtig ist, ziehen Sie die Schrauben (C) an.

  • Seite 16: Betrieb

    Betrieb 355D Allgemein unterscheidet man beim Sägen zwischen Längsschnitte, Querschnitte sowie einige wenige andere Schnitte elementarer Natur. Bei allen elektrischen Werkzeugen besteht bei deren Betrieb ein gewisses Risiko für den Benützer. Arbeiten Sie mit dem Werkzeug auf vorsorgliche und umsichtige Weise, senkt sich die Wahr- scheinlichkeit der Körperverletzung um ein beträchtliches Maß.

  • Seite 17: Holzbesatz Am Längsschnittschutz Be- Nützen

    Betrieb 355D LÄNGSSCHNITT Hierbei wird ein Brett in seiner Längsrichtung durchschnit- ten, siehe Abb. 29, wobei der Längsschnittschutz (A) zur Positionierung und Führung des Werkstücks dient. Eine Kante des Werkstücks wird gegen den Längsschnittschutz gedrückt, während die flache Brettseite auf dem Tisch aufliegt. Der Säge- schutz muß...

  • Seite 30: Anbringen Der Seitentische

    Zusammenbau des Sonderzubehörs (OPTION) 355D Assemblage des rallonges et du stand Anbringen der Seitentische Assemblage des rallonges de table 1. Das Sägeblatt mittels Handrad senken. 1. Descendre la lame de scie à l'aide du volant de 2. Die Verlängerungsstangen (B1-B4) in die Seiten- réglage de hauteur de la lame.
  • Seite 31 Ersatzteilzeichnung / Vue éclatée 355D...

  • Seite 32: Ersatzteilliste / Liste Des Pièces

    Ersatzteilliste / Liste des pièces 355D PM 3550559 Kabelhülle/ Entrée câble PM 355001 Tisch Mitte / Table gauche millieu PM 355060 Schraube/ Vis M4 x 16 PM 355002 Tisch links / Table droite PM 355061 Schraube/ Vis M4 x 20 PM 466003 Schraube/ Vis ¼“...
  • Seite 33 Ersatzteilzeichnung / Vue éclatée 355D...
  • Seite 34 Ersatzteilliste / Liste des pièces 355D 201. PM 466101 Schraube/ Vis M4 Zubehör / Accessoire 202. PM 355202 Schraube/ Vis M4 203. PM 3550203 Zahnrad/ Engrenage PM 466073 Schlüssel/ Clé 204. PM 466104 Nadellager/ Roulement PM 466074 Schlüssel/ Clé 205. PM 466105 Gehäuse/ Carcasse PM 355075 Schlüssel/ Clé...

  • Seite 35: Bon De Garantie

    Garantieschein / Bon de garantie 355D 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
