  • Seite 1 309C BD201D 2005.02 Bedienungsanleitung Trocken-Metallsäge Modell 309C Inhaltsverzeichnis 2 - 3 Sicherheitsvorschriften, Sicherheitshinweise Technische Daten, Maschinenbeschrieb Auspacken, Entriegelung des Sägekopfes Inbetriebnahme Gehrungssägen 8 - 9 Transport, Wartung 10 - 12 Ersatzteillisten Garantieschein Diese Maschine entspricht den europäischen Maschinenrichtlinien 89/392/EWG und 91/368EWG.

  • Seite 2: Allgemeine Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN 309C Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesent- lich mögliche Unfallgefahren.

  • Seite 3: Hinweise Zur Arbeitssicherheit

    Lärm zu schützen und geeignete Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Die Maschine Modell 309C wird mit einem Netzkabel mit Stecker geliefert, 230V, 50Hz. Die Absicherung muss min. 10 A sein. Die genauen elektrischen Daten finden Sie auf dem Typenschild der Maschine und dem elektrischen Plan, der dieser Anleitung beiliegt.

  • Seite 4: Technische Daten

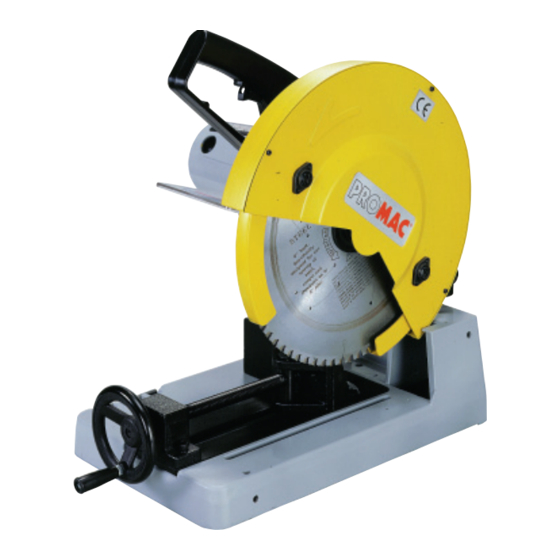

    Lärmschutz ausrüsten muss. MASCHINENBESCHRIEB Mit der Metallkreissäge PROMAC 309C steht eine optimale Maschine zur Verfügung mit der die vielfältigsten Sägearbeiten durchgeführt werden können. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet.

  • Seite 5: Auspacken Der Sägemaschine

    Auspacken der Sägemaschine 309C Entriegelung des Sägekopfes 1. Für Versandzwecke wurde der Sägekopf (A) Abb.3 mit Hilfe einer Kette (B) in der unteren Position verankert. Um den Sägekopf (A) nach oben zu bewegen, haken Sie die Kette (B) einfach vom Motor- gehäuse aus.
  • Seite 6 Inbetriebnahme und Einstellungen 309C EIN - AUS Schalter Um die Säge EIN-zuschalten muss der Schalter- drücker (B) betätigt werden. AUS-geschaltet wird die Säge, indem man den Schalterdrücker wieder loslässt. Den Schalter in der AUS - Stellung ver- riegeln WICHTIG: Wenn die Maschine nicht in Betrieb ist, empfehlen wir, den Schalter in der AUS - Stellung mit Hilfe eines Vorhängeschlosses (C)
  • Seite 7 Gehrungsägen 309C 1. Lösen Sie die 2 Schrauben(G) Abb. 10 und drehen Sie die rückwärtige Backe (H) zu der gewünschten Winkelposition. Dann ziehen Sie die beiden Schrauben (G) fest an. Die vordere Backe (F) schwenkt in die vorgese- hene Stellung ein und wird sich automatisch mit dem Werkstück in eine Linie bringen.

  • Seite 8: Wartung

    Transport 309C Beim Transport der Maschine muss der Sägekopf immer in der unteren Position mit Hilfe der Kette (A) Abb.15 verriegelt werden. Zur Vereinfachung des Transportes ist ein Tragegriff (B) angebracht. WARTUNG Austauschen des Sägeblattes 1. Stromversorgung trennen. 2. Die 3 Schrauben (A) Abb.16 lösen und die Abdeckung des Sägeblattes (B) entfernen.

  • Seite 9: Kohlebürsten-Kontrolle Und Wechsel

    WARTUNG 309C 4. Mit Hilfe des mitgelieferten 8mm Innensechskant- schlüssels lösen Sie die Wellenschraube (D) Abb.18, indem Sie gegen den Uhrzeigersinn dre- hen, dann entfernen Sie die Blattschraube (D), die Unterlagscheibe (E), den äusseren Blatt- flansch (F) und das Blatt (G).

  • Seite 10: Ersatzteilzeichnung

    Ersatzteilzeichnung 309C...
  • Seite 11 Ersatzteilliste 309C PM - 309001 Sicherheitsabdeckung 64. PM - 309064 Haken Aufbau PM - 309002 Zahn- Unterlagscheibe 65. PM - 309065 M5x70mm Sechskantschraube 2 PM - 309003 M5x85mm Flachkopfschraube 66. PM - 309066 Schallschirm PM - 309004 Feder 67. PM - 309067...
  • Seite 12 ERSATZTEILLISTE 309C 129. PM - 309129 Innensechskantschraube Zubehör 130. PM - 309130 Strebenstütze 21. 10030 Hartmetallblatt 355mm, 70Z 131. PM - 309131 Befestigungsmutter 10031 Hartmetallblatt 355mm, 80Z 132. PM - 309132 M8x45mm Sechskantschraube 1 9962 Hartmetallblatt 355mm, 90Z 133. PM - 309133 Innensechskantschraube 191.

  • Seite 13: Garantie

    GARANTIESCHEIN 309C 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
