BEDIENUNG DER GEHRUNGSSÄGE
Einstellung des Blattwinkels zum
Tisch
1.
Maschine vom Stromnetz trennen.
2.
Diese Einstellungen sind für die 90° Winkel vom
Sägeblatt zum Tisch und vom Sägeblatt zum
Anschlag nötig.
3.

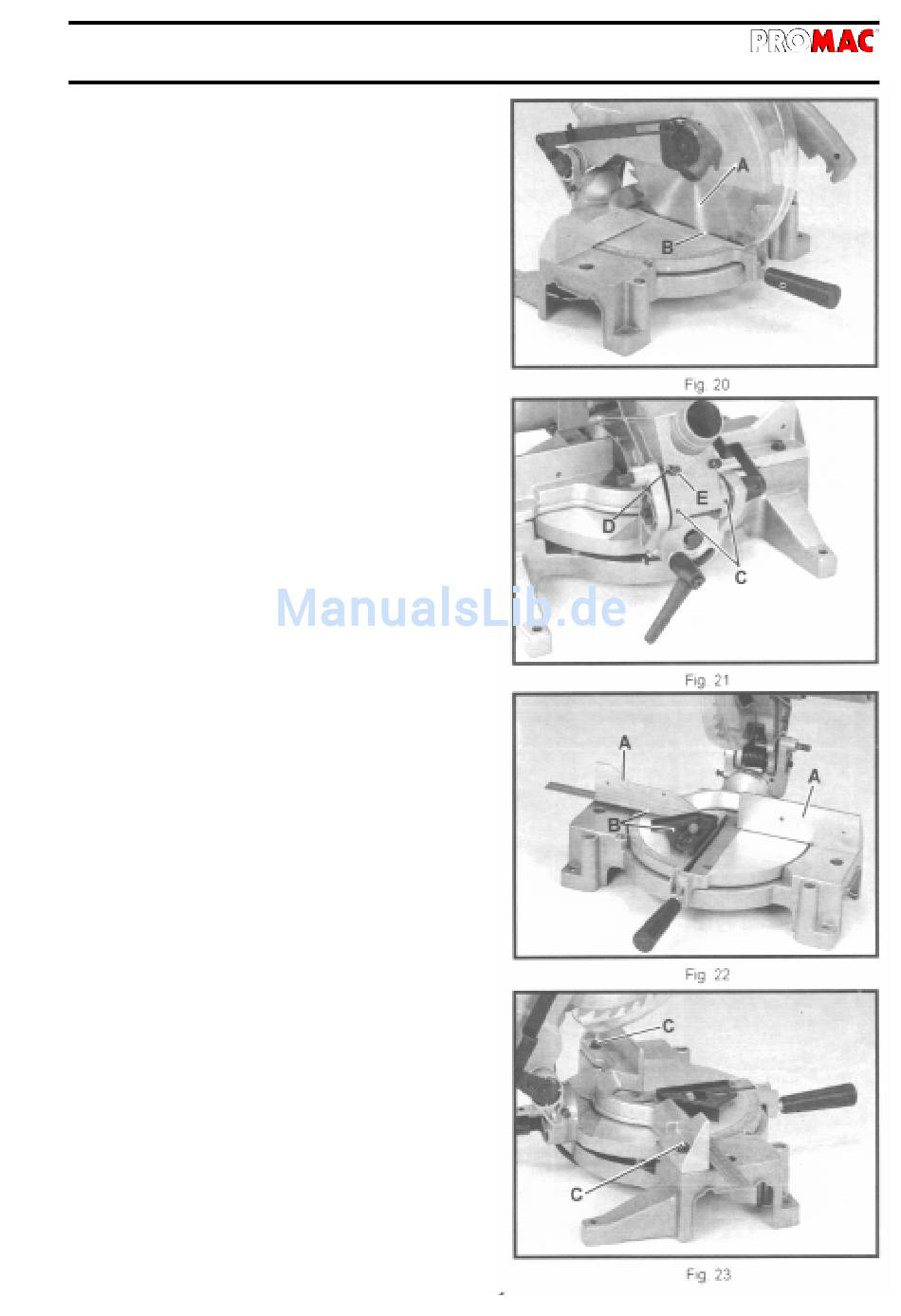

Den Sägekopf heben. Das Sägeblatt (A) Fig.
20 muss parallel zur Kante (B) der Tischein-
lage sein.
4.
Ist dies nicht der Fall wie folgend vorgehen: die
2 Innensechskant-Schrauben (C) Fig. 21 lösen,
den Sägekopf nach der linken und rechten Sei-
te drücken und dann das Blatt in die Mitte der
Tischeinlage stellen. Die Schrauben (C) fest-
ziehen.
5.
Ist diese Einstellung nicht möglich, muss die
Gehrungssäge von einem fachkundigem
Reparaturservice revidiert werden.
Einstellung des Blattwinkels zum
Anschlag
Der Anschlag (A) Fig. 22 muss bei Demontage oder
ersetzten wie folgend eingestellt werden:
1.
Maschine vom Stromnetz trennen.
2.
Vor diese Einstellung vorgenommen wird, muss
zuerst die "Einstellung des Blattwinkels zum
Tisch" vorgenommen werden.
3.
Sie benötigen einen Winkel (B) Fig. 22. Den
Winkel parallel zur Kante der Tischeinlage le-
gen. Die zwei Schrauben (C) Fig. 23 lösen und
den Anschlag (A) Fig. 22 zum Winkel stellen,
so dass der 90° Winkel stimmt.
4.
Die 2 Schrauben (C) festziehen.
Einstellung der Schnittiefe
1.
Maschine vom Stromnetz trennen.
2.
Der Endanschlag der Schnittiefe kann wie fol-
gend eingestellt werden. Hinweis: Darauf ach-
ten, dass das Sägeblatt nicht in den Sägetisch
schneidet. Zum Einstellen die Mutter (D) Fig.
21 lösen und den Endanschlag mittels der
Schraube (E) einstellen.
356C
11
