Master G4 Gebrauchsanweisung Seite 3

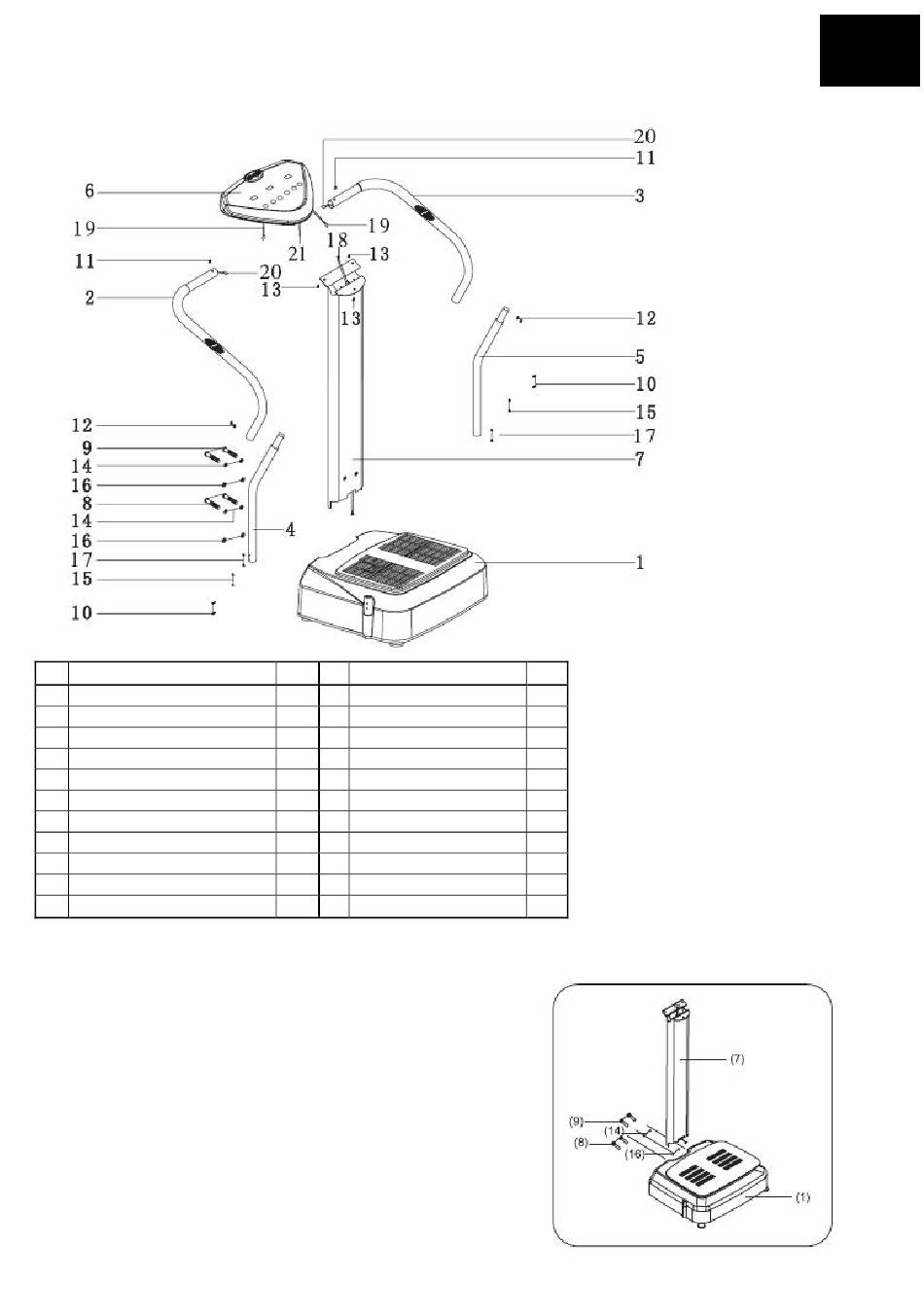

č. popis
1 kryt
2 levá tyč
3 pravá tyč
4 levá rukojeť
5 pravá rukojeť
6 computer
7 podpěrná tyč
8 šroub M8x20
9 šroub M8x60
10 křížový šroub M5x10
11 šroub M8x40
Složení stroje:
Krok 1
1. položte stroj na rovnou podlahu
2. spojte kabely v podpěrné tyči (7) a kabel ze základny (1).
3. Zabezpečte je pomocí šroubu (8,9), pérové podložky (14),
podložky (16), jak je ukázáno na obrázku
mn. č. popis
1 12 křížový šroub M5x10
1 13 křížový šroub M6x10
1 14 pérová podložka M8
1 15 pérová podložka M5
1 16 podložka M8
1 17 podložka M5
1 18 kabel A
2 19 senzor BMI B
2 20 senzor BMI A
4 21 kabel B
2
mn.
4
3
4
4
4
1
1
1
2
2
3
CZ
