Master V-100 Benutzerhandbuch

Rudersimulator
Vorschau ausblenden Andere Handbücher für V-100:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 41

Quicklinks

CZ
®

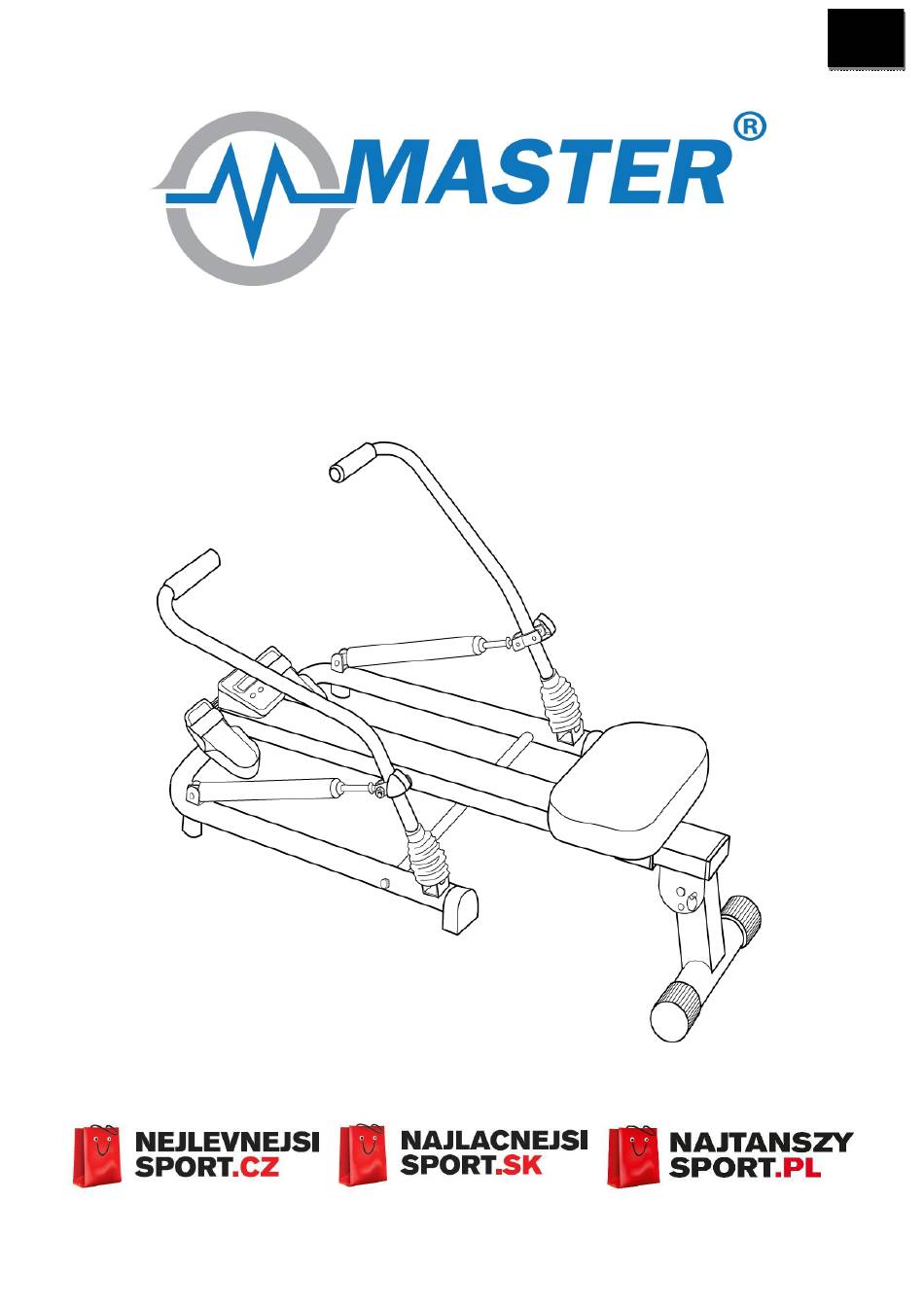

VESLOVACÍ TRENAŽÉR MASTER
V-100
MAS4A015
UŽIVATELSKÝ MANUÁL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Master V-100

Inhaltszusammenfassung für Master V-100

  • Seite 1 ® VESLOVACÍ TRENAŽÉR MASTER V-100 MAS4A015 UŽIVATELSKÝ MANUÁL...

  • Seite 2: Poznámky Týkající Se Bezpečnosti

    Děkujeme, že jste koupili náš výrobek. Přesto, že věnujeme veškeré úsilí, abychom zajistili nejlepší kvalitu našich výrobků, mohou se objevit jednotlivé vady či přehlédnuté nedostatky. Pokud zjistíte vadu nebo chybějící součástku, neváhejte a kontaktujte nás. POZNÁMKY TÝKAJÍCÍ SE BEZPEČNOSTI Tento výrobek byl navržen výlučně k domácímu využití dospělými osobami. Záruka se nevztahuje na výrobky využívané...
  • Seite 3 SCHÉMA...
  • Seite 4 č. popis kusů 1 hlavní tyč 2 sedlo 3 šroub 4 posunovač sedla 5 šroub (M4x16) 6 koncovka 7 plastová krytka 9 computer 10 podložka 11 šroub (M8x70L 12 zajišťovací kolík 13 vrchní kabel senzoru 14 matice (M8) 15 zadní stabilizační tyč 16 koncová...
  • Seite 5 Ž Ž Í Í KROK 1 Ujistěte se, že konektor senzorového kabelu vychází z přední části hlavní tyče. KROK 2 Spojte sedlo s posunovačem sedla pomocí 4 šroubů (3). Upozornění: Uzší konec sedla by měl být čelem dozadu k veslu. KROK 3 Připevněte spojovací...
  • Seite 6 KROK 4 Připevněte levou a pravou tyč (19,20) k hlavní tyči jak je ukázáno na obrázku, pomocí 4 šroubů, podložky a matice (10,14,26) a ujistěte se, že je vše pořádně dotaženo. KROK 5 Spojte jedno veslovací rameno k zákldně pomocí šestihr. Šroubu, podložky a nylonové...
  • Seite 7 KROK 6 Připevněte zamykací šroub (31) k rameni H svorky (34) pomocí šroubu a podložky (32,10) a dotáhněte je. Šroub by měl být připevněn z vnitřní strany. Zopakujte postup na druhém rameni. Ujistěte se, že H svorky jsou ve stejné vzdálenosti na ramenech KROK 7 Připevněte volný...
  • Seite 8 KROK 9 Protáhněte pedálovou tyč s pedálem přes díry v základně. Nasuňte gumovou podložku (37), druhý pedal (39) a pak další gumovou podložku (37) na tyč a zajištěte je pomocí velké matice (38). KROK 10 Protáhněte kabel computeru (13) přes díru ve vrchní části hlavní tyče a zapojte ho do kabelu senzoru (27).
  • Seite 9 TLAČÍTKO COMPUTERU: MODE/RESET: Zmáčkněte toto tlačítko pro výběr funkcí a podržte jej na 5 sekund pro provedení celkového vymazání. ( U tohoto modelu není zvlášť tlačítko RESET). FUNKCE COMPUTERU: Scan : Automaticky přepíná mezi jednotlivými funkcemi a každou zobrazuje na displeji na 5 sekund.
  • Seite 10 Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národního předpisy uděleny pokuty. Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o..
  • Seite 11 ® VESLOVACÍ TRENAŽÉR MASTER V-100 MAS4A015 UŽIVATEĽSKÝ MANUÁL...
  • Seite 12 Ďakujme, že ste si kúpili náš výrobok. Napriek tomu, že venujeme všetko úsilie, aby sme zaistili najlepšiu kvalitu naších výrobkov, môžu sa objaviť jednotlivé vady či prehliadnuté nedostatky. Pokiaľ zistite vadu, alebo chýbajúcu súčiastku, neváhajte a kontaktujte nás. POZNÁMKY TÝKAJ/CE SA BEZPEČNOSTI Tento výrobok bol navrhnutý...
  • Seite 13 SCHÉMA...
  • Seite 14 č. popis kusů 1 hlavná tyč 2 sedadlo 3 skrutka 4 posunovač sedadla 5 skrutka (M4x16)) 6 koncovka 7 plastová krytka 9 computer 10 podložka 11 skrutka (M8x70L) 12 zaisťovací kolík 13 vrchný kábel senzora 14 matice (M8) 15 zadná stabilizačná tyč 16 koncová...
  • Seite 15 Ž Ž KROK 1 Uistite sa, že konektor senzorového kábla vychádza z prednej časti hlavnej tyče. KROK 2 Spojte sedadlo s posunovačom sedadla pomocou 4 skrutiek (3). Upozornenie: Rozšírený koniec sedadla by mal byť čelom dozadu na veslo. KROK 3 Pripevnite spojovaciu tyč...
  • Seite 16 KROK 4 Pripevnite ľavú a pravú tyč (19,20) na hlavnej tyči, ako je zobrazené na obrázku, pomocou 4 skrutiek, podložky a matice (10,14,26) a uistite sa, že je všetko poriadne dotiahnuté. KROK 5 Spojte jedno veslovacie rameno na základni pomocou šesťhr. skrutky, podložky a nylonovej matice (33,10, 14).
  • Seite 17 KROK 6 Pripevnite zamykaciu skrutku (31) na ramene H svorky (34) pomocou skrutky a podložky (32,10) a dotiahnite ich. Skrutka by mal byť pripevnená z vnútornej strany. Zopakujte postup na druhom ramene. Uistite sa, že H svorky sú v rovnakej vzdialenosti na ramenách (skontrolujte ich tak, že spočítate značky na ramene).
  • Seite 18 KROK 9 Pretiahnite pedálovú tyč s pedálom cez diery v základni. Nasuňte gumovú podložku (37), druhý pedál (39) a potom ďalšiu gumovú podložku (37) na tyč a zaistite ich pomocou veľkej matice (38). KROK 10 Pretiahnite kábel computeru (13) cez dieru vo vrchnej časti hlavnej tyče a zapojte ho do kábla senzora (27).
  • Seite 19 TLAČIDLO COMPUTERU: MODE / RESET: Stlačte toto tlačidlo pre výber funkcií a pridržte ho na 5 sekúnd na vykonanie celkového vymazania. (U tohoto modelu nie je osobitné tlačidlo RESET). FUNKCIE COMPUTERU: Scan: Automaticky prepína medzi jednotlivými funkciami a každú zobrazuje na displeji na 5 sekúnd. Time: čas - načíta čas strávený...
  • Seite 20 Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť MASTER SPORT s.r.o. pre použitie informácií obsiahnutých v tomto návode na použitie nepreberá...

  • Seite 21: Instrukcja Obsługi

    WIOŚLARZ TRENINGOWY MASTER V-100 MAS4A015 INSTRUKCJA OBSŁUGI...

  • Seite 22: Uwagi Dotyczące Bezpieczeństwa

    Dziękujemy za zakupienie naszego produktu. Z naszej strony dokładamy wszelkich starań, aby oferowane Państwu produkty miały najwyższą jakość. Mimo naszych starań, może się jednak zdarzyć, że napotkacie Państwo na drobne usterki, jeżeli tak się stanie, prosimy o kontakt (również w sytuacji zauważenia braku którejś z części). UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Urządzenie przeznaczone jest dla osób dorosłych, wyłącznie do użytku domowego.
  • Seite 23 SCHEMAT...
  • Seite 24 č. popis kusů 1 kolumna główna 2 siodełko 3 śruba 4 posuwacz siodełka 5 śruba (M4x16) 6 końcówka 7 pokrywa plastikowa 9 komputer 10 podkładka 11 śruba (M8x70L) 12 przetyczka zabezpiczająca 13 górny kabel sensora 14 nakrętka (M8) 15 tylna kolumna stabilizacji 16 pokrywa końcowa (tylna) 17 rurka łączenia 18 (M8x30) śruba sześciokątna...
  • Seite 25 Ł Ż Ł Ż KROK 1 Upewnij się, że konektor kabla sensora wychodzi z przedniej części kolumny głównej KROK 2 Połącz siodełko z popychaczem siodełka pomocą 4 śrub (3). Uwaga: Węższy koniec siodełka powinien być przednią częścią w kierunku przeciwnym do wiosła. KROK 3 Przymocuj kolumnę...
  • Seite 26 KROK 4 Przymocuj lewą i prawą kolumnę (19,20) do kolumny głównej według obrazka za pomocą 4 śrub, podkładki i nakrętki (10, 14, 26) i upewnij się, że jest wszystko dociągnięte. KROK 5 Połącz jedno ramię wiosła do podstawy za pomocą śruby sześciokątnej, podkładki i nakrętki nylonowej (33, 10, 14).
  • Seite 27 KROK 6 Przymocuj śrubę zamykającą (31) do ramienia klamerki H (34) za pomocą śrubki i podkładki (32,10), następnie dociągnij. Śruba powinna być przymocowana w wewnętrznej strony. Powtórz to samo na drugim ramieniu. Upewnij się, że klamerki H są w tej samej odległości na ramionach (sprawdż je tak, że policzysz znaki na ramieniu) KROK 7 Przymocuj wolny koniec tłoka hydraulicznego (25) z dołu H...
  • Seite 28 KROK 9 Przeciągnij rurkę pedała z pedałem przez dziurki w podtawie. Nasuń podkładkę gumową (37), drugi pedał (39) i potem następną podkładkę gumową (37) na rurkę i zabezpiecz za pomocą dużej nakrętki (38). KROK 10 Przeciągnij kabel komputera (13) przez dziurkę w górnej części kolumny i połącz go do kabla sensora (27).
  • Seite 29 PRZYCISK KOMPUTERA: MODE / RESET Naciśnij przycisk ten w celu wyboru funkcji a potrzymaj go przez 5 sekund dla całkowitego anulowania. (Model ten nie posiada osobnego przycisku RESET) FUNKCJE KOMPUTERA: Scan: Automatycznie przełącza między pojedynczymi funkcjami i każdą wyświetla na displayu przez 5 sekund Time: czas –...
  • Seite 30 OSTRZEŻENIE Produkt należy umieścić na płaskim i stabilnym podłożu. Przed każdymi ćwiczeniami należy sprawdzić dociągnięcie wszystkich śrub. Regularne używanie należy omówić a z lekarzem. Produkt ten jest przeznaczony wyłącznie do używania domowego Sprzedający na niniejszy produkt udziela pierwszemu właścicielowi gwarancji na czas użytkowania 2 lat od dnia sprzedaży. Gwarancja nie dotyczy uszkodzeń...
  • Seite 31 Copyright - prawo autorskie Firma MASTER SPORT s.r.o. zastrzega sobie wszelkie prawa autorskie do treści niniejszej instrukcji obsługi. Prawo autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER SPORT s.r.o..
  • Seite 32 ROWING MACHINE MASTER V-100 MAS4A015 USER´S MANUAL...

  • Seite 33: Important Safety Instruction

    IMPORTANT SAFETY INSTRUCTION CAUTIONS: 1. You should not wear loose fitting clothing that could become entangled in any moving component on the unit. 2. Use the machine on the flat and level surface. 3. Shoes should be worn when operating your unit. 4.

  • Seite 34: Part List

    PART LIST ITEM NO DESCRIPTION Q’TY SEAT RAIL SEAT SUPPORT LEFT HAND SIDE FRAME RIGHT HAND SIDE FRAME RUBBER FEET BOLTS(M8X55) CAPNUTS(M8) WASHERS(M8) SEAT BOLT FOR SEAT Π METAL PROTECTOR ROLLER WITH BEARING ROLLER WITH METAL BUSHING LONG BOLT(M8X110) NYLON NUT(M8) FOOT REST SHAFT SPACER SLEEVE FOOT RESTS...

  • Seite 35: Exploded Drawing

    EXPLODED DRAWING...

  • Seite 36: Assembly Instruction

    ASSEMBLY INSTRUCTION Figure1: (MAIN FRAME ASSEMBLY) 1. Slide the Rubber Feet (5) onto the side frames (3&4). Lay the side frames (3&4) on the floor. Insert the Side Frames (3&4) onto the seat Rail(1) and use 4pcs of Bolts(6), 4pcs of Washers(8), and 4pcs of 2.
  • Seite 37 Figure2: (FOOT RESTS AND COMPUTER ASSEMBLY) 6. Insert the Foot Rest Shaft(16) through the holes on the Foot Rests(18) and Spacer Sleeves(17) then through the hold of the Seat Rail(1). Use the Large washers (19) and Nylon Nuts (20) to tighten it. 7.
  • Seite 38 SPECIFICATIONS: TIME 00:00-99:59 DISTANCE 0.00-999.9KM OR ML COUNT 0-9999 TOTAL COUNT 0-9999 CALORIES 0.0-9999KCAL KEY FUNCTION: MODE: This key lets you to select each mode and lock on to a particular function you want. RESET: The value to Zero by pressing the RESET key. OPERATION PROCEDURES: 1.

  • Seite 39: Warranty

    © COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.
  • Seite 40 ® RUDERSIMULATOR MASTER V-100 BENUTZERMANUAL...

  • Seite 41: Sicherheitshinweise

    Wir bedanken uns, dass Sie sich entschieden haben, unser Produkt zu kaufen. Obwohl wir viel Kraft für Qualitätssicherung jedes unseres Produkts aufwenden, können vereinzelt einzelne Fehler oder übersehene Mängel erscheinen. Im Falle vom Erscheinen jedes Mangels auf dem Gerät oder eines fehlenden Teils kontaktieren Sie uns. SICHERHEITSHINWEISE Dieses Produkt wurde ausschließlich für Hausgebrauch von erwachsenen Personen gemacht.
  • Seite 42 SCHEMA...
  • Seite 43 Nr. Beschreibung Anzahl 1 Hauptstange 2 Sitz 3 Schraube 4 Sitzschieber 5 Schraube (M4x16) 6 Endstück 7 Plastikkappe 9 Computer 10 Unterlage 11 Schraube (M8x70L) 12 Sicherungsbolzen 13 Oberes Sensorkabel 14 Mutter (M8) 15 Hintere Stabilisierungsstange 16 End-Kappe (hintere) 17 Verbindungsstange 18 Sechskantige Schraube (M8x30) 19 Linke Basisstange 20 Rechte Basisstange...

  • Seite 44: Aufbau Des Geräts

    AUFBAU DES GERÄTS SCHRITT 1 Versichern Sie sich, dass der Steckverbinder des Sensorkabels aus dem vorderen Teil der Hauptstange herauskommt. SCHRITT 2 Verbinden Sie den Sitz mit dem Sitzschieber mithilfe von 4 Schrauben (3). Hinweis: das engere Sitzende sollte nach hinten zum Ruder gerichtet sein.
  • Seite 45 SCHRITT 4 Befestigen Sie die linke und rechte Stange (19,20) an die Hauptstange, wie es auf dem Bild gezeigt ist, mithilfe von 4 Schrauben, einer Unterlage und einer Mutter (10,14,26) und versichern Sie sich, dass alles richtig festgezogen ist. SCHRITT 5 Verbinden Sie ein Ruder mit der Basis mithilfe von einer sechskantigen Schraube, einer Unterlage und einer Nylonmutter (33,10, 14).
  • Seite 46 SCHRITT 7 Befestigen Sie das freie Ende des Hydraulikkolbens (25) von der unteren Seite der H Klemme auf der Schulter mithilfe von einer Schraube, einer Unterlage und einer Nylonmutter (32,10,14). Die Schraube sollte von der Innenseite befestigt werden. Wiederholen Sie diesen Fortgang auch für den zweiten Hydraulikkolben.

  • Seite 47: Funktionen Des Computers

    SCHRITT 10 Ziehen Sie das Computerkabel (13) durch das Loch im oberen Teil der Hauptstange durch und schließen Sie ihn an das Sensorkabel (27) an. Entfernen Sie das Band von der hinteren Seite des Computers und ziehen Sie das Kabel durch das Loch und befestigen Sie den Computer an die Basis.
  • Seite 48 : Geschwindigkeit – zeigt die Geschwindigkeit bis 999.9KM/St. an. Der Wert bleibt auf dem Speed Monitor konstant. Count : Tempo – zählt die einzelnen Tempos bei dem Turnen bis 9999. Calorie : Kalorien – liest die verbrannten Kalorien bei dem Turnen ein, bis 9999 cal. (dieser Wert ist nur für Orientierung, er dient zum Vergleich von verschiedenen Turnsektionen, er kann für keine medizinischen Zwecke verwendet werden) Hinweis:...
  • Seite 49 Liquidation diese Art des Abfalles können im Einklang mit nationalen Vorschriften Geldstrafen auferlegen. Copyright – Autorenrecht - Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt diese Anleitung zu der Benutzung. Autorenrecht verbieten die Reproduktion die Teilen die Anleitung oder als das Ganze dritten Seite ohne ausdrϋkliche Zustimmung Gesellschaft MASTER SPORT s.r.o..
