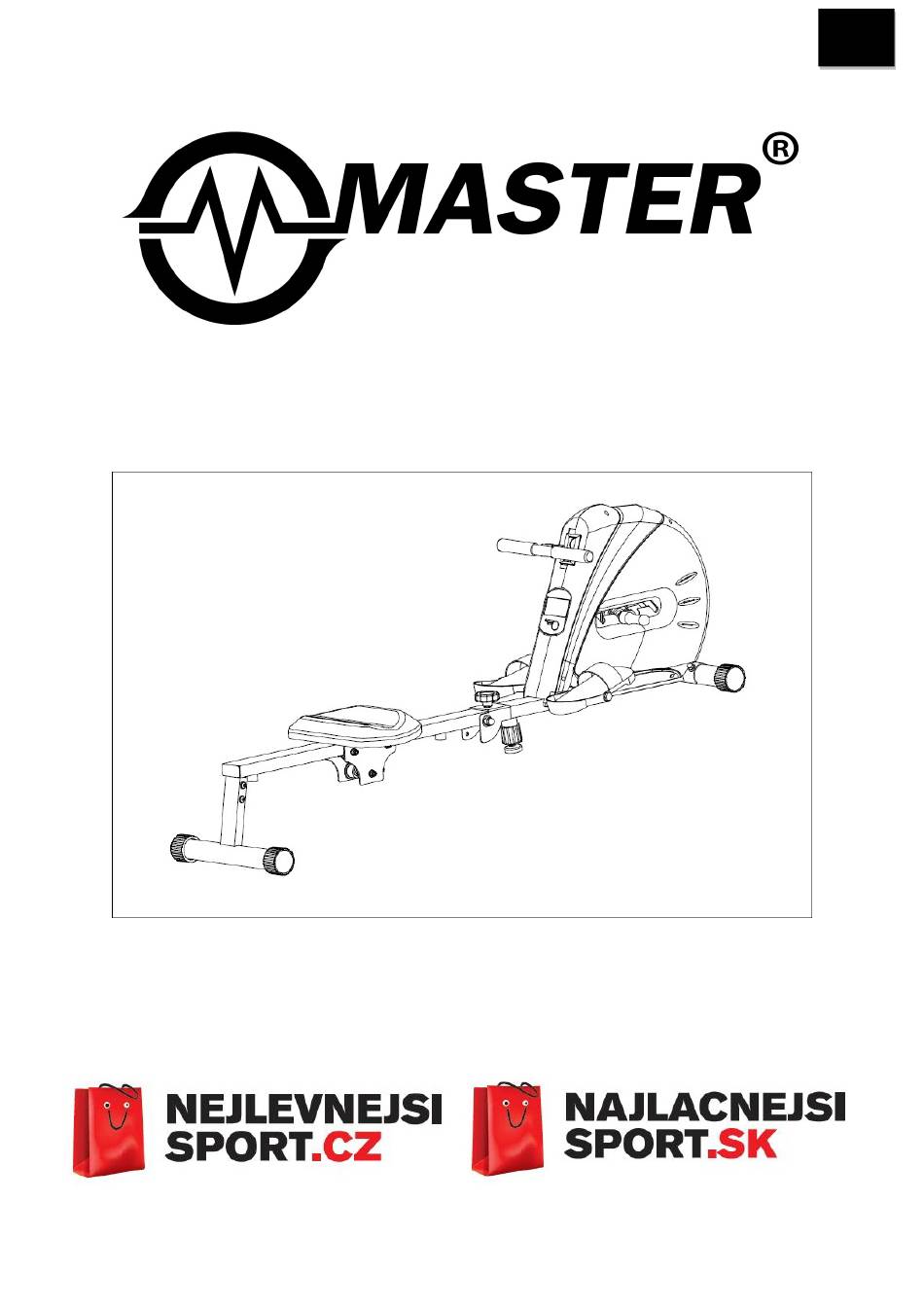

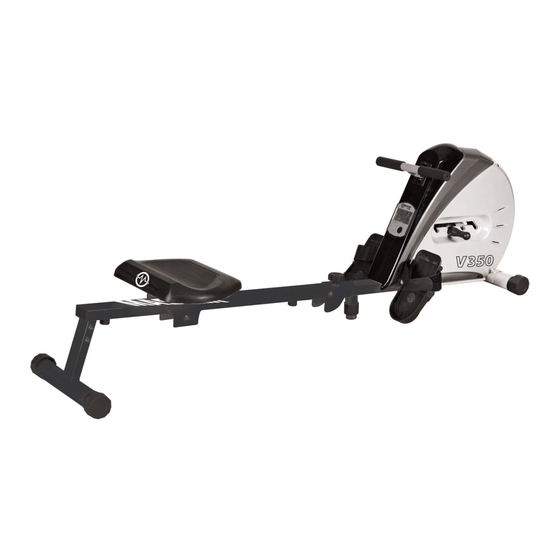

- Seite 34 ® Rudersimulator MASTER V-350 MAS4A195 Benutzermanual...
- Seite 35 Wichtige Sicherheitshinweise 1. Vor der Zusammenstellung und Benutzung lesen Sie bitte das Manual durch. 2. Folgen Sie bitte die in dem Manual beschriebene Vorgehensweise bei der Zusammenstellung des Gerätes. 3. Kontrollieren Sie alle Schrauben, Mütter und alle Verbindungen vor der ersten Verwendung und sichern Sie sich, dass das Gerät ordentlich funktioniert.
-
Seite 36: Explosionszeichnung
Explosionszeichnung... -
Seite 37: Liste Der Teile
Liste der Teile Beschreibung Beschreibung Hauptrahmen Verschlussschraube 2 Vordere Stabilisierungsstange Handgriffe Endstück Schaumgrip Schraube M8x65 Seil Unterlegscheibe d8x1.5xΦ20xR30 Schraube Federunterlage D8 Schraube M10x80 Mutter M8 Sensorkabel Schraube φ12.5x130xM12x18 Verbindungskabel Unterlage D13xφ26x2 Unterlegscheibe D10xφ20x1.5 Pedal Mutter M10 Schraube ST4.2x18 Endstück Computer Einstellbares Fuß... - Seite 38 Zusammensetzung Schritt 1: Befestigen Sie die Handgriffe (22) zu der Achse (24). Schritt 2: A: Befestigen Sie die vordere Stabilizierungsstange (2) zum Hauptrahmen (1) mit der Verwendung der Schraube (4), der Unterlegscheibe (5), der Federscheibe (6) und der Mutter (7). B: Das verstellbare Fußpolster (40) muss zum Hauptteil (1) so befestigt werden, damit es das Profil (45) trägt.
- Seite 39 Schritt 3: Befestigen Sie die Pedale (10) zum Hauptrahmen (1) mit den Schrauben (8) und den Unterlegscheiben (9). Schritt 4: A: Der Sattel (52) befestigen Sie zur Sattelstütze (51) mit den Schrauben (48), den Federscheiben (49) und Unterlegscheiben (50). B: Befestigen Sie den hintere Tragrahmen (47) zum Profil (45) mit den Schrauben (46), den Federscheiben (6) und den Unterlegscheiben (15).
- Seite 40 Schritt 5: Verbinden Sie den Verbindungskabel (36) mit dem Sensorkabel (35). Befestigen Sie das Profil (45) zum Hauptrahmen (1) mit den Schrauben (34), den Unterlegscheiben (37) und den Mütter (38). Die Konstruktion befestigen Sie mit der Schraube (33) und der Unterlegscheibe (15). Schritt 6: Der Simulator hat 4 Grade des Widerstandes.
- Seite 41 Schritt 7: Der Rudersimulator kann auch zusammengelegt werden. Vor der Zusammenlegung des Simulators entnehmen Sie bitte die Schraube (33) und die Unterlegscheibe (15). Der Simulator können danach Schraube (33) Unterlegscheibe (15) sichern (siehe die Zeichnung unten).
- Seite 42 Batterientausch Drucken Sie den Clip. Der Clip befindet sich auf der unteren Seite des Computers (siehe die Zeichnung). Entnehmen Sie den Computer. (Bitte achten Sie den Computerkabel). Für den Computer müssen 2 Batterien des Typs 1.5v AA verwendet werden (nicht inbegriffen). Hinweis: Die Batterien müssen nach der Polarität eingefügt werden.
- Seite 43 Batteriepolarität — — — — Hinweis: Konsultieren Sie Ihren Übungsplan mit Ihrem Arzt vor der Verwendung des Gerätes. Lassen Kindern oder Nähe Rudersimulators, obwohl Simulator ausgeschaltet ist. Tragen Sie keine lose Kleidung und keine Schmucke bei dem Turnen. Es kann zum Einzugsgefahr in den beweglichen Teilen führen.
-
Seite 44: Computerbetriebsanweisungen
Computerbetriebsanweisungen Taste der Funktionen: MODE Drucken Sie die Taste um eine Funktion zu wählen. Drucken und halten Sie die Taste für 2 Sekunden um alle gespeicherte Werte zu löschen. Funktionen: 1. SCAN: In der SCAN Position rotiert der Zähler zwischen Funktionen TIME (Zeit), COUNT (Zahl), TOTAL COUNT (Gesamtzahl), CALORIES (Kalorien), COUNT/MIN (Zahl/Minuten) und PULSE (Puls –... - Seite 45 Sammelstelle in Ihrer Nähe. Im Fall einer unsachgemäßen Entsorgung können Strafen laut der nationalen Regelungen auferlegt werden. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt dieses Benutzermanuals. Autorenrechte verbieten die Reproduktion der Teilen der Anleitung oder als das Ganze von der dritten Seite ohne die ausdrückliche Zustimmung der Gesellschaft MASTER SPORT s.r.o.
