Montage

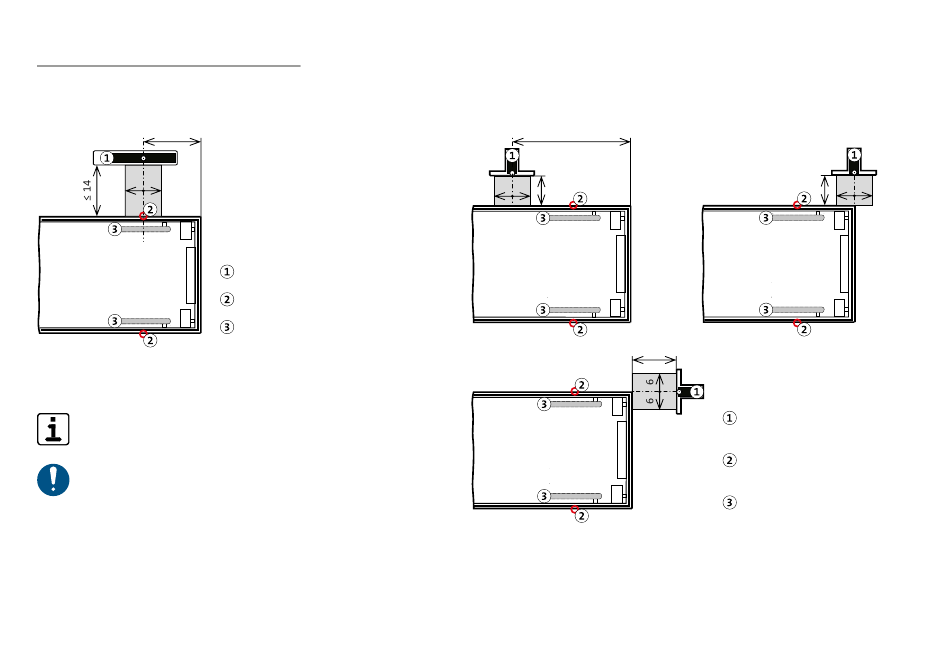

10 .3 .1 Magnet im Aufbaugehäuse
16
5 5
Der Bezugspunkt des Magneten muss sich im Toleranzbereich
der Aktivierungsfläche (graue Fläche) befinden.
Verwenden Sie zur Befestigung des Magneten Edelstahl-
schrauben (nicht magnetisch).
Auf magnetisch leitfähigen Flächen (z. B. Stahl)
reduzieren sich die zulässigen Abstände auf 40%.
Bei Bedarf können Distanzblöcke eingesetzt werden.
16
Magnet im Aufbaugehäuse
Markierung am Gehäuse
Eingebauter Reedschalter
10 .3 .2 Magnet mit Einbauflansch
32
≤ 8
7 7
≤ 12
≤ 8
7 7
Magnet mit
Einbauflansch
Markierung am
Gehäuse
Eingebauter
Reedschalter
