telenot MS 232 Technische Beschreibung Seite 14

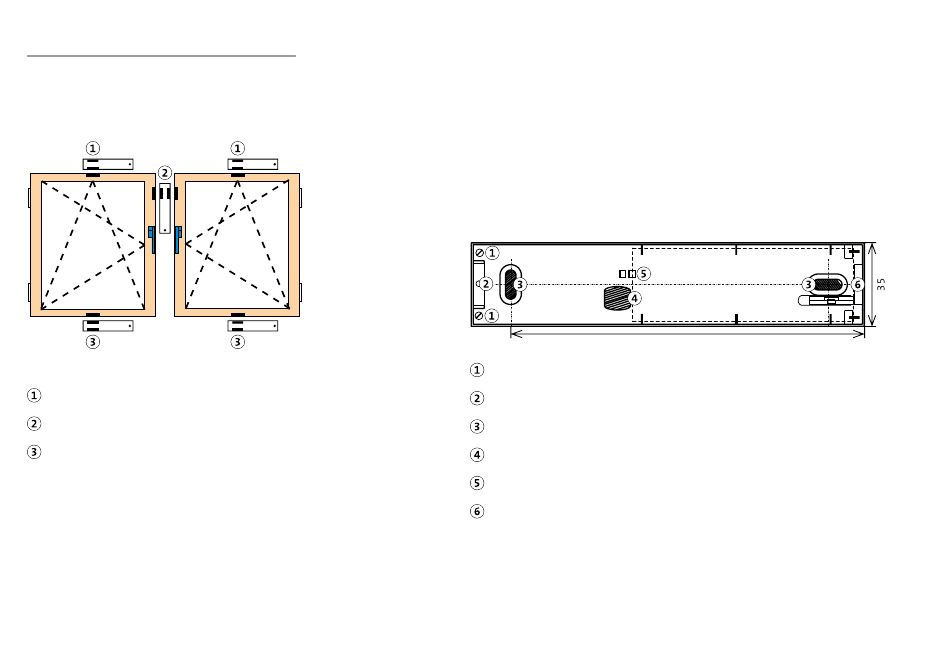

Mechanischer Aufbau
8 .4 Montagemöglichkeiten
Fenster DIN links Fenster DIN rechts
Überwachung auf:
Öffnung Band-/Griffseite (Kippen wird erkannt)
Öffnung Doppelfenster Griffseiten
Öffnung Band-/Griffseite (Kippen wird nicht erkannt)
14
9 Mechanischer Aufbau
Der Meldersender besteht aus einem zweiteiligen
Kunststoffgehäuse (K80).
Die Platine mit den eingebauten Reedschaltern und der
Batteriepack befinden sich im Gehäuseunterteil. Das
Gehäuseunterteil besitzt zur Montage zwei Langlöcher
und eine Aussparung für die Kabeleinführung.
Gehäuseschraube (1 × für Ersatz)
Loch zum Befestigen des Gehäusedeckels
Langlöcher (Befestigungspunkt)
Kabeleinführung
Rastnase zur Befestigung der Platine
Arretierung für Gehäuseoberteil
127,2
