Bedienungsanleitung
Meldersender MS 232
(Art.-Nr. 100035923)
1
Allgemeines
Der Meldersender MS 232 ist eine Komponente des
Drahtlosen Sicherungssystems DSS2.
Mit Hilfe des Funk-Gateways FGW 210 kann der Mel-
dersender mit der EMZ Daten austauschen.
Der Meldersender MS 232 enthält einen multifunk-
tionalen Eingang zum Anschluss von Magnet- oder
Riegelkontakten und passiven Glasbruchmeldern
(VdS-gem.).
2
Mechanischer Aufbau
Der Meldersender besteht aus einem ASA-Kunststoff-
gehäuseunterteil mit allen elektrischen Komponen-
ten und einem ASA-Kunststoffgehäusedeckel.
Gehäuse öffnen
Entladen Sie sich zuvor durch Berühren von geer-
deten Metallteilen, um Schäden an Halbleiterbau-
teilen durch elektrostatische Entladungen (ESD) zu
vermeiden.
Ist die Gehäusedeckelschraube entfernt (Verlust-
gefahr!), kann der Deckel an dieser Seite ca. 30 mm
angehoben und dann in Längsrichtung weggescho-
ben und abgehoben werden.
Loch zum Befestigen
Befestigungspunkt
des Oberteils
Deckelschraube
1 x für Ersatz
Der Meldersender kann auch zur direkten Öffnungs-
überwachung von einem bzw. zwei Fensterflügeln
oder einer Tür eingesetzt werden (nicht VdS-gem.)
und wird unmittelbar neben bzw. zwischen den Fens-
terflügeln am Rahmen montiert. Für die Öffnungs-
überwachung besitzt der Meldersender zwei seitlich
eingebaute Reedschalter. An den Fensterflügeln wird
an entsprechender Stelle jeweils ein Stabmagnet mit
Aufbaugehäuse oder Einbauflansch angebracht.
Installation am Montageort
Die Arretierungsnase vorsichtig zur Seite biegen und
die Platine nach oben herausnehmen.
Eventuell vorhandene Anschlussleitungen für Ma-
gnetkontakt und/oder Glasbruchmelder durch die im
Unterteil des Gehäuses befindliche Öffnung einfüh-
ren. Eine andere Kabeleinführung ist nicht gestattet.
Die Anschlussleitungen sollten möglichst nahe an
der Gehäuseeintrittsstelle abgemantelt werden.

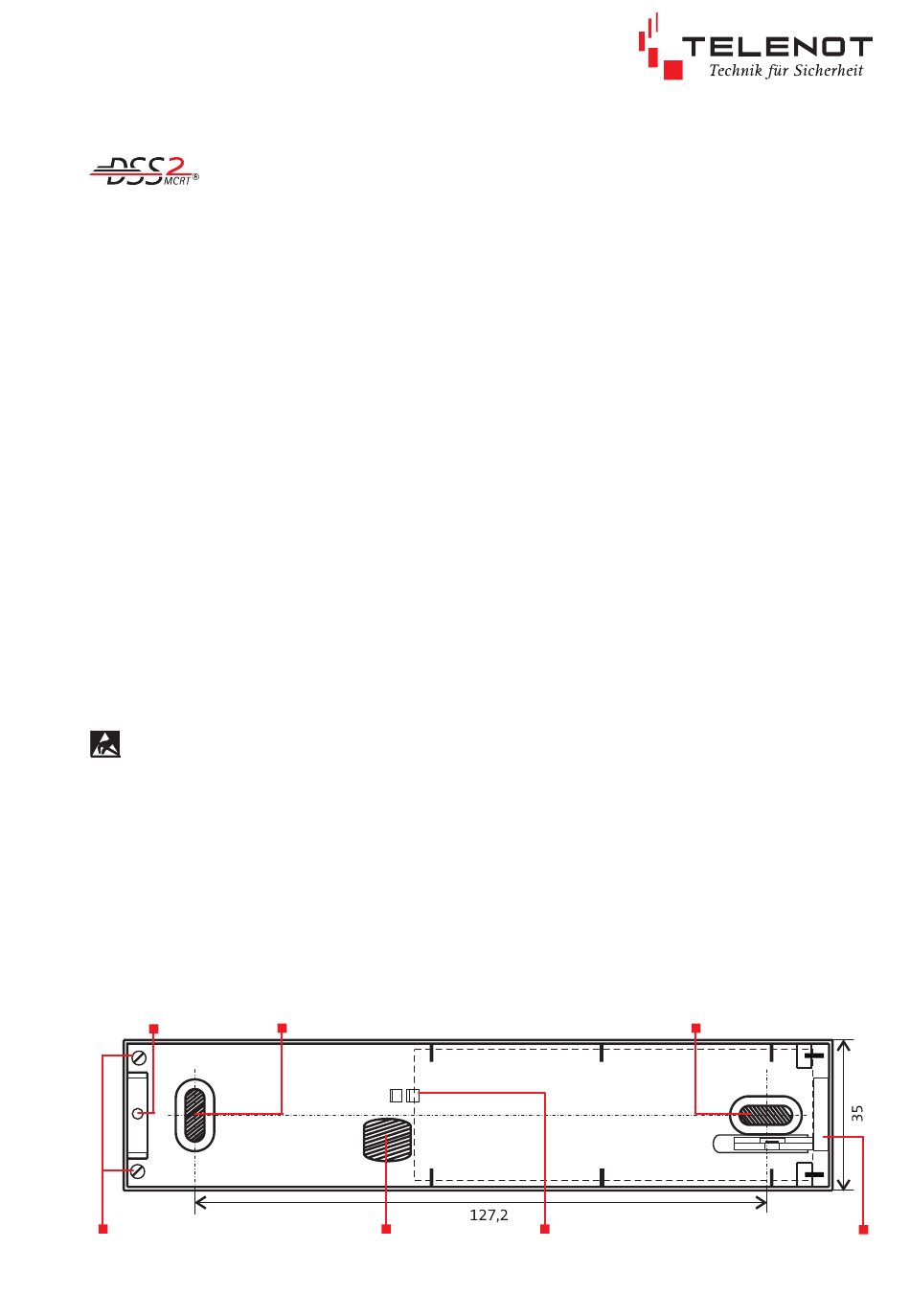

Gehäuseunterteil am Montageort mit 2 Schrau-
ben in den vorgesehenen Befestigungspunkten
anschrauben. Der Abstand zwischen den beiden
Befestigungspunkten beträgt 127,2 mm. Danach die
Platine wieder einsetzen. Die Platine wird dazu unter
die beiden rechten Haken geschoben und anschlie-
ßend vorsichtig an der 4-pol. Schraubklemme nach
unten gedrückt bis die Arretierungsnase einrastet.
Die Antenne nicht berühren um eine Verformung zu
vermeiden.
Haken mit Arretierungsnase
Kabel-
zur Befestigung der Platine
einführung
Befestigungspunkt
Einhängung für
Gehäuseoberteil
1
