Opitec Hobbyfix TECH CARD - TechBot2 Bedienungsanleitung Seite 5

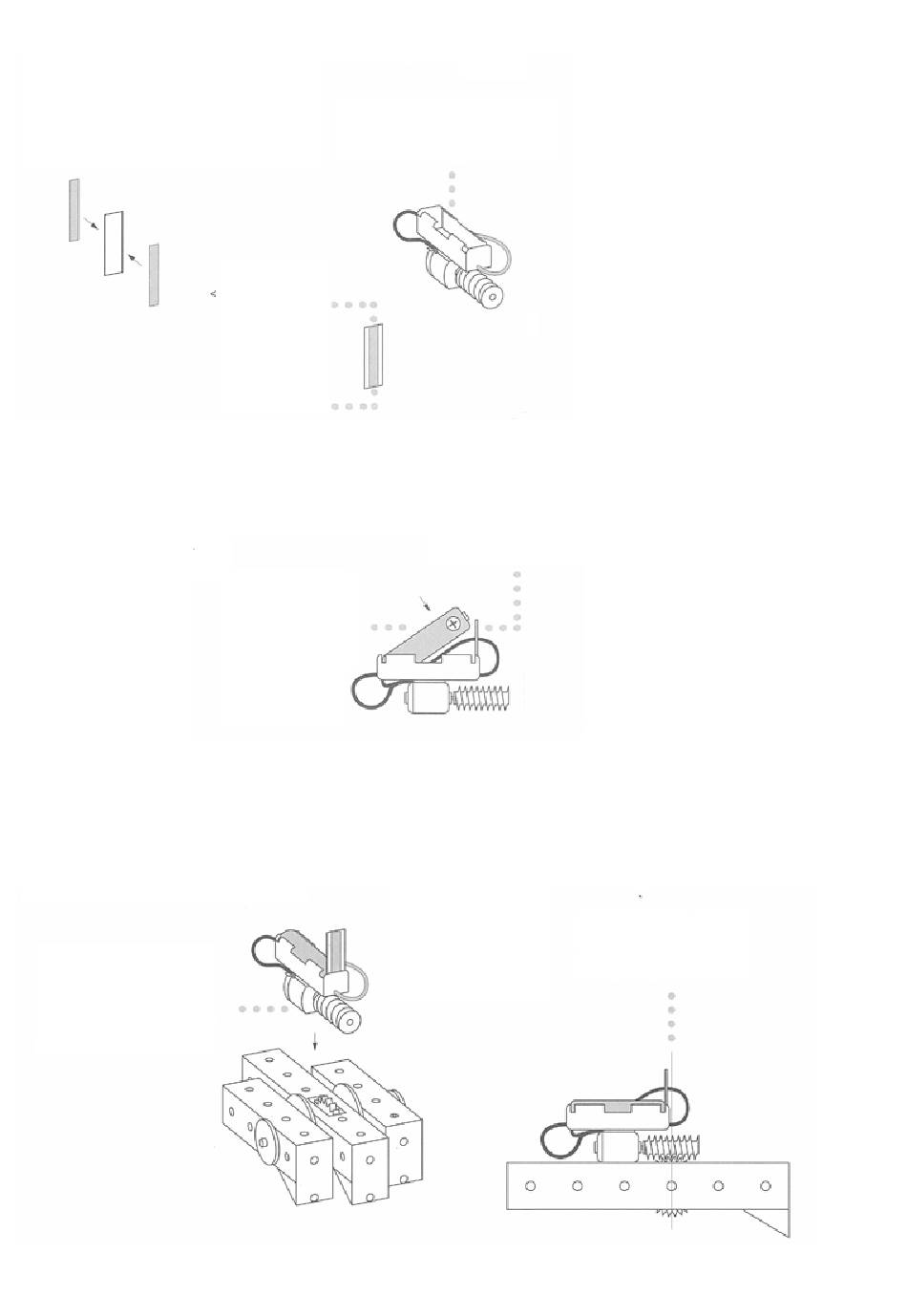

SCHRITT 10: HERSTELLEN DES SCHALTERS
a) Zwei 38 mm lange Stücke von beiliegen-
dem Kupferband abschneiden und jeweils
eines auf den Seiten des rechteckigen 40
mm Kartonteils kleben..
SCHRITT 11: ANBRINGEN DER BATTERIE
a) Nach Abbildung erst den Minuspol der
Batterie in den Batteriehalter legen. Dann
den Pluspol hinein drücken, so dass die
Kontaktplatte gleichzeitig geklemmt ist.
SCHRITT 12: ANBRINGEN DES ANTRIEBS
a) Von einer Seite des Klebepads
die Schutzfolie entfernen und
auf der Unterseite des Motors
anbringen.
D204758#1
Hinweis:
Darauf achten, dass
sich die beiden Kup-
ferteile an der Ober-
bzw. Unterkante
nicht berühren!
b) Das Fahrzeug nach Abbildung ausrichten.
Die zweite Schutzfolie vom Klebpad entfernen und den Motor vor-
sichtig auf das Grundgestell kleben, so dass die Schnecke mittig auf
dem Zahnrad sitzt.
b) Die Kunststofflaschen des Batteriehalters
ein wenig auseinander biegen, damit die
Batterie leichter eingelegt werden kann.
b) Die Batterie erst mit dem -Pol in den Bat-
teriehalter einlegen und den +Pol am
Kartonteil platzieren. Dieses wird durch die
Batterie im Halter festgeklemmt (s.Abb.)
Den Antrieb so platzieren, dass die
Schnecke mittig auf dem Zahnrad
sitzt (siehe Abbildung).
5
