Opitec Hobbyfix TECH CARD - TechBot2 Bedienungsanleitung Seite 3

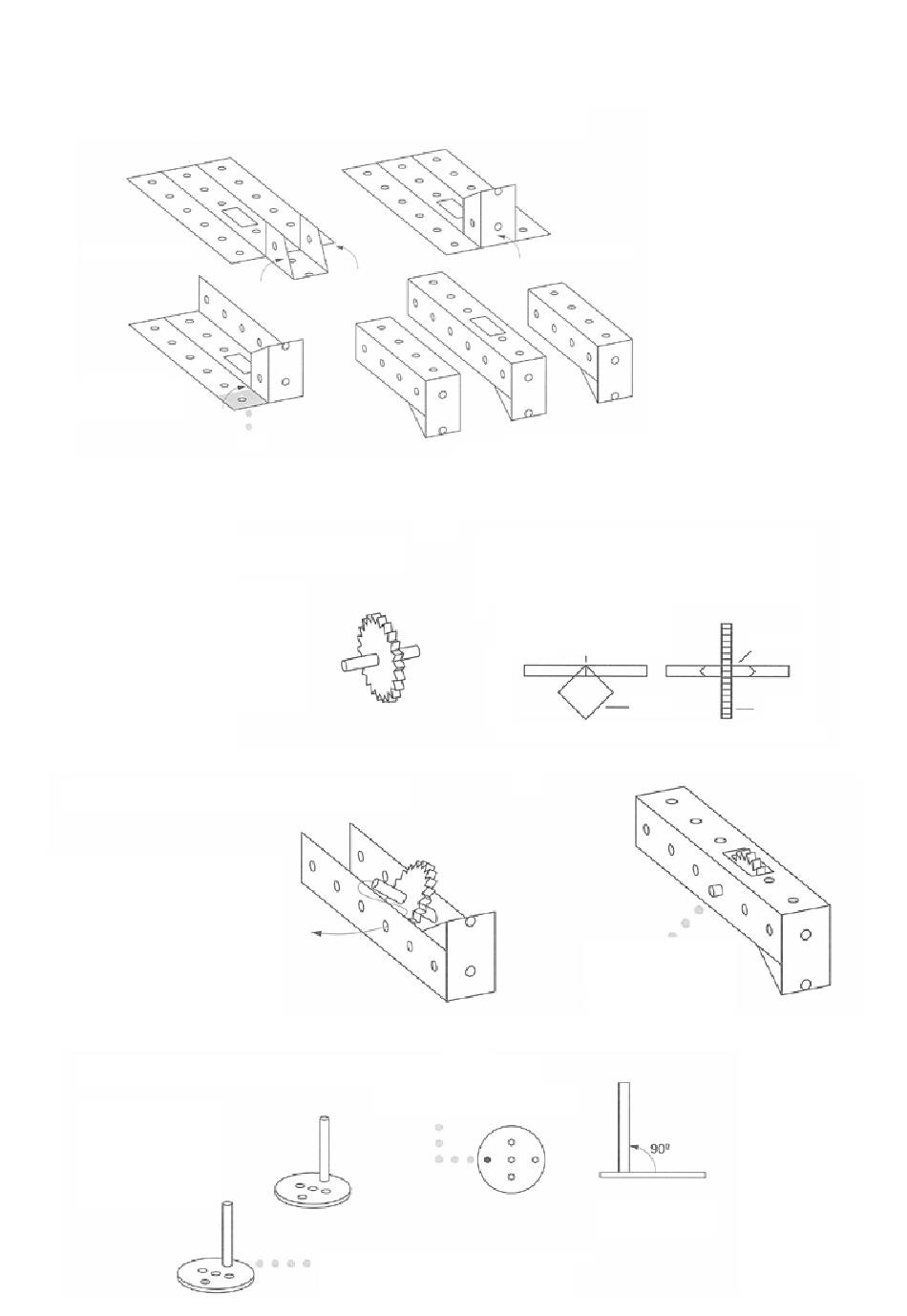

SCHRITT 2: ANFERTIGEN DES GRUNDGESTELLS
Alle drei U-Profile werden auf die gleiche Weise gefaltet.
Die in der Abbildung aufgeführten Schritte befolgen, um die drei Teile des Gestells anfertigen zu können.
a) Seitenlaschen nach
oben falten:
c) die Seitenteile nach
oben falten und diese
nach Abb. in Position
anleimen.
SCHRITT 3: FERTIGEN DES ZAHNRADES MIT ACHSE (ANTRIEBSACHSE)
a) Mit einem Bleistift die Mitte der Achse
markieren und das Zahnrad aufstecken.
Es muß genau mittig plaziert sein.
SCHRITT 4: EINBAU DER ANTRIEBSACHSE
a) Die Antriebsachse wird in das
längste U-Profil mit der recht-
eckigen Aussparung eingebaut.
Das eine Ende der Achse durch
das Loch genau über der Aus-
sparung im U-Profil stecken und
dies auf der gegenüberliegen-
den Seite wiederholen (s.Abb.).
SCHRITT 5: ANBRINGEN DER EXCENTRISCHEN RÄDER
a) Die zwei übrigen Achsen wie
in der Abbildung ersichtlich
in die Exzenterräder leimen.
Die Achse in eine Bohrung,
die am weitesten von der
Mitte entfernt ist, einleimen!
D204437#1
Die Teile sind hier so abge-
bildet wie sie später beim
Aufbau platziert sind.
Tipp!
Sollte das Zahnrad nicht fest auf der Achse sitzen ein
Stück Klebeband um die Achse kleben und anschließend
das Zahnrad über das Klebeband schieben (s.Abb.).
Die Achse in eine Bohrung, die
am weitesten von der Mitte
entfernt ist, einleimen!
Etwas Leim am Ende der Achse
anbringen und diese in die Öff-
nung stecken!
b) das in Punkt (a) gefal-
tete Teil nach oben
klappen
Hinweis:
Fixieren Sie die geleimten Teile
mit Hilfe von Büroklammern bis
der Leim getrocknet ist.
Tipp!
Beim Verleimen darauf achten,
dass der Rahmen rechtwinkelig
zusammengeleimt wird.
Klebeband
Die Achse unterhalb der
rechteckigen Öffung
anbringen!
Hinweis!
Die Achse muß genau im 90°-Winkel
zum Rad stehen.
Position des
Zahnrades auf der
Achse
Zahnrad
3
