Opitec Hobbyfix TECH CARD - TechBot2 Bedienungsanleitung Seite 2

SCHRITT 1: VORBEREITEN DER EINZELTEILE

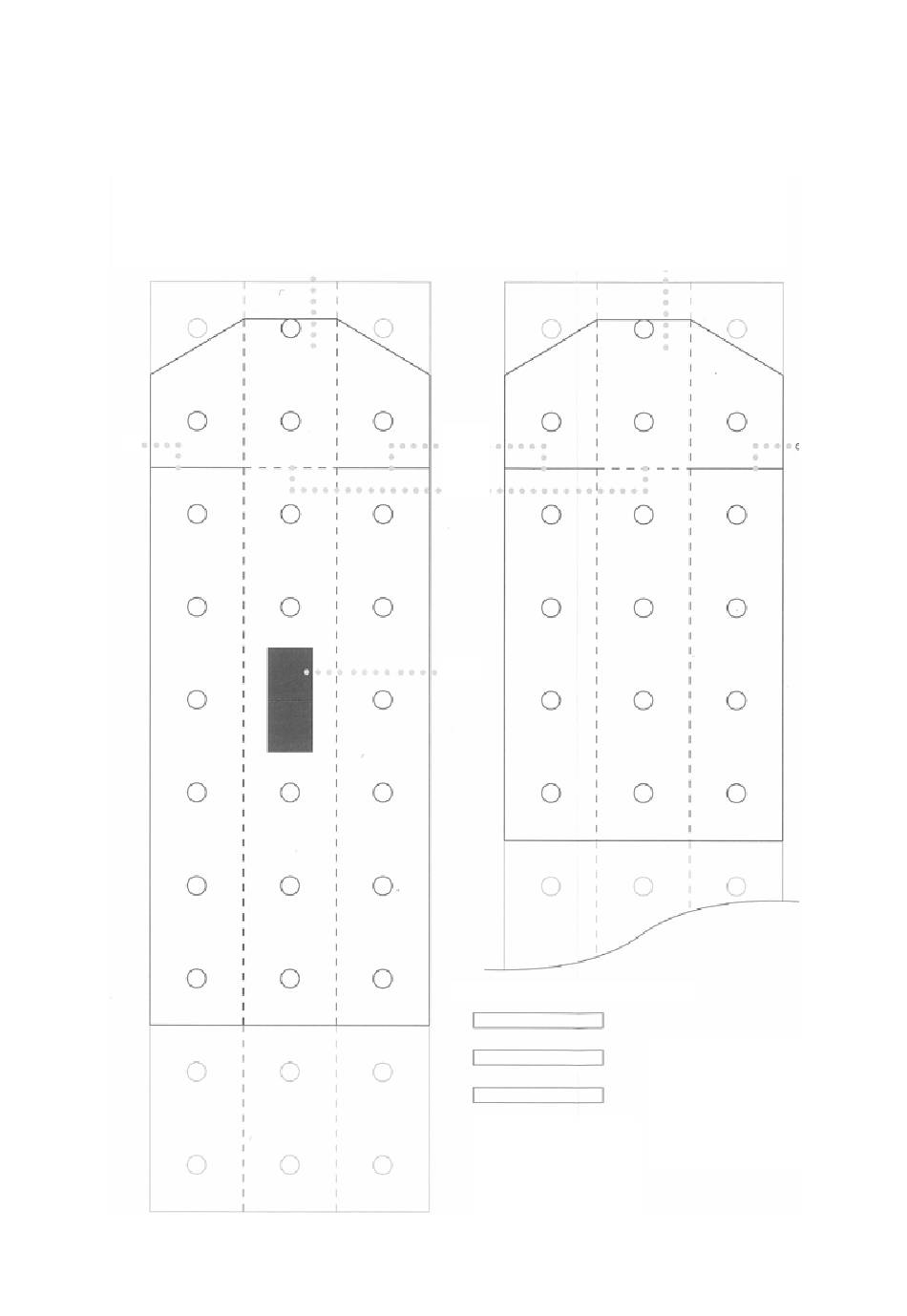

a) Maße nach Zeichnung auf die 3 U-Profile übertragen. Das dunkel hinterlegte Rechteck auf dem längeren Einzelteil
ausschneiden. Dieses jedoch nicht wegwerfen, da es zu einem späteren Zeitpunkt noch benötigt wird.
Hinweis!
Die Einzelteile sind in der Originalanleitung im Maßstab 1:1 abgebildet, so dass die Übertragung
aus der Originalanleitung empfohlen wird!
Ein U-Profil nach Abbildung für das
Mittelteil des Grundgestelles zu-
schneiden.
einschneiden
2
Zwei U-Profile nach Abbildung zuschneiden. Die-
se sind für die Anfertigung der Arme (Seitenteile)
des Roboters bestimmt.
einschnei-
den
ein-
ritzen
ausschnei-
den
b) Aus dem Rundstab drei Stücke à
35mm Länge zuschneiden.
ein-
schneiden
