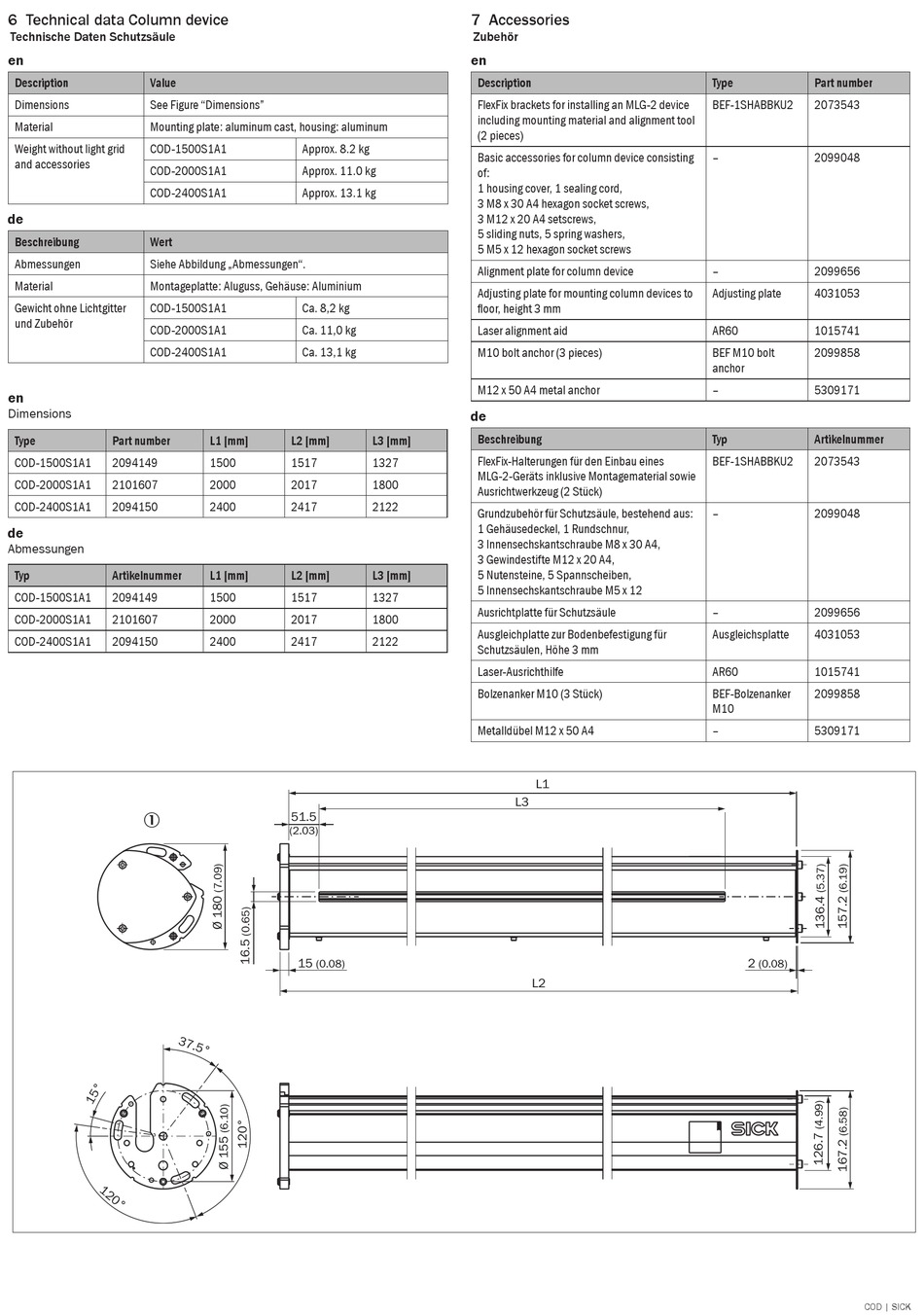

6 Technical data Column device
Technische Daten Schutzsäule
en
Description
Value
Dimensions
See Figure "Dimensions"
Material
Mounting plate: aluminum cast, housing: aluminum
Weight without light grid
COD-1500S1A1
and accessories
COD-2000S1A1
COD-2400S1A1
de
Beschreibung
Wert
Abmessungen
Siehe Abbildung „Abmessungen".
Material
Montageplatte: Aluguss, Gehäuse: Aluminium
Gewicht ohne Lichtgitter
COD-1500S1A1
und Zubehör
COD-2000S1A1
COD-2400S1A1
en
Dimensions
Type
Part number
COD-1500S1A1
2094149
COD-2000S1A1
2101607
COD-2400S1A1
2094150
de
Abmessungen
Typ
Artikelnummer
COD-1500S1A1
2094149
COD-2000S1A1
2101607
COD-2400S1A1
2094150
1
Approx. 8.2 kg
Approx. 11.0 kg
Approx. 13.1 kg
Ca. 8,2 kg
Ca. 11,0 kg
Ca. 13,1 kg
L1 [mm]
L2 [mm]
L3 [mm]
1500
1517
1327
2000
2017
1800
2400
2417
2122
L1 [mm]
L2 [mm]
L3 [mm]
1500
1517
1327
2000
2017
1800
2400
2417
2122
51.5
(2.03)
15
(0.08)
7 Accessories
Zubehör
en
Description
FlexFix brackets for installing an MLG-2 device
including mounting material and alignment tool
(2 pieces)
Basic accessories for column device consisting
of:
1 housing cover, 1 sealing cord,
3 M8 x 30 A4 hexagon socket screws,
3 M12 x 20 A4 setscrews,
5 sliding nuts, 5 spring washers,
5 M5 x 12 hexagon socket screws
Alignment plate for column device
Adjusting plate for mounting column devices to
floor, height 3 mm
Laser alignment aid
M10 bolt anchor (3 pieces)
M12 x 50 A4 metal anchor
de
Beschreibung
FlexFix-Halterungen für den Einbau eines
MLG-2-Geräts inklusive Montagematerial sowie
Ausrichtwerkzeug (2 Stück)
Grundzubehör für Schutzsäule, bestehend aus:
1 Gehäusedeckel, 1 Rundschnur,
3 Innensechskantschraube M8 x 30 A4,
3 Gewindestifte M12 x 20 A4,
5 Nutensteine, 5 Spannscheiben,
5 Innensechskantschraube M5 x 12
Ausrichtplatte für Schutzsäule
Ausgleichplatte zur Bodenbefestigung für
Schutzsäulen, Höhe 3 mm
Laser-Ausrichthilfe
Bolzenanker M10 (3 Stück)
Metalldübel M12 x 50 A4
L1
L3
L2
Type
Part number
BEF-1SHABBKU2
2073543
–
2099048
–
2099656
Adjusting plate
4031053
AR60
1015741
BEF M10 bolt
2099858
anchor
–
5309171
Typ
Artikelnummer
BEF-1SHABBKU2
2073543
–
2099048
–
2099656
Ausgleichsplatte
4031053
AR60
1015741
BEF-Bolzenanker
2099858
M10
–
5309171
2
(0.08)
COD | SICK
