X20AI2632

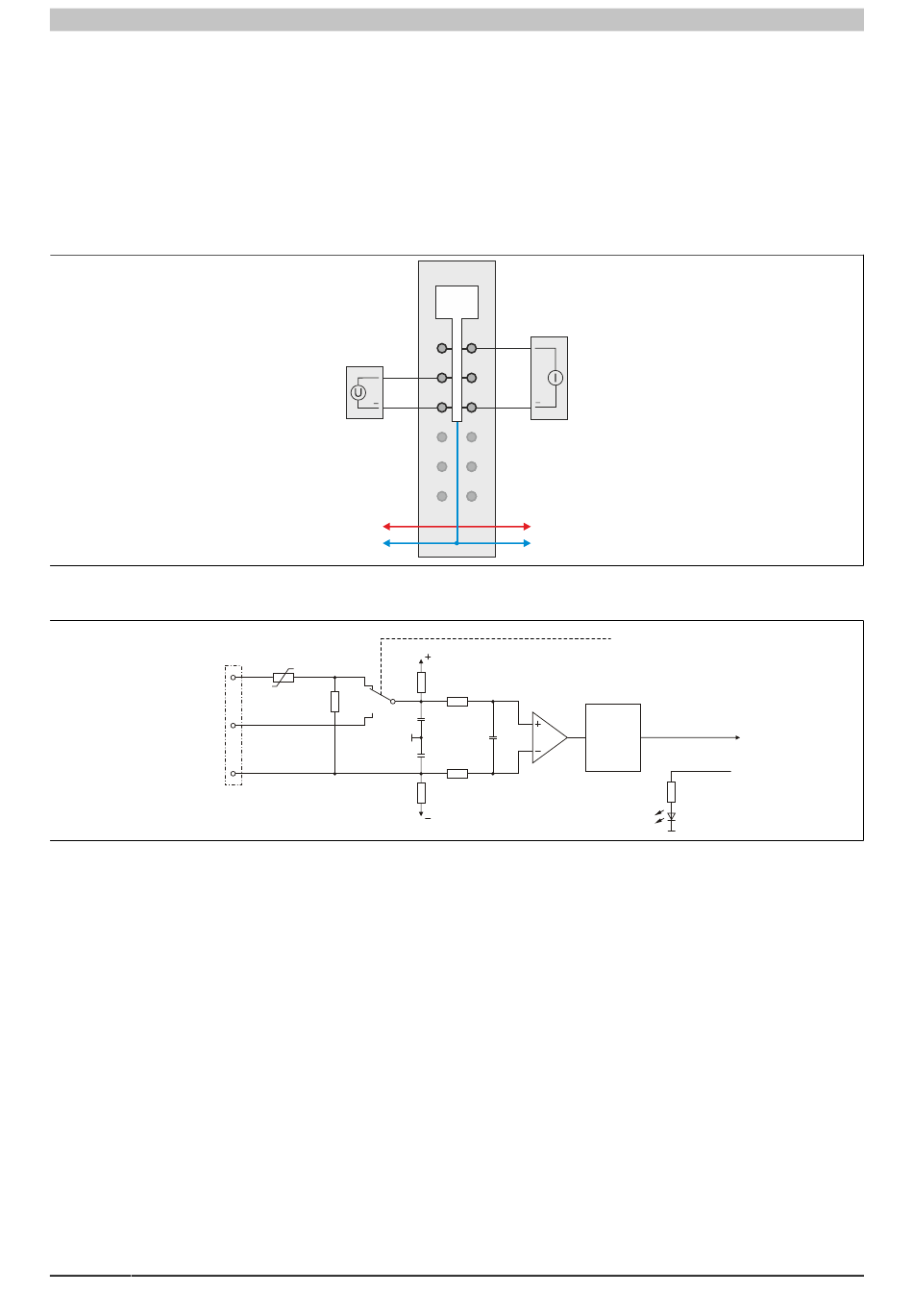

2.4 Anschlussbeispiel
Um Störungseinkopplungen zu vermeiden, muss zu den folgenden Modulen mindestens ein Modul Abstand ein-
gehalten werden:
• Busempfänger X20BR9300
• Einspeisemodul X20PS3300/X20PS3310
• Einspeisemodul X20PS9400/X20PS9402
• Einspeisemodul X20PS9600/X20PS9602
• Steuerungen
2.5 Eingangsschema
AI + x I
AI + x U
AI - x U/I
6
Spannungsmessung
+
+24 VDC
GND
Umschaltung Strom/Spannung
PTC
Shunt
AI
Strommessung
+
+24 VDC
GND
A/D-
Wandler
LED (grün)
Eingangswert
I/O-Status
Datenblatt V 3.20
