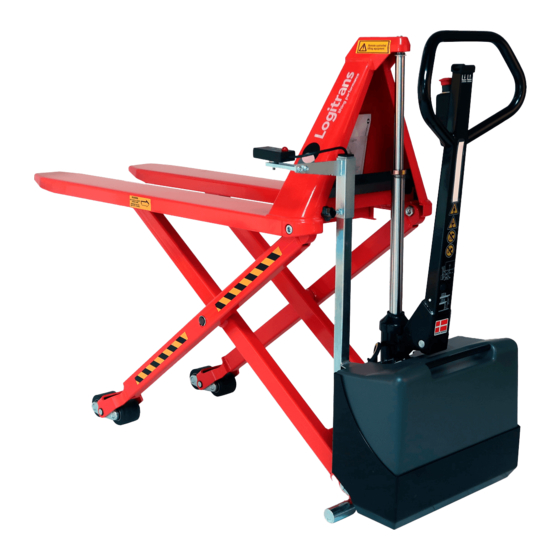

Wenn der Anwender den EHL und dessen Hub-/Senkbewegungen nicht voll im Blickfeld hat, muß der Bereich um die Hubgeräte abgesperrt werden. Der EHL muß mit Warnungsschildern mit folgendem Text versehen sein: Schwarze Schrift auf gelbem Grund: Warnungsschilder FERNGESTEUERTES HUBGERÄT Die Schilder sind wie auf untenstehender Skizze über...
Seite 3
2.0 Anwendung und Funktionen Die Bremse ist zu betätigen, bevor die Positionskontrolle angewendet werden kann. ON betätigen. EHL kann jetzt heben und senken. Manuelle Bedienung der Deichsel ist bei aktivierter Positionskontrolle nicht möglich.
Seite 4
Diode On/off Leuchtet grün beim ON Beim Beim Beladen: Entladen:...
Seite 5
3.0 Zeitliche Verzögerung Max. 3 mm 1 2 3 . . . 10 Sek. Verzögert die Hub-/Senkfunktion 0-10 Sekunden. 4.0 Funktionsgebiet Funktionsgebiet zwischen 550 und 950 mm. Einstellung des Funktionsgebiets...
Seite 6
5.0 Photozelle Die Reichweite der Photozelle läßt sich bis zu 1000 mm bei weissen und bis zu 800 mm bei schwarzen Gegenständen einstellen. Der kürzeste Abstand beträgt etwa 200 mm bei Einstellung der Reichweite der weissen Gegenständen. Photozelle. 1000 mm 200 mm Die Photozelle läßt sich 30º...
Seite 7
6.0 Batteriezustand Für die optimale Funktion der Positionskontrolle darf die Batteriekapazität nicht 25% unterschreiten. <25% 25% 50% 100% Charged Discharged...
Seite 8
7.0 Rechts oder links montierbar 2 Schrauben am Steuerkasten 2 Schrauben am Zentralrohr 2x2 Schrauben sind abzuschrauben. Der Gleitkasten ist spiegelverkehrt zu montieren. 2 x 2 Schrauben sind wieder anzuschrauben.
Seite 9
8.0 Justierung Justierung ist vorzunehmen, wenn der Motor nicht vor der obersten Position ausschaltet, und wenn der Abstand zwischen Palette und Unterlage 120 mm unterschreitet. 10 mm Einstellung des unteren und oberen Sicherheitsabschalters AUF= rückt oberen und unteren Sicherheitsabschalter nach oben. AB= rückt oberen und unteren Sicherheitsabschalter nach unten.
Seite 10
9.0 Auswechseln der Sicherung Untersuchen Sie die Sicherung. Warennummer 986066 (ø5 X 20, 250V 4A T)
Seite 11
10.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung können mit der Zeit Justierungen notwendig werden. BEVOR SIE SICH AN IHREN HÄNDLER WENDEN..PROBIEREN SIE DEN FEHLERBEHEBUNGSSCHLÜSSEL! SYMPTOME UND BEOBACHTUNGEN SCHALTER: Licht eingeschaltet, aber die Positionskontrolle reagiert nicht. Licht funktioniert nicht, und die Positionskontrolle reagiert nicht. SCHIEBER: Folgt nicht der Gabel auf und ab.
Seite 12
Mögliche Ursache Ausbesserung Händler Einstellung der Photozelle überprüfen kontakten Händler Bremse und Bremsschalter überprüfen kontakten Nach Brüchen der Leitungen überprüfen Glassicherung untersuchen. Nach sperrenden Gegenständen überprüfen Nach Schmutz und Unreinheiten auf dem Zentralrohr überprüfen Spannung der Feder im Schieber überprüfen Abstandseinstellung der Photozelle justieren Richtung der Photozelle quer...
Seite 15
Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Gebrauchsanweisung vor- zunehmen. Außerdem können beim Händler eine Prüfungsanleitung und Prüfungsformblätter bestellt werden. S469 WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS .COM .COM OGITRANS OGITRANS.COM...
