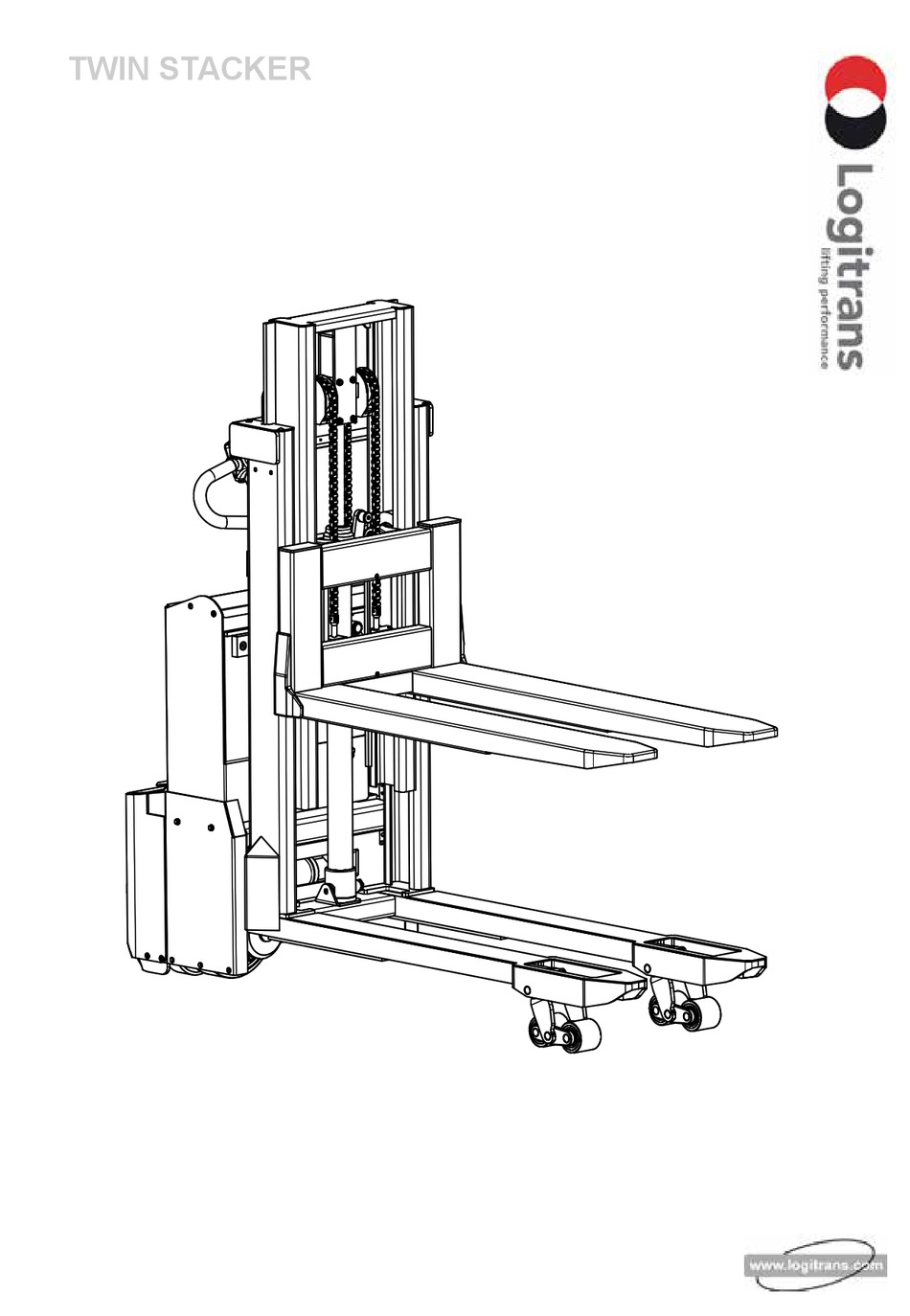

Logitrans TWIN STACKER Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Logitrans TWIN STACKER
Inhaltszusammenfassung für Logitrans TWIN STACKER
- Seite 1 TWIN STACKER ...
-
Seite 2: Eu-Konformitätserklärung
DK-6760 Ribe Danmark Erklärt hiermit, daß: Maschine: Produktgruppe: Stapler mit elektrischen Fahrantrieb Typ: Twin Stacker Herstellungsjahr/ Serien-Nr.: a) in Übereinstimmung mit den Bestimmungen der: • Richtlinie Nr. 2006/42/EC • Richtlinie Nr. 2004/108/EC • Richtlinie Nr. 2006/95/EC b) in Übereinstimmung mit den Bestimmungen der Norm: •... -
Seite 3: Inhaltsverzeichnis
4.1 Überlastung vermeiden ..................... 13 5.0 Strom ist notwendig....................14 5.1 Sicherungen - Auswechseln ....................14 5.2 Leitungsverbindungen ....................... 14 6.0 Lang lebe der Twin Stacker ................14 6.1 Schmierung und Hydrauliköl....................15 6.2 Einstellung von Seitenspiel....................16 6.3 Einstellung der Gabeln ...................... 17 6.4 Einstellung der Hubkette .................... -
Seite 4: Vor Dem Ersten Hub
1.0 Vor dem ersten Hub..Der Logitrans Twin Stacker entspricht in der Ausführung den behördlichen Sicher- heitsvorschriften. Diese Betriebsanleitung enthält u.a. Angaben über: • Vorschriftsmäßigen Einsatz • Physische Begrenzungen des Erzeugnisses • Gefahren bei unsachgemäßer Anwendung Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig! -
Seite 5: Funktionen Und Identifikationen
2.0 Funktionen und Identifikationen 1. Sicherheitsschalter 2. Signalhorn 3. Heben/Senken obere Gabel 4. Heben/Senken untere Gabel 5. Vorwärts/Rückwärts 6. Multiflex-funktion 7. Deichsel 8. Batterie-Entladeanzeiger/Betriebsstundenzähler 9. Notausschalter 10. Zündschlüssel 11. Ladelampe (Einbauladegerät) Identifikationen Batterieschild (unter Batteriedeckel). Typenschild, Serien-Nr. In das Chassis eingestempelte Serien-Nr., hinter dem hinteren Schutzblech. -
Seite 6: Bedienung Vom Twin Stacker
Funktionen vom Twin Stacker können aktiviert werden. Zu beachten! Notausschalter (8) darf nicht aktiviert sein! Die Funktionen vom Twin Stacker sind in der Deichsel (7). - Die Funktionen sind von der Stellung der Deichsel abhängig! Stellung A: Fahrstellung Fahrstrom eingeschaltet Bremse nicht betätigt... -
Seite 7: Handeln Von Paletten
3.0 Bedienung vom Twin Stacker 3.1 Handeln von Paletten Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Heben/senken - Vorwärts/Rückwärts Die Palette kann entweder der Länge nach oder quer gehoben und transportiert werden... -
Seite 8: Deichselfunktionen
3.0 Bedienung vom Twin Stacker 3.2 Deichselfunktionen ... - Seite 9 3.0 Bedienung vom Twin Stacker 3.2 Deichselfunktionen ...
-
Seite 10: Multiflex-Funktion
3.0 Bedienung vom Twin Stacker Signalhorn Multiflex-Funktion Multiflex-Funktion • Die Funktion ermöglicht Fahrt, obwohl die Deichsel in senkrechter, gebremster Stellung steht • Die Funktion wird mit zwei Händen betätigt, was eine beabsichtigte, bewußte Handlung darstellt • Die Funktion ermöglicht Manövrieren in enger Umgebung. -
Seite 11: Bremsfunktionen
(Sehen Sie Punkt 3.2) 3.5 Persönliche Sicherheit Der Sicherheitsschalter am Ende der Deichsel sichert, daß der Fahrer bei Rückwärtsfahrt nicht eingeklemmt wird. Sobald dieser Sicherheitsschalter ausgelöst wird, wechselt der Twin Stacker seine Fahrrichtung und fährt dann vorwärts. Sicherheitsfunktion... -
Seite 12: Optimale Sicherheit
• Vor dem Absenken der Gabel ist abzusichern, daß die freie Senkbewegung der Gabel nicht von Fremdkörpern behindert wird. • Der Twin Stacker ist für Einsatz auf ebenen Füßböden gebaut. • Die Gabel muß während des Fahrens möglichst weit abgesenkt sein. -
Seite 13: Überlastung Vermeiden
Tragfähigkeit oberer Gabel: bis zu 800 kg Die maximale Tragkraft darf nicht überschritten werden. Bitte denken Sie daran, daß der Twin Stacker für gleichmäßige Belastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. ACHTUNG! Stabilität wird... -
Seite 14: Strom Ist Notwendig
5.0 Strom ist notwendig... 5.1 Sicherungen - Auswechseln Im Stromkreis befinden sich 5 Sicherungen, Sikringer die hinter der Platte mit diesem Piktogramm Fuses Fusibles platziert sind. Sicherungen 80 A Sicherung für Fahrmotor 80 A Sicherung für Hubmotor untere Gabel 5 A Sicherung für Steuerstromkreis 20 A Sicherung für eingebautes Ladegerät 80 A Sicherung für Hubmotor obere Gabel... -
Seite 15: Lang Lebe Der Twin Stacker
6.0 Lang lebe der Twin Stacker Die Lebensdauer von Twin Stacker wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. “Vor- beugen ist besser als Reparieren” - deshalb ist in erster Linie für folgendes zu sorgen: - Richtige Benutzung - Regelmäßige Reinigung... -
Seite 16: Einstellung Von Seitenspiel
6.0 Lang lebe der Twin Stacker 6.2 Einstellung von Seitenspiel (in den Mastrollen des Gabelträgers) 1: Die Mutter (B) lockern. Die Schraube (A) ist im Gegenzeigersinn zu lockern, bis kein Widerstand festzustellen ist. 2: Danach ist die Schraube im Uhrzeigersinn zu drehen, bis Widerstand festgestellt werden kann. -
Seite 17: Einstellung Der Gabeln
6.0 Lang lebe der Twin Stacker 6.3 Einstellung der Gabel Zwei der Rollen an der Gabelkonsole sitzen auf exzentrische Zapfen, so daß sie eingestellt werden können. Die einstellbaren Rollen sind oben angebracht. 1. Einstellschraube (Pos. 91) lösen (Schlüsselweite 5 mm). 2. Der exzentrische Zapfen (Pos. 56 ) (Schlüsselweite 8 mm) kann nun im Hinblick auf die gewünschte... -
Seite 18: Fehlerbehebungsschlüssel
7.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung vom Twin Stacker können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. Nachstellen und kleinere Reparaturen können Sie an Ort und Stelle leicht selbst ausführen. Größere Reparaturen sollten jedoch dem Händler überlassen werden, der über gut geschultes Personal und das notwendige Spezialwerkzeug verfügt. - Seite 19 Ursache Ausbesserung Keine Stromversorgung Batterie entladen (Fehler 4.2) Ein/Aus-Schalter defekt Fehler im Steuerstromkreis Fehler im Haupt-/Starkstromkreis Spannung zu schwach (Fehler 4.2) Die Bremse erhält keinen Strom Die Controller-Parameter sind falsch eingestellt Zu wenig Öl im Tank. Zu große Last. Überdruckventil falsch eingestellt.
-
Seite 20: Abhilfe
Twin Stacker nicht fährt, ist der Händler zu verständigen. 5) Hauptsicherung für Fahrmotor (7) kontrollieren. Kabelanschlüsse am Fahrmotor und Pumpenmotor kontrollieren. Wenn diese in Ordnung sind und der Twin Stacker nicht fährt, ist der Händler zu verständigen. 6) Die Leitungsverbindungen zwischen den Batteriezellen sowie zur Batterie kontrollieren. - Seite 21 7.0 Fehlerbehebungsschlüssel ...
-
Seite 22: Guter Kundendienst Nach Dem Kauf
• Teile falsch ersetzt wurden bez. nicht originale Teile verwendet wurden und dadurch Folgeschäden entstanden sind, • Wenn das Produkt geändert wird, oder Zubehör, das nicht von Logitrans genehmigt ist, verwendet wird. • die Durchführung der in der Betriebsanleitung angegebenen Ansprüche an Serviceinspektionen (sehen Sie bitte die Rückseite) durch einen qualifizierten... -
Seite 24: Periodische Serviceinspektionen
500 Betriebsstunden, durchzuführen. Die Inspektion ist aufgrund vom Formblatt B280 vorzunehmen, und durch Formblatt B284 zu belegen. Formblätter und zugehörige Instruktionen können bei Ihrem Logitrans Händler bestellt werden. Periodische Sicherheitsinspektionen Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vorgeschrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden.
