Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
L L L L L ogilif
ogilif
ogilif t t t t t
ogilif
ogilif

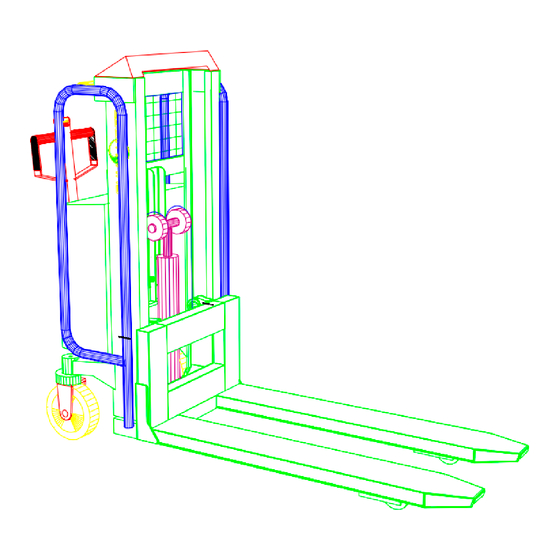

LL 1000E/ES
LL 1000E/ES
LL 1000E/ES
LL 1000E/ES
LL 1000E/ES
LL 1000TE/TES
LL 1000TE/TES
LL 1000TE/TES
LL 1000TE/TES
LL 1000TE/TES
1
Werbung
Verwandte Anleitungen für Logitrans LL 1000E/ES
Inhaltszusammenfassung für Logitrans LL 1000E/ES
- Seite 1 Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung L L L L L ogilif ogilif ogilif ogilif t t t t t ogilif LL 1000E/ES LL 1000E/ES LL 1000E/ES LL 1000E/ES LL 1000E/ES LL 1000TE/TES LL 1000TE/TES LL 1000TE/TES LL 1000TE/TES LL 1000TE/TES...
- Seite 2 1.0 Vor dem ersten Hub... Der Logitrans Logilift entspricht in der Ausführung den behördlichen Sicherheitsvorschriften Dieses Betriebsanleitung enthält u.a. Angaben über: - Vorschriftsmäßige Verwendung - Physische Begrenzungen des Erzeugnisses - Gefahren bei unsachgemäßer Anwendung - Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig!
- Seite 3 2.0 So wird der Logilift bedient VERWENDUNG DES LOGILIFTS - PALETTENHANDHABUNG - Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieb/Zieh - Heben/Senken LL TES/(ES) Bei Handhabung von geschlossenen Paletten..Logilift mit Spreizgestell verwenden! LL TE/(E)
- Seite 4 2.1 Bedienung über Fernsteuerung Die Kabelfernbedienung mit Handbedienungsbox ist standardmäßig auf LL 1000E/ES montiert. Wird die Fernbedienung für LL 1000TE/TES erwünscht, muß diese jedoch separat als Sonderausrüstung bestellt werden. Das Bedienungspersonal muß so plaziert sein, daß es immer die volle Übersicht über die Hebe- und Absenkbewegungen des Hubgeräts hat.
- Seite 5 3.0 Optimale Sicherheit 3.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. Bitte denken Sie daran, daß der Logilift für gleichmäßige Belastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. 3.2 Schiefe Belastung vermeiden Die Last muß...
- Seite 6 3.3 Notbremsung Wenn es notwendig wird, ist die Last als Bremse zu verwenden, um den Stapler am Wegfahren zu hindern, ist der AB-Knopf schnell zu bedienen, bis die Last auf den Boden abgesenkt ist. ACHTUNG BEWEGLICHE TEILE...
- Seite 7 Sicherheitsvorschriften Halten Sie sich nie unter hängender Last auf! Vor dem Absenken der Gabeln ist sicherzustellen, daß die freie Senkbewegung der Gabeln nicht von Fremdkörpern behindert wird. Der Logilift ist für Einsatz auf ebenen Fußböden gebaut. Die Gabeln müssen während des Fahrens möglichst weit abgesenkt sein.
- Seite 8 3.4 Sicherungssystem A: Sicherungen: - Motorschutzschalter und Sicherung gegen elektrische Überlastung. B: Sicherheits-/Überdruckventil: - Sicherung gegen mecha- nische und hydraulische Überlastung. Vom Hersteller auf die maximale Tragkraft der Konstruktion eingestellt (siehe Typschild des Produktes). C: Schlauchbruchventil: - Sicherung gegen ein "Abfallen" der Last bei evtl.
- Seite 9 4.0 Strom ist notwendig... 4.1 Batteriespezifikationen Der Hersteller hat 2 verschiedene Batterietypen, die für LL 1000E/ES und LL 1000TE/TES empfohlen werden: SEMITRAK ROHRZELLE ROHRZELLE 986034 986024 986014 Spannung 12 V 12 V 12 V 60 AH/5h 56 AH/5h 113 AH/5h...
- Seite 10 4.2 Kontrolle des Batteriezustandes Verfahren A: Die Säuredichte in den 6 Zellen der Batterie ist mit einem Säure- messer zu kontrollieren. Jede Zelle ist zu kontrollieren, - der Unterschied zwischen den Zellen darf max. 0,04 kg/l betragen. DICHTE: 1,26 - 1,28 kg/lVoll aufgeladen 1,19 - 1,20 kg/l1/2 aufgeladen 1,16 - 1,17 kg/l1/4 aufgeladen 1,10 - 1,11 kg/lEntladen...
- Seite 11 4.5 Sicherungen - Auswechseln Im Stromkreis befinden sich 2 Sicherungen. - Siehe Abbildung unter Punkt 3.4: 80 Amp 80 Amp 80 A Sicherung in der Haupt- strom versorgung von der Batterie (Anbringung: siehe A1 Punkt 3.4) 5 A Sicherung im Steuerstromkreis (Anbringung: siehe A2 Punkt 3.4) Auswechseln: Vor einem evtl.
- Seite 12 5.0 Lang lebe der Logilift Die Lebensdauer des Logilifts wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. "Vorbeugen ist besser als Reparieren" - deshalb ist in erster Linie zu sorgen für: Richtige Benutzung Regelmäßige Reinigung Rechtzeitigen Ölwechsel Regelmäßige Sicherheitsinspektionen...
- Seite 13 5.3 Einstellung der Gabeln Zwei der Rollen an der Gabelkonsole sind auf exzentrische Zapfen montiert, so daß sie justiert werden können. Einstellung: 1. Schrauben Pos 91 lockern (5 mm). 2. Zapfen Pos. 56 kann jetzt gedreht werden und die beabsichtigte Gabeljustierung herbeiführen.(8 mm) 3.
- Seite 14 5.5. Einstellung der Lenkradketten Bei LL 1000TE/TES können die Steuerradketten justiert werden. Der Zugang zu den Ketten wird durch Abnahme der Kettenabschirmung ermöglicht. Die 2 Schrauben, Pos. 111, sowie die 2 Schrauben, Pos. 110, abschrauben (Inbusschlüssel, Schlüsselweite 4 mm). Den Handgriff in die mittlere Stellung stellen. Die Muttern 1 und 2 sowie 3 und 4 so einstellen, daß...
- Seite 15 6.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Logilifts können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. Eventuelle Fehler beim täglichen Gebrauch des Staplers sind in erster Linie zu suchen in: Ölversorgung Stromversorgung Leitungs- und Sicherungszustand Wenn keine dieser Fehlerquellen die Ursache ist, wenden Sie sich bitte an den Händler, aber...
- Seite 16 Ursache Ausbesserung Siehe Punkt Ölmangel 5.1/5.2 Siehe Punkt 4.3 Batterie entladen Sicherungen geschmolzen Siehe Punkt Punkt 3.4 Pos. A1/A2 3.4/4.5 Siehe Punkt 4.6 Defekte Leitungen Max. Last überschritten Siehe Punkt 3.1 Siehe Punkt 5.6 Luft im Hydrauliksystem Überdruckventil falsch justiert Händler Punkt 3.4 Pos.
- Seite 17 7.0 Guter Service nach dem Kauf 7.1 Bestellung von Ersatzteilen Die richtigen Ersatzteile sind bei Ihrem Händler erhältlich. Bei Bestellung sind anzugeben: Seriennummer Typ und Breite/Länge Ersatzteilnummer 7.2 Garantie/Gutschrift Ersatzteile, die während der Garantiezeit geliefert werden, werden in Rechnung gestellt. Sofort nach der Rücksendung der defekten Teile und der Feststellung, daß...
- Seite 18 Hillerupvej 35 DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: Elektrische Logilifte Typ: LL 1000E/ES & LL 1000TE/TES Herstellungsjahr/ Serien-Nr.: in Übereinstimmung mit den Bestimmungen der: • RICHTLINIE DES RATES Nr. 98/37/EG • RICHTLINIE DES RATES Nr.89/336/EWG hergestellt worden ist.
- Seite 19 LLE-L-TY 310800/04 Periodische Sicherheitsinspektionen Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vor- geschrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Gebrauchsanweisung vor- zunehmen. Außerdem können beim Händler eine Prüfungsanleitung und Prüfungsformblätter bestellt werden.
