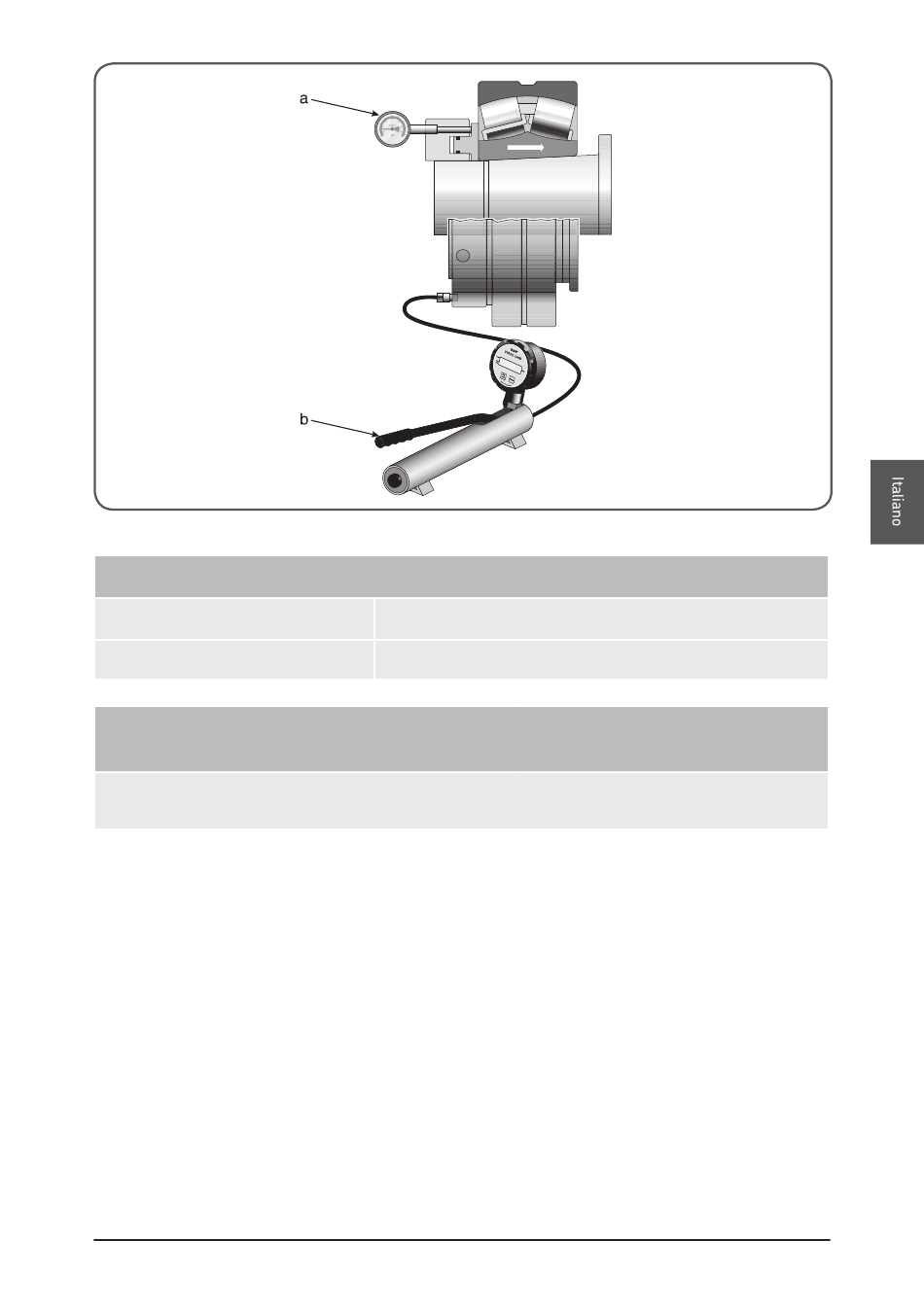

Figura 9. Comparatore e pompa idraulica
Comparatori (fig. 9a)
Calibratura in millimetri
Calibratura in pollici
Pompe idrauliche (fig. 9b)
Dimensione massima della ghiera
Manometro
0-1000 bar
Procedura di montaggio
Fase 1
Verificare che il cuscinetto sia di dimensioni compatibili con quelle della ghiera HMV(C)
E. Ad esempio, per il cuscinetto 23936 CCK/W33 montato direttamente su un albero,
usare HMV(C) 36E. Altrimenti sarà necessario regolare la pressione corrispondente alla
posizione iniziale.
Fase 2
Determinare se durante il montaggio si verifica lo scorrimento di una o due superfici.
Vedere le figure 10 - 13.
Fase 3
Far avanzare il cuscinetto nella posizione iniziale applicando alla ghiera HMV(C) la giusta
SKF HMV / HMVC
TMCD 10R / TMCD 5P
TMCD 1/2R
HMV (C) 54E
HMV (C) 92E
729124 SRB
TMJL 100SRB
HMV (C) 200E
TMJL 50SRB
81
