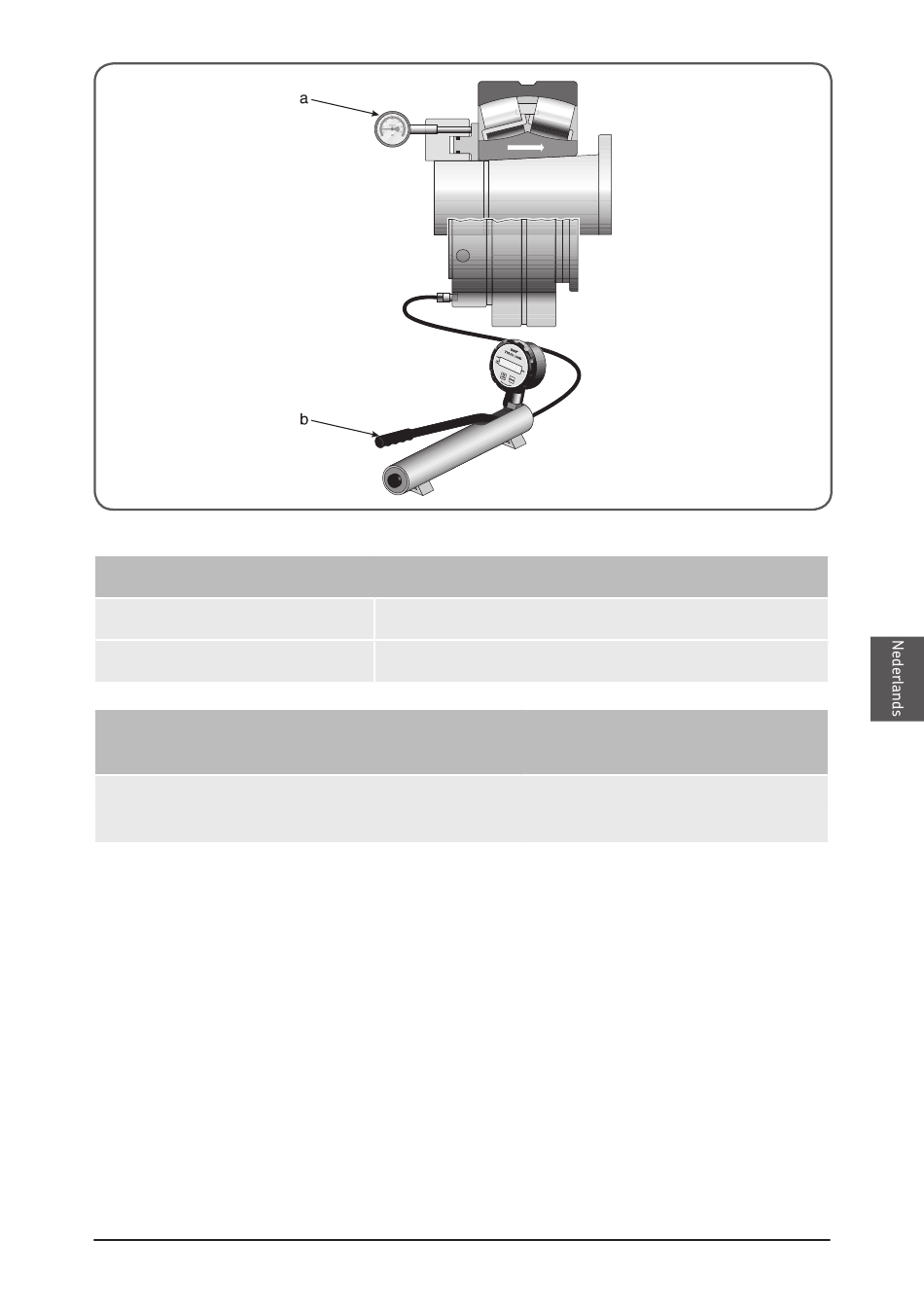

Figuur 9. Meetklok en hydraulische pomp
Meetklok.(fig..9a)
Geijkt in millimeters
Geijkt in inches
Hydraulische.pompen.(fig..9b)
Maximaal moerformaat
meter
0-1000 bar (0-15 000 psi)
Montageprocedure
Stap.1
Zorg ervoor dat het lagerformaat overeenkomt met het formaat van de HMV(C) E moer.
Gebruik bijvoorbeeld bij lager 23936 CCK/W33, direct op de as gemonteerd, de moer
HMV(C) 36E. Anders zult u de druk die overeenkomt met de startstand aan moeten
passen.
Stap.2
Bepaal of een of twee oppervlakken tijdens de montage zullen schuiven.
Zie figuur 10 - 13.
Stap.3
Drijf de lager omhoog naar de startstand, door de juiste hydraulische druk op de HMV(C)
E moer toe te passen. Zie figuur 14.
SKF HMV / HMVC
TMCD 10R / TMCD 5P
TMCD 1/2R
HMV (C) 54E
HMV (C) 92E
729124 SRB
TMJL 100SRB
HMV (C) 200E
TMJL 50SRB
117
