Maks. olietryk, der kan anvendes på en hydraulisk HMV-serie-møtrik, er som følger:
HMV 10-40
HMV 41-60
HMV 61-100
HMV 101-200
2.. Betjeningsvejledning
2.1. Sådan.anvendes.møtrikken
For at give en nem montering, særligt
for større møtrikker er det vigtigt, at
møtrikken er korrekt centreret på det
tilsvarende gevind, før den drejes. Store
møtrikker skal støttes under montering.
En måde at gøre dette på er at anvende
et specielt monteringsværktøj, der ligner
det, der ses på figur 2.
Når lejet er monteret på en bøsning,
skal det sikres, at bøsningen er lige,
dvs. med gevindet rettet op langs den
slidsede del af bøsningen. Det anbefales
altid at anvende et gevindsmøremiddel,
før møtrikken sættes på det tilsvarende
gevind. Anvend den medfølgende
tersstang til at dreje møtrikken på akslen
eller bøsning. Den indsættes i et af de
fire glatvæggede huller i den cylindriske yderflade eller et af de to huller på sidefladen.
Møtrikker i størrelse HMV(C) 94E og derover er forsynet med to øjebolte (DIN 580),
der skal monteres. En eller begge øjebolte kan ved korrekt montering anvendes til sikkert
løft af møtrikken. Øjeboltenes størrelse vises i følgende tabel:
HMV(C)...E.møtrikstørrelse
94-130
134-160
170-200
For at lette monteringen af møtrikker i størrelse HMV(C) 94E og derover viser en pil på
møtrikkens yderside positionen for første gevind.
150
600 bar
400 bar
300 bar
250 bar

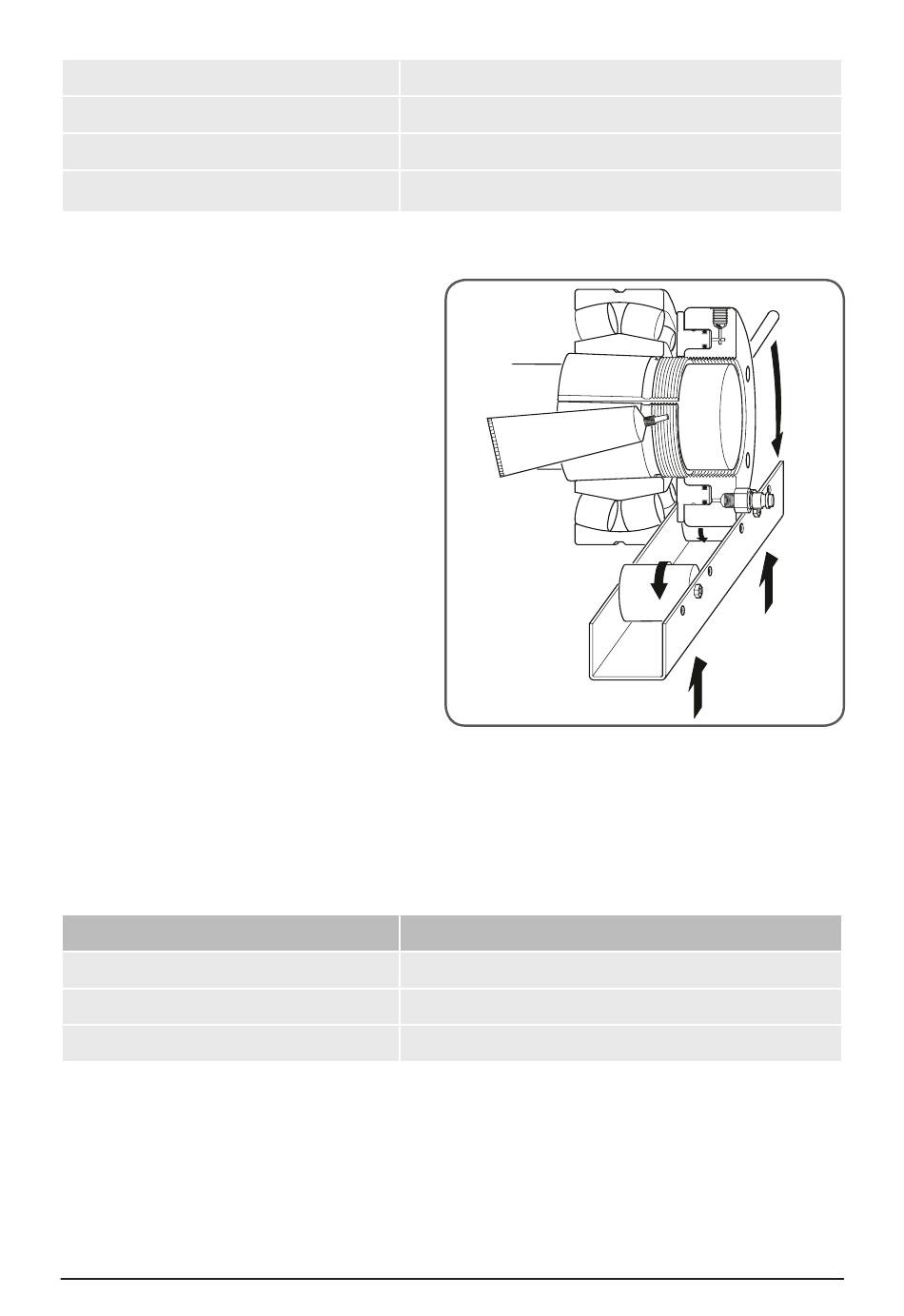

Figur 2. Støtte af en stor hydraulisk møtrik
Øjebolt,.gevindstørrelse.(DIN.580)
M10
M12
M16
SKF HMV / HMVC
